Rzeczywista realizacja
FIAT DUCATO Furgon
Kopcenie z wydechu i weryfikacja wtryskiwaczy
Przy kopceniu z układu wydechowego zdemontowaliśmy wtryskiwacze i filtr DPF, a zapieczone wtryski wymagały dodatkowej pracy.
Porozmawiaj o swoim auciePrzejdź przez historię01 Kontekst
Zakres tej naprawy
Zaczęło się od kopcenia z układu wydechowego. W tym przypadku trzeba było zdemontować wtryskiwacze i filtr DPF, a po wyjęciu wtryskiwaczy przygotować ich gniazda do ponownego montażu.
02 Kontrola

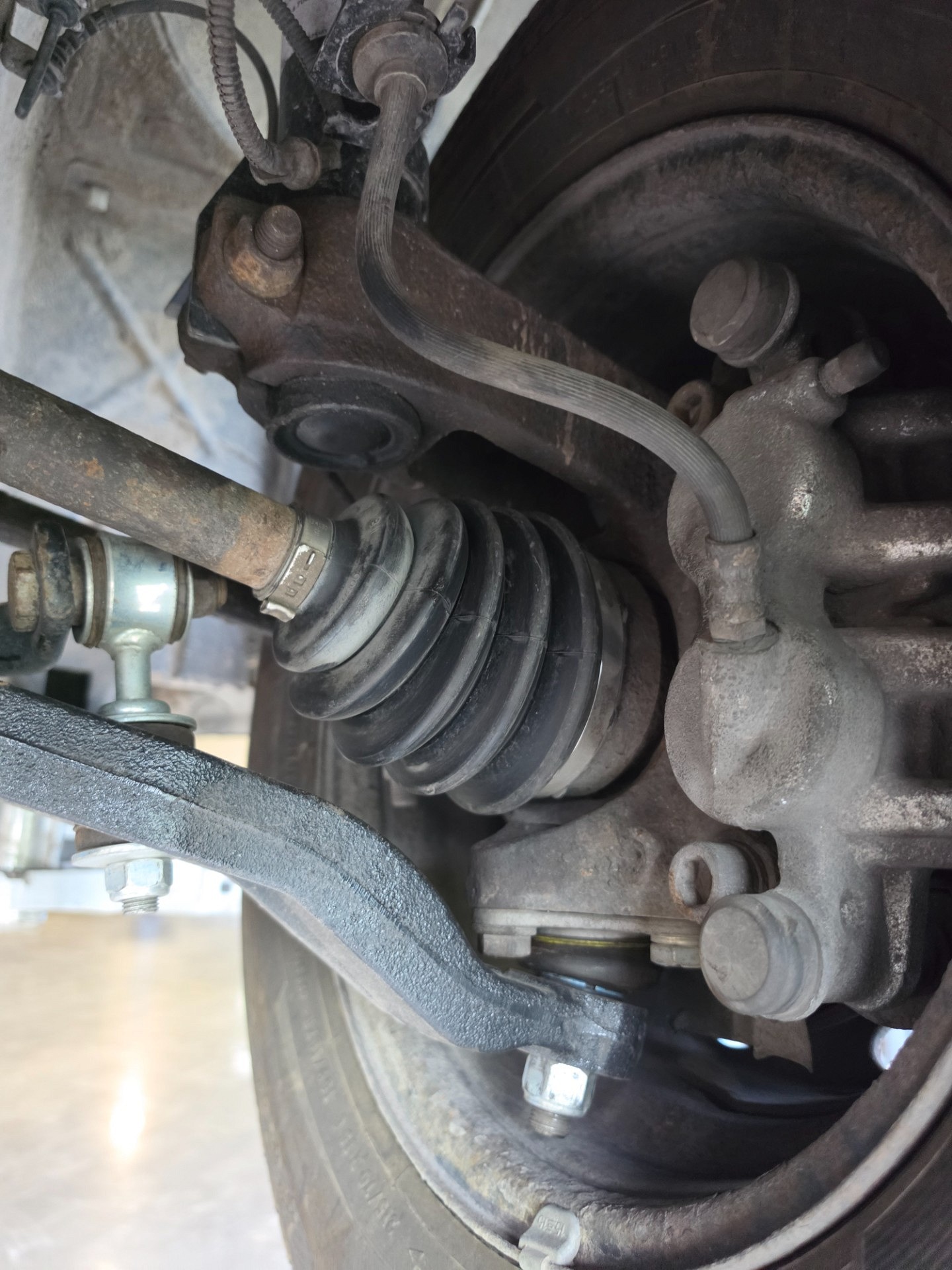

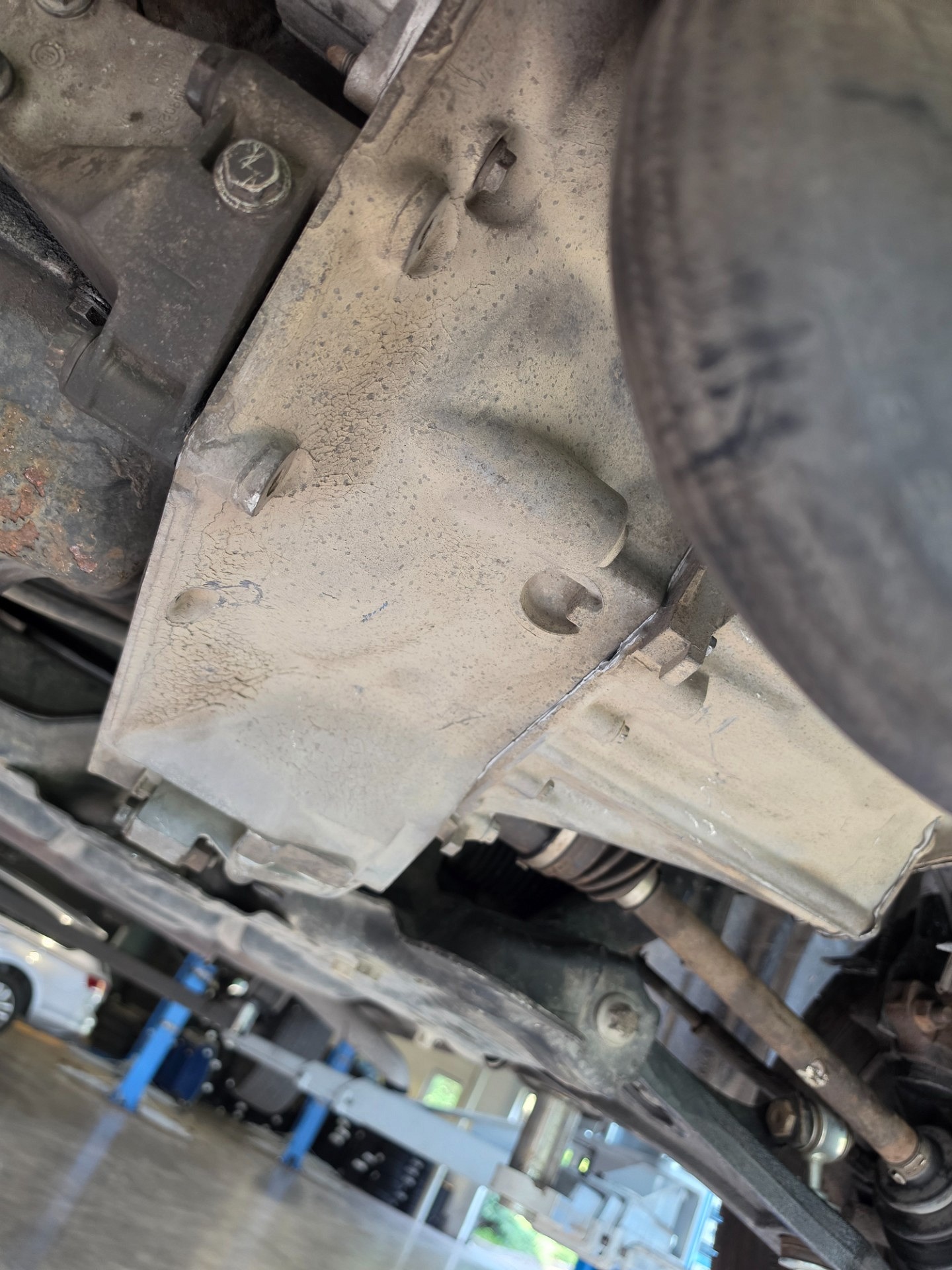

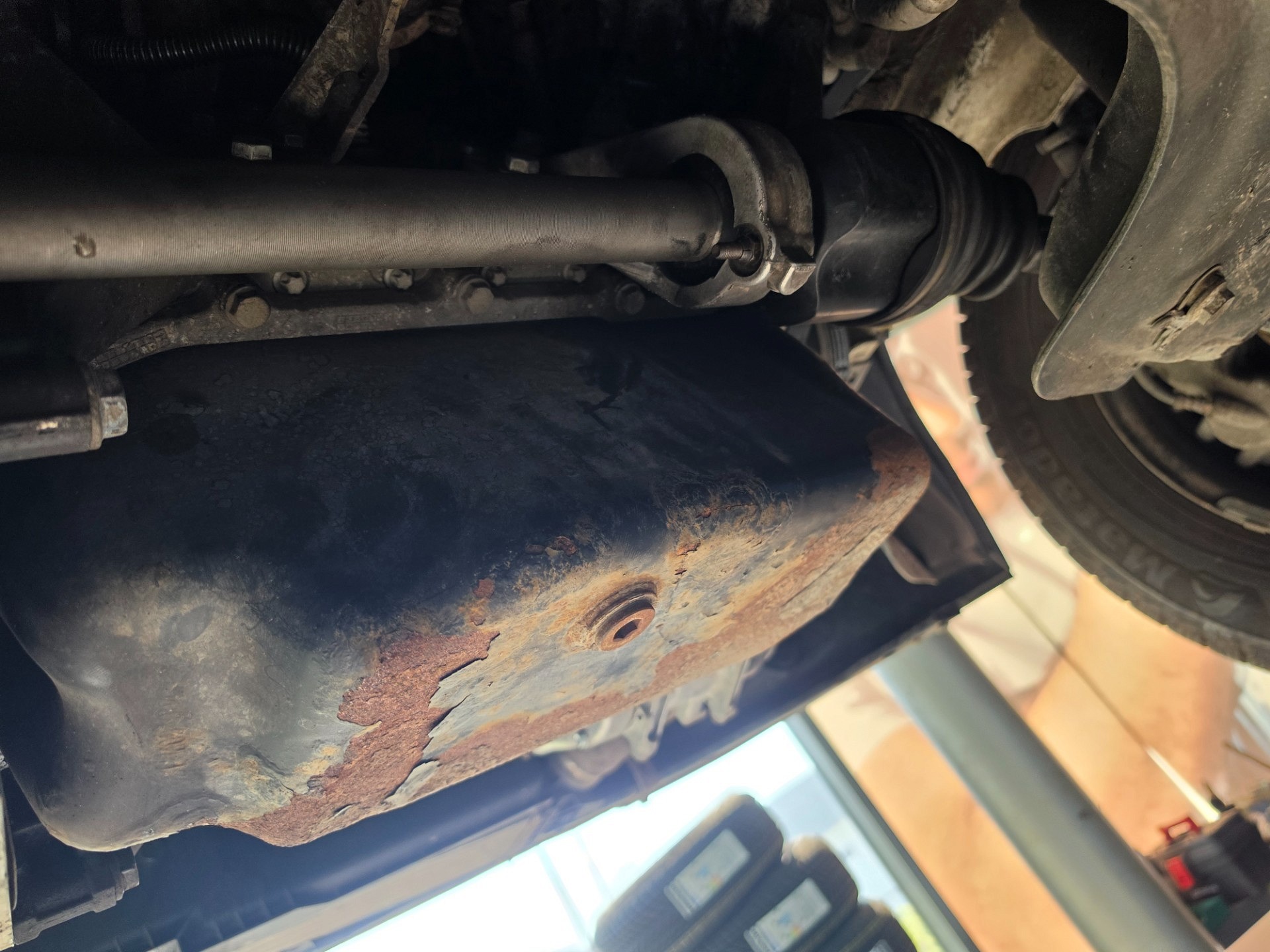

Podwozie i inne
1 / 2Przesuń, by zobaczyć więcej
03 Kontrola

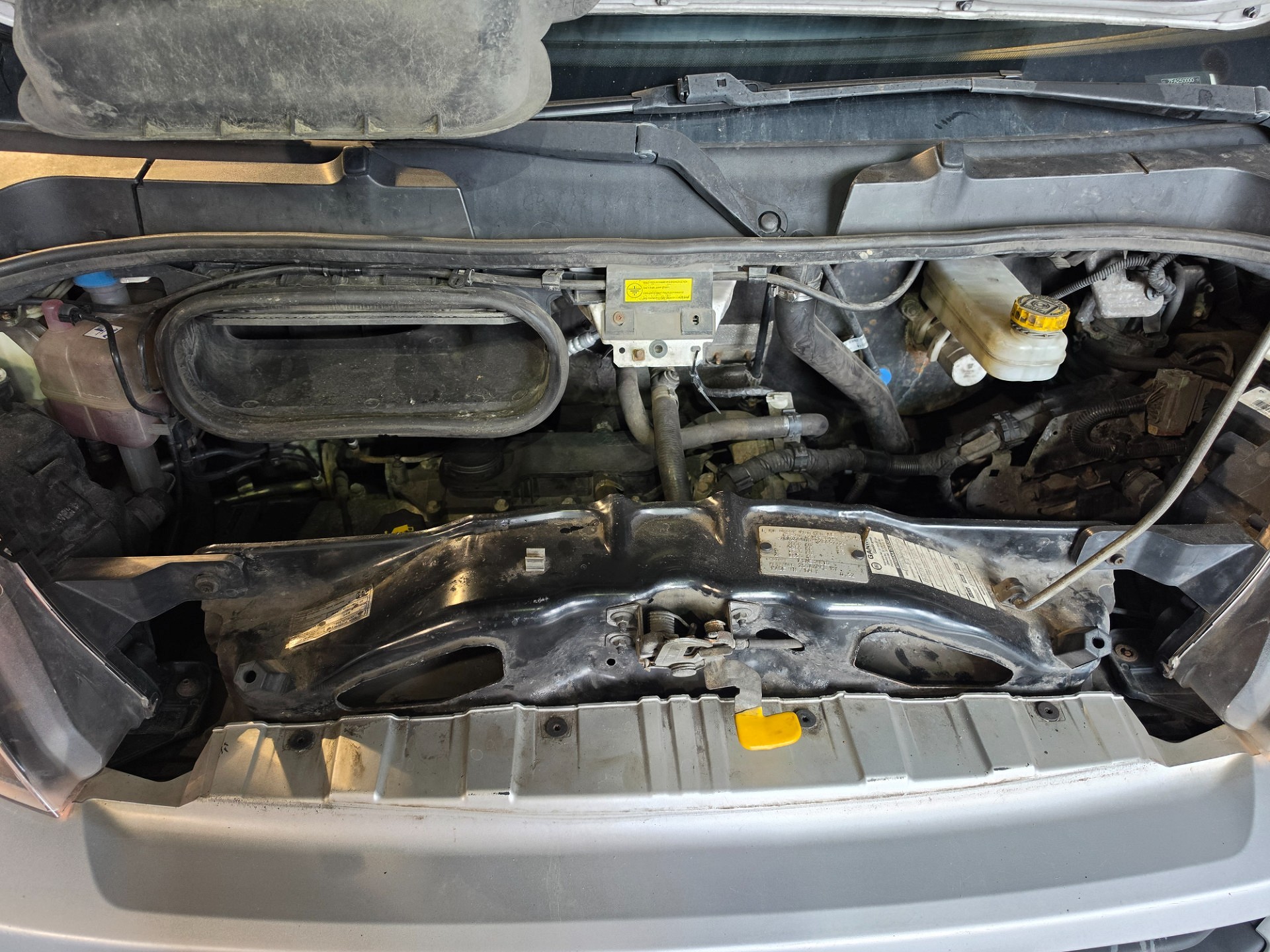

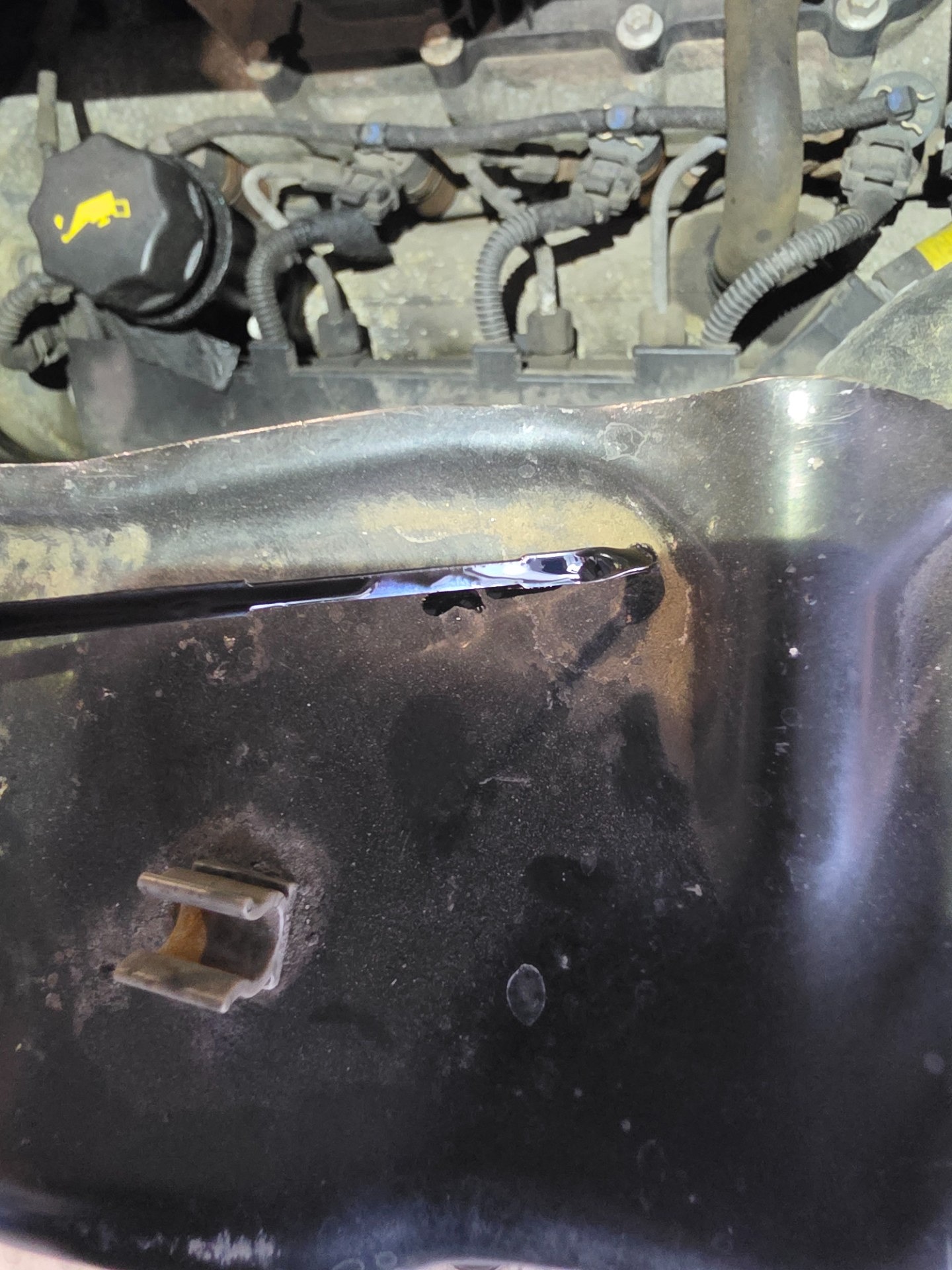

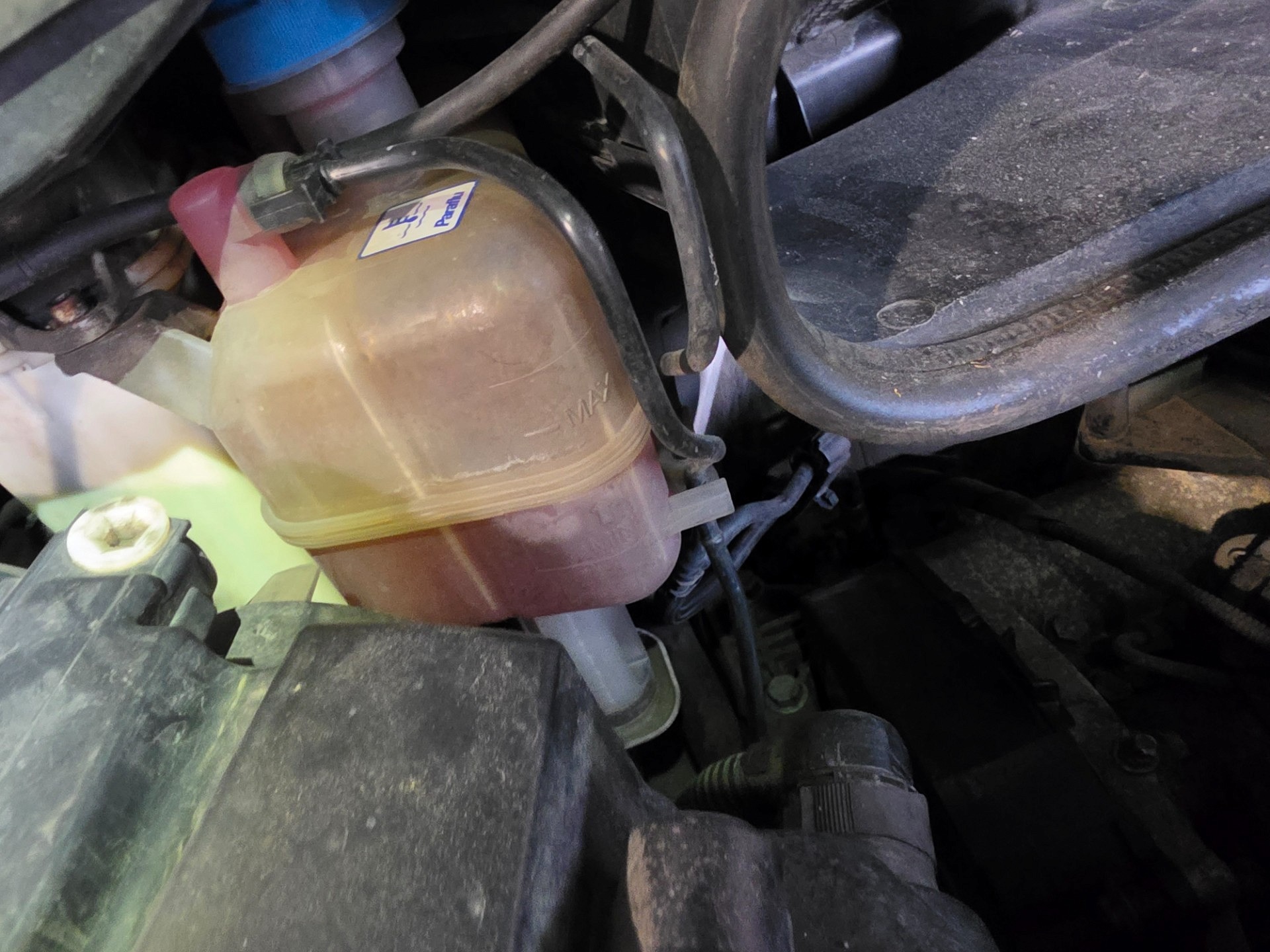

Komora silnika
Najwięcej pracy było przy wtryskiwaczach. Były zapieczone, dlatego sam demontaż okazał się trudniejszy, a po nim frezowaliśmy gniazda wtryskiwaczy.
1 / 3Przesuń, by zobaczyć więcej
04 Kontrola

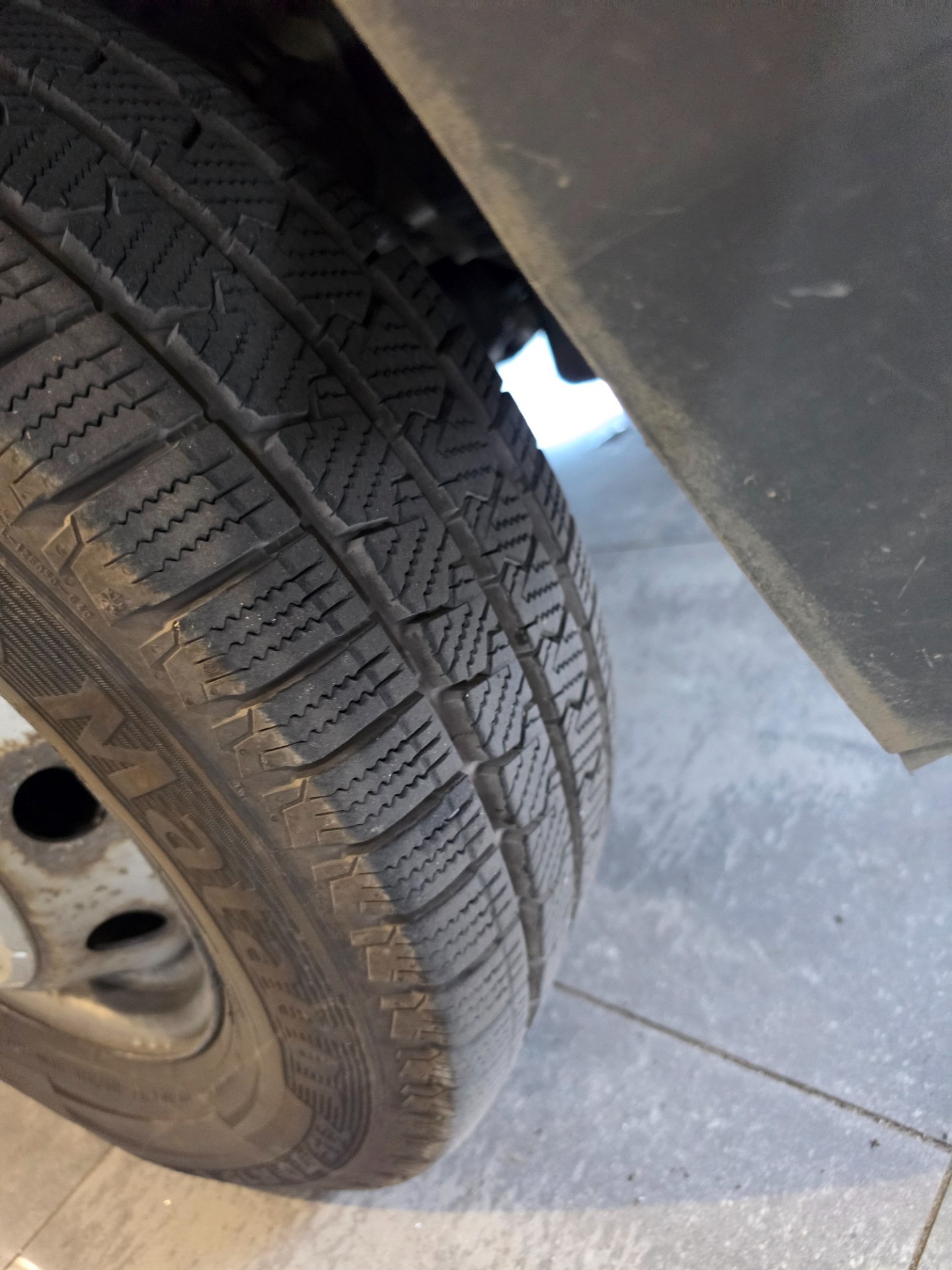

Koła i opony
1 / 1Przesuń, by zobaczyć więcej
05 Kontrola

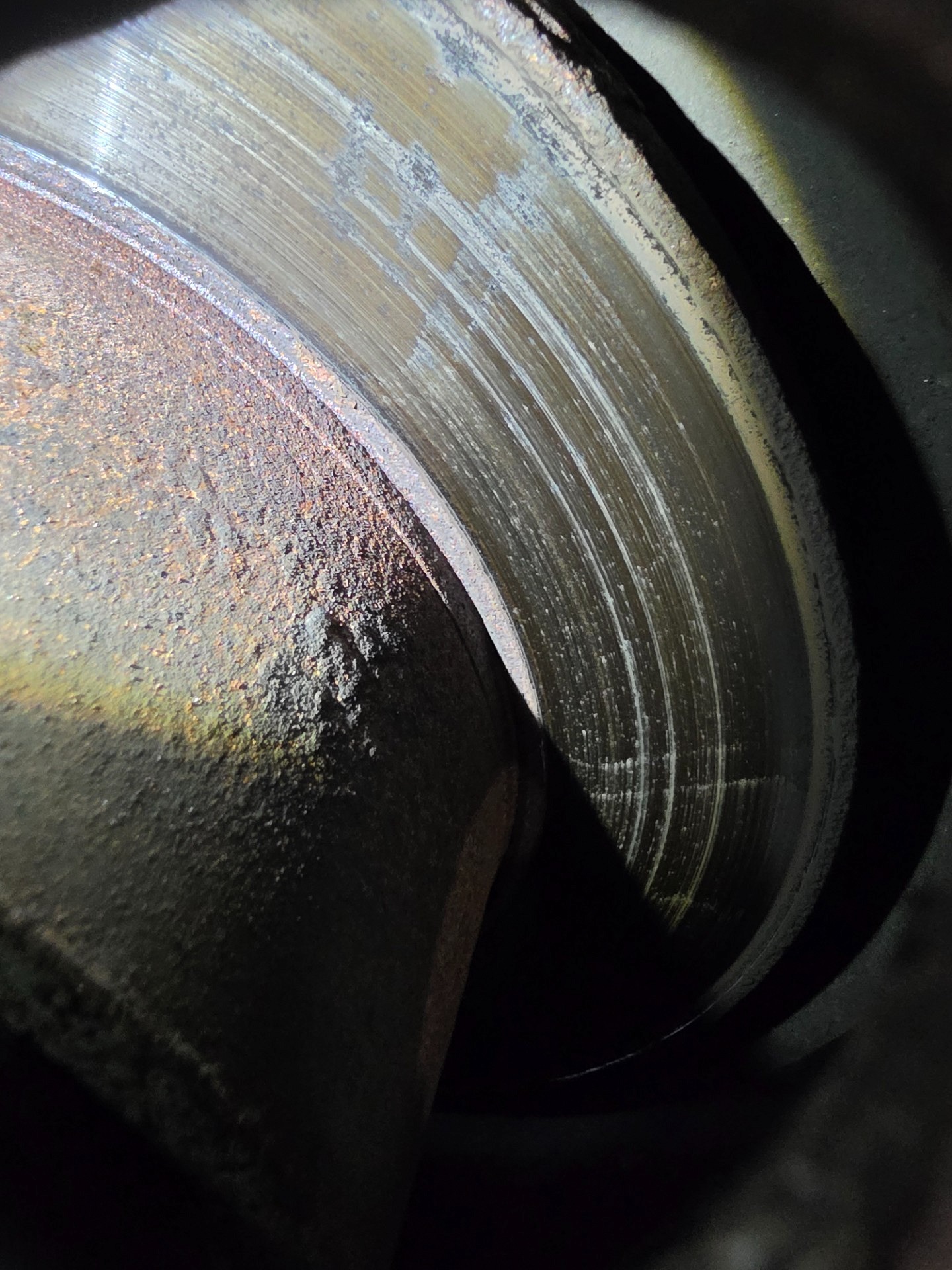

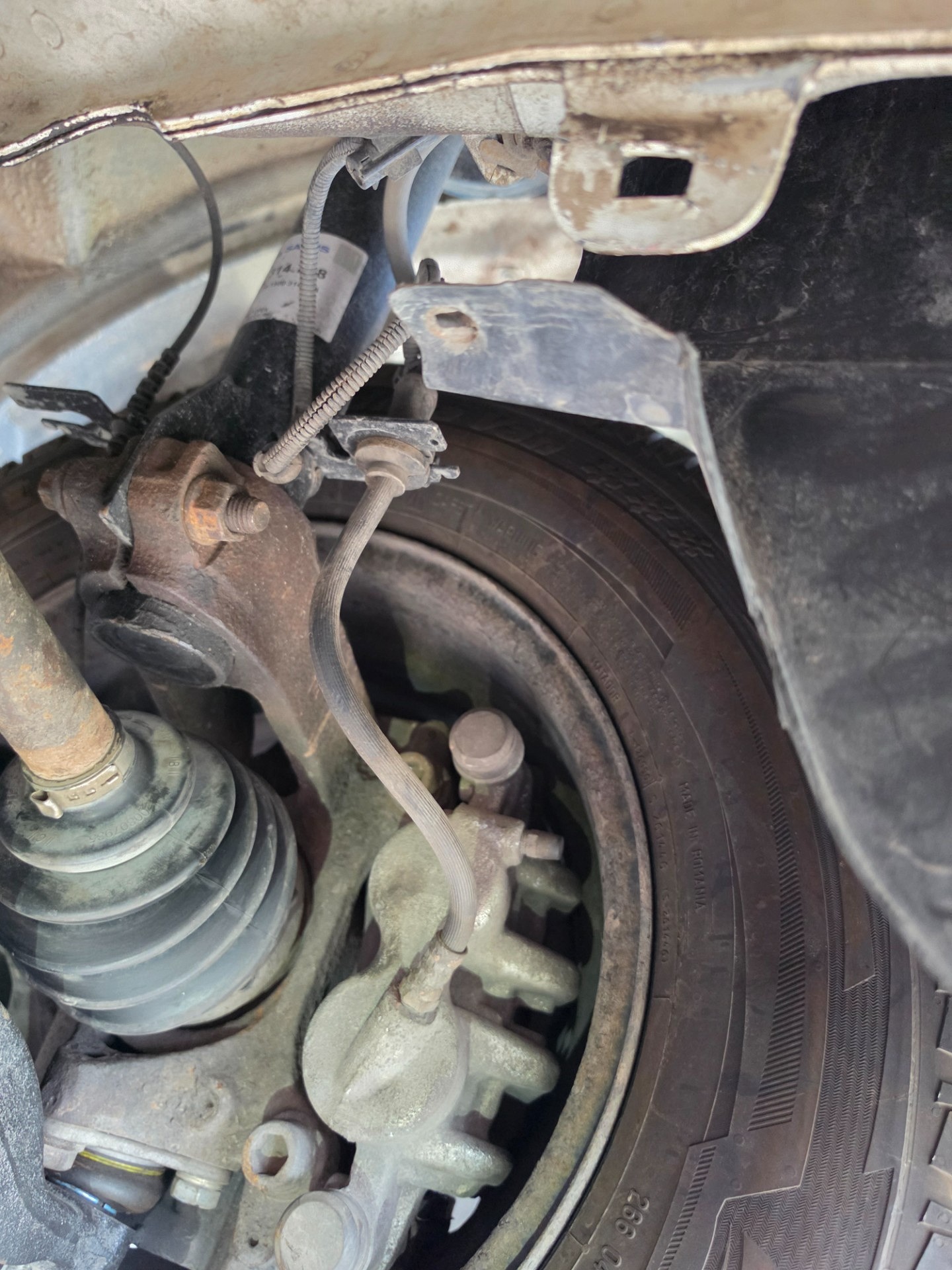

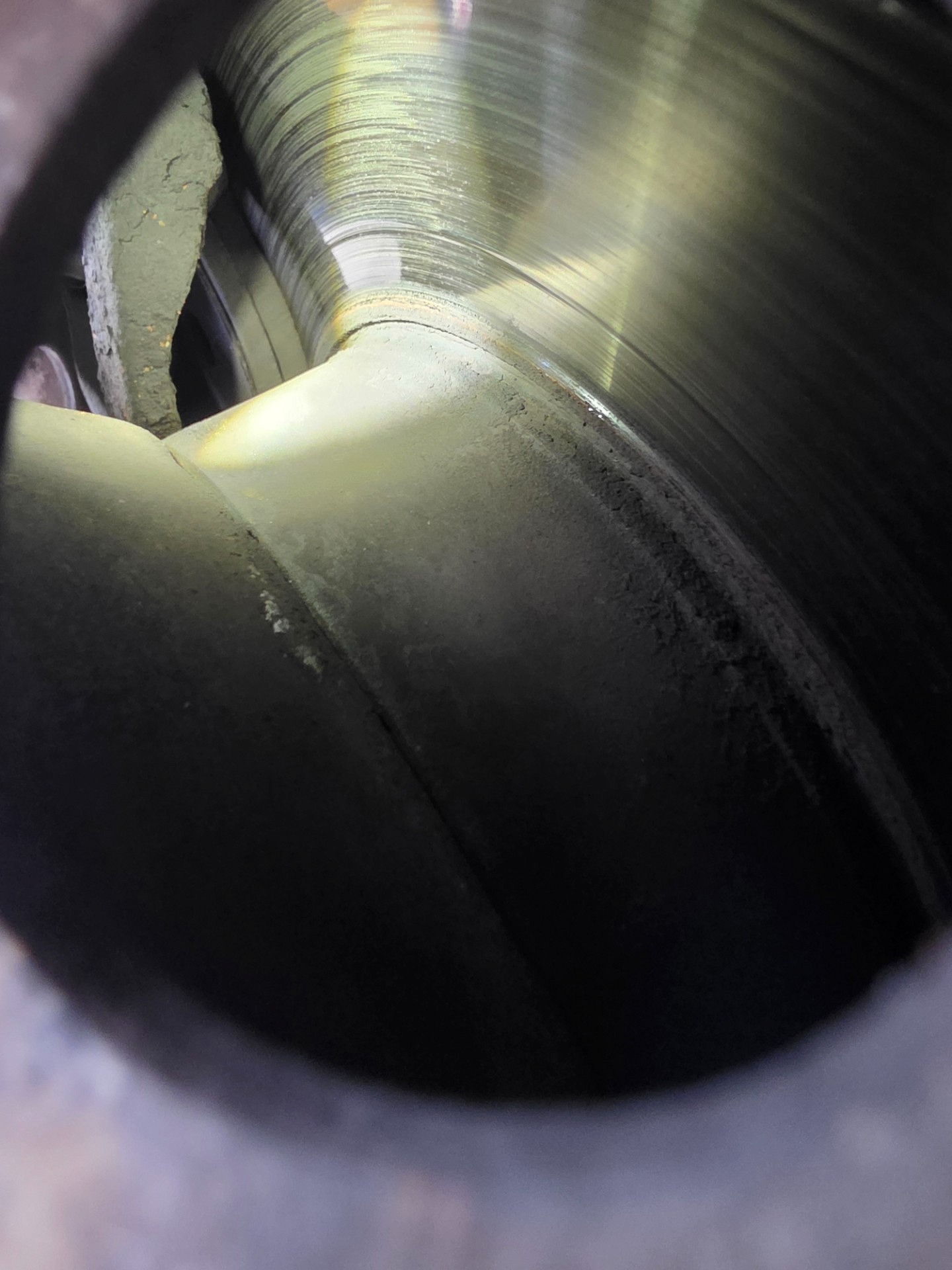

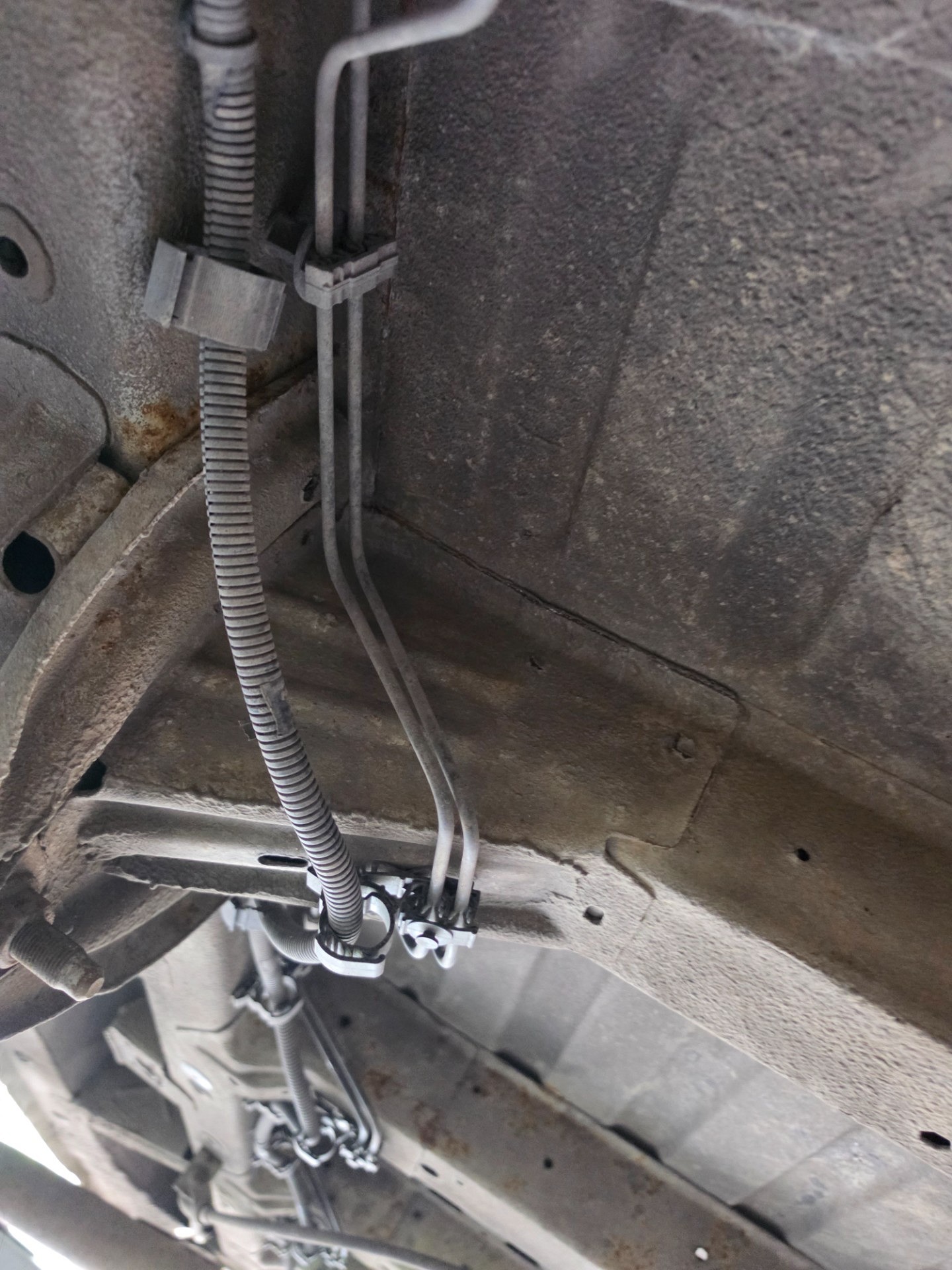

Układ hamulcowy
1 / 4Przesuń, by zobaczyć więcej
06 Kontrola

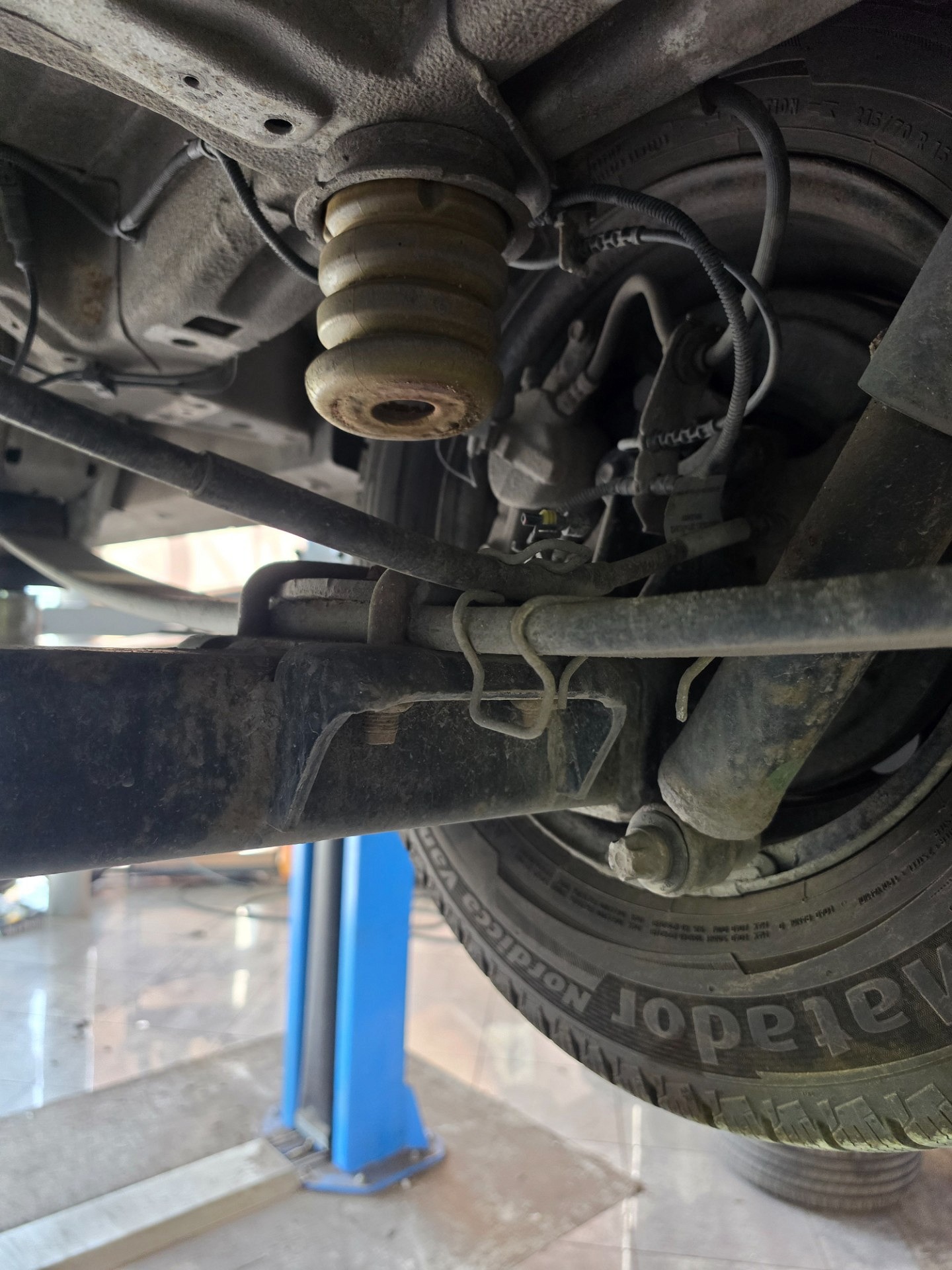

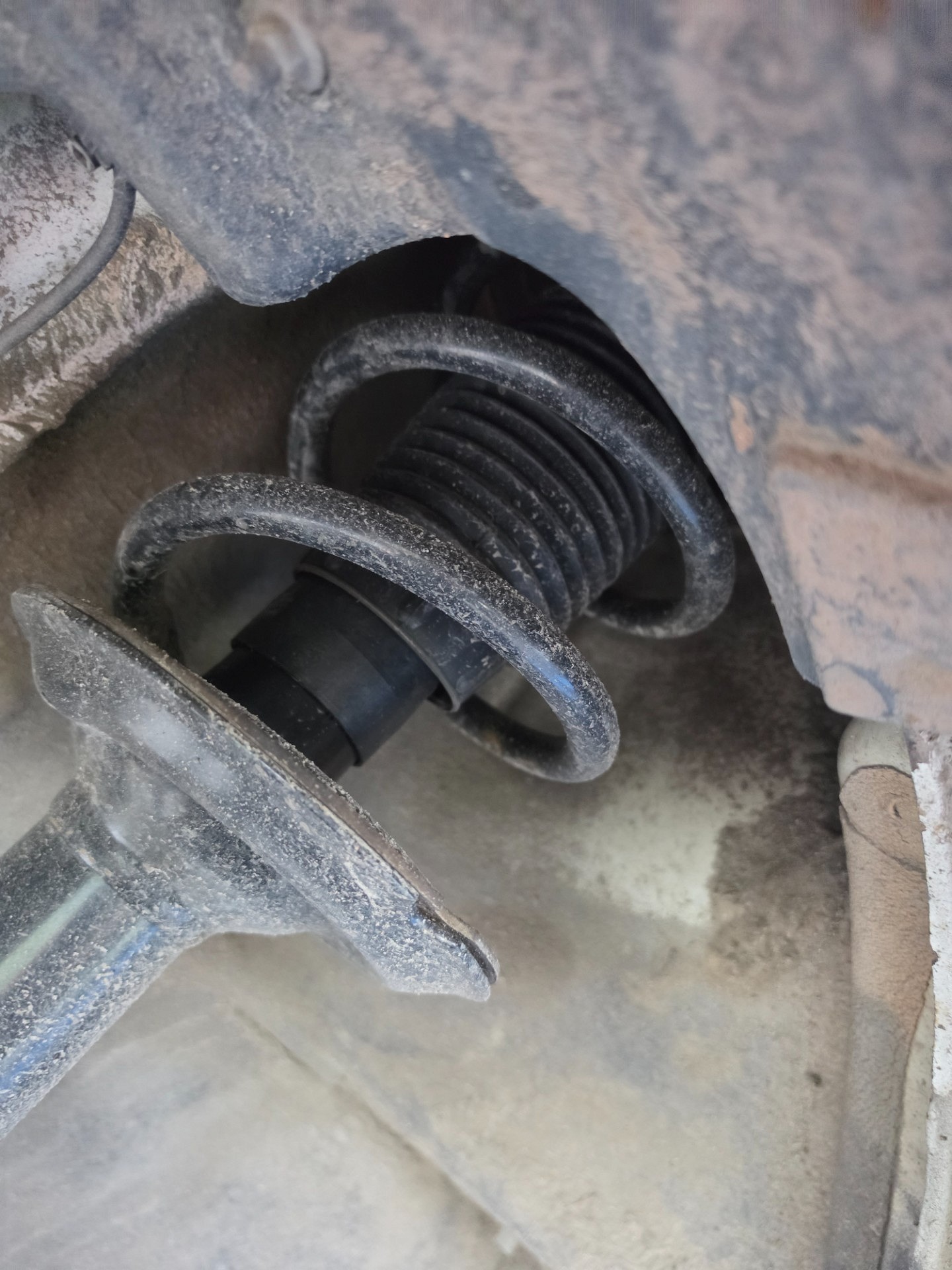

Zawieszenie i amortyzacja
Zdemontowaliśmy też filtr DPF i przekazaliśmy wtryskiwacze do sprawdzenia. To pozwoliło oprzeć dalszy zakres prac na weryfikacji układu wtryskowego, zamiast zgadywać przyczynę samego kopcenia.
1 / 2Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
W odczytach sterownika silnika pojawiały się błędy związane z obwodami czujników paliwa, a później także przepływomierzem i czujnikiem temperatury powietrza zasysanego. Sama pamięć błędów nie przesądzała tu zakresu naprawy, dlatego kluczowa była dalsza weryfikacja układu wtryskowego i demontaż DPF.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
P068ARozpoznanie podłączenia akumulatora
Nie wszystkie zdarz.zap.się w pam.
P2264Czujnik zawartości wody w paliwie
Nieprawidłowy sygnał/brak sygnału
P0180Czujnik ciśnienia temperatury paliwa 1
Przerwa/zwarcie do B+
Odczyt 2 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
P0180Czujnik ciśnienia temperatury paliwa 1
Przerwa/zwarcie do B+
Odczyt 3 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
P068ARozpoznanie podłączenia akumulatora
Nie wszystkie zdarz.zap.się w pam.
P2264Czujnik zawartości wody w paliwie
Nieprawidłowy sygnał/brak sygnału
P0180Czujnik ciśnienia temperatury paliwa 1
Przerwa/zwarcie do B+
Odczyt 4 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
ABS
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Konfiguracja pojazdu
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
P2299położenie pedału przyspieszenia / Przełącznik pedału hamulca
Porównanie sygnałów błędne
P0110czujnik temperatury powietrza zasysanego
Przerwa/zwarcie do B+
P0100przepływomierz masowy powietrza / przepływomierz ilościowy powietrza
Przerwa/zwarcie do B+
Odczyt 6 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika 8F3 CF5 V2 CAN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Konfiguracja pojazdu
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 8 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika 8F3 CF5 V2 CAN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Konfiguracja pojazdu Dostosowanie proxy 1.0
Brak określonego wyniku odczytu.
-
Odczyt 9 Odczyt sterownika
Centrala elektroniczna ZE 4.3
U0019Magistrala danych CAN B
Zakłócenie elektryczne
B1011Oświetlenie tablicy rejestracyjnej
Prąd poza zakresem min.
Odczyt 10 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika 8F3 CF5 V2 CAN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 4.3
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Konfiguracja pojazdu Dostosowanie proxy 1.0
Brak określonego wyniku odczytu.
-
Odczyt 11 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Konfiguracja pojazdu
Brak kodów błędów w tym odczycie.
Odczyt 12 Odczyt sterownika
Układ sterowania silnika 8F3 CF5 V2 CAN
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
