Rzeczywista realizacja
TOYOTA PROACE CITY VERSO nadwozie wielkoprzestrzenne
Kontrolka usterki silnika, brak płynu chłodniczego i wylany amortyzator
Pomarańczowy kluczyk serwisowy i komunikat „Usterka silnika – napraw pojazd” były powodem wizyty Toyoty. Rozpoczęliśmy diagnostykę komputerową, a kontrola samochodu ujawniła również brak płynu chłodniczego i wylany amortyzator tylnej osi.
Porozmawiaj o swoim auciePrzejdź przez historię01 Kontekst
Przebieg prac
Podczas diagnostyki komputerowej odczytaliśmy błędy dotyczące między innymi kontroli wysokiego ciśnienia paliwa oraz czujnika temperatury powietrza zasysanego. W kolejnych odczytach liczba zapisów się zmieniała, a ostatni odczyt sterownika silnika nie wykazał błędów. Sam ten wynik nie pozwala jeszcze uznać przyczyny ostrzeżenia za usuniętą.

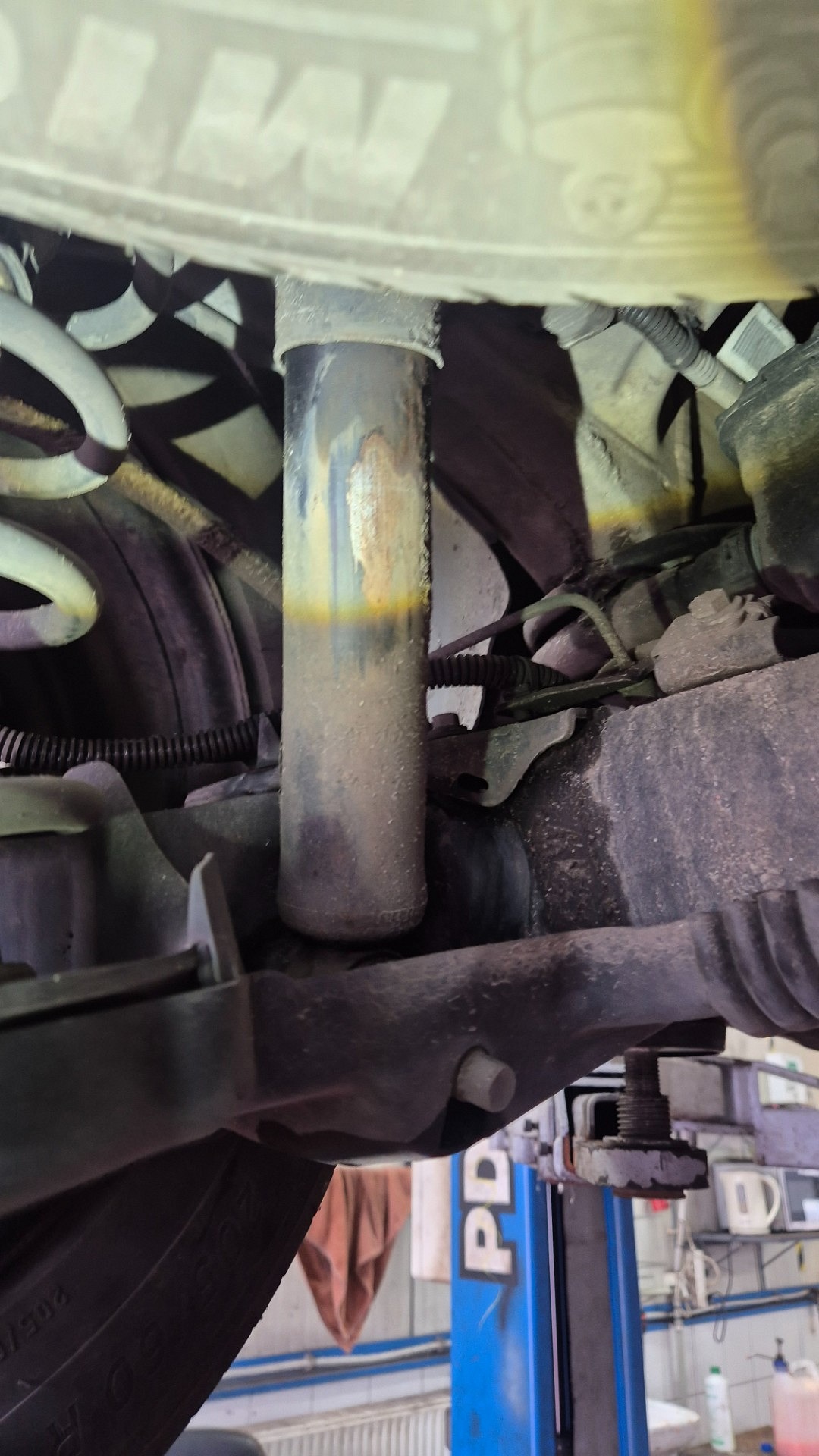

Kontrola ujawniła także wylany amortyzator tylnej osi. Do bieżącego zakresu prac wpisano wymianę obu tylnych amortyzatorów, aby przywrócić prawidłowe tłumienie drgań po obu stronach osi. Uwzględniono również przegląd okresowy obejmujący prace przy filtrach, pasku osprzętu i płynach eksploatacyjnych.
Zlecenie pozostaje w trakcie naprawy. Wymienione prace są ujęte w aktualnym zakresie, ale nie ma jeszcze potwierdzenia ich zakończenia ani końcowego wyniku sprawdzenia samochodu.
02 Kontekst
Komora silnika

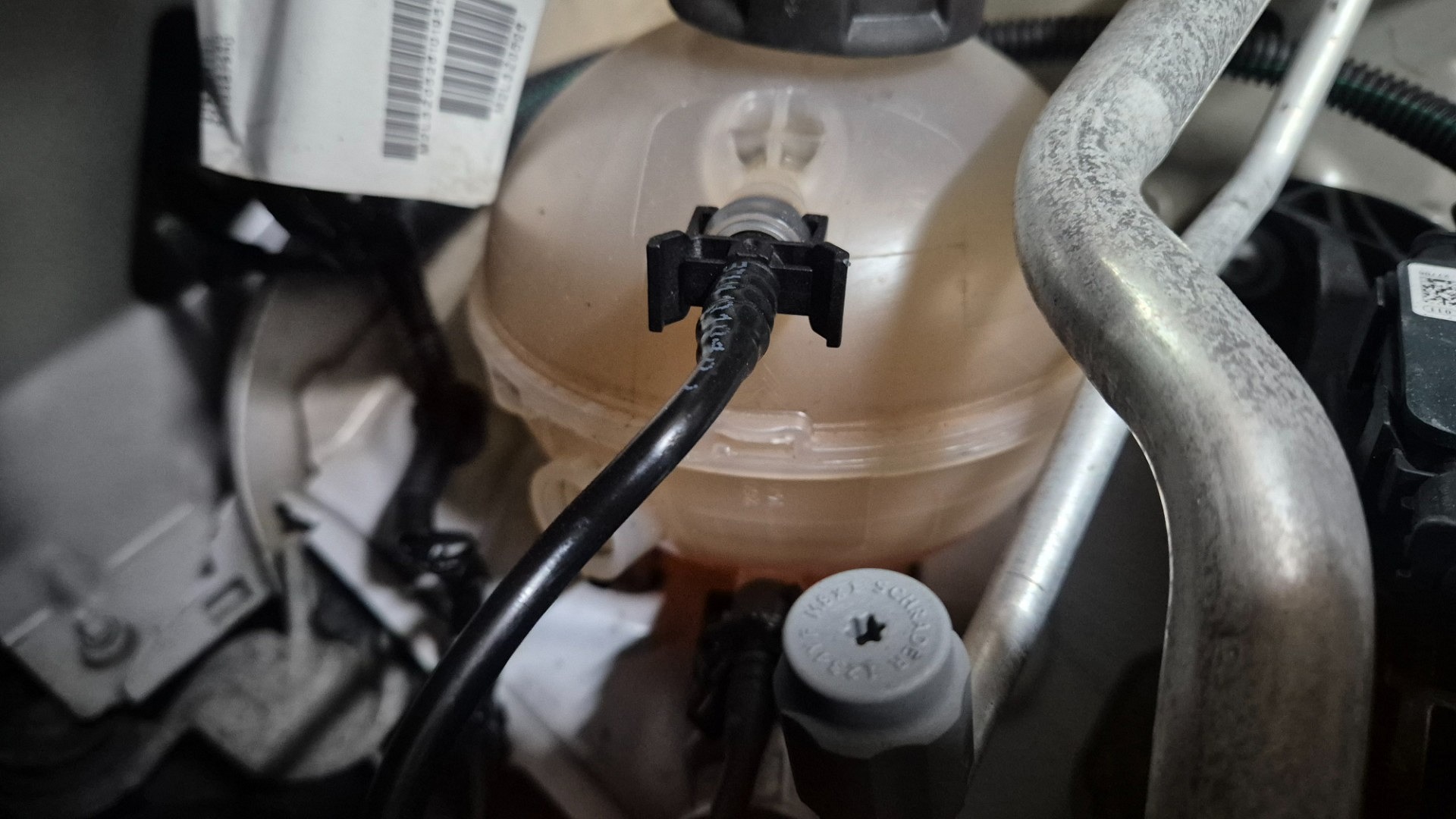

Podczas kontroli poziomu płynu chłodniczego stwierdziliśmy jego całkowity brak w sprawdzanym zbiorniku. Płyn wymaga uzupełnienia, a przyczyna ubytku dalszej weryfikacji. Sama obserwacja nie pozwala jeszcze wskazać miejsca ewentualnej nieszczelności.
1 / 1Przesuń, by zobaczyć więcej
03 Kontekst

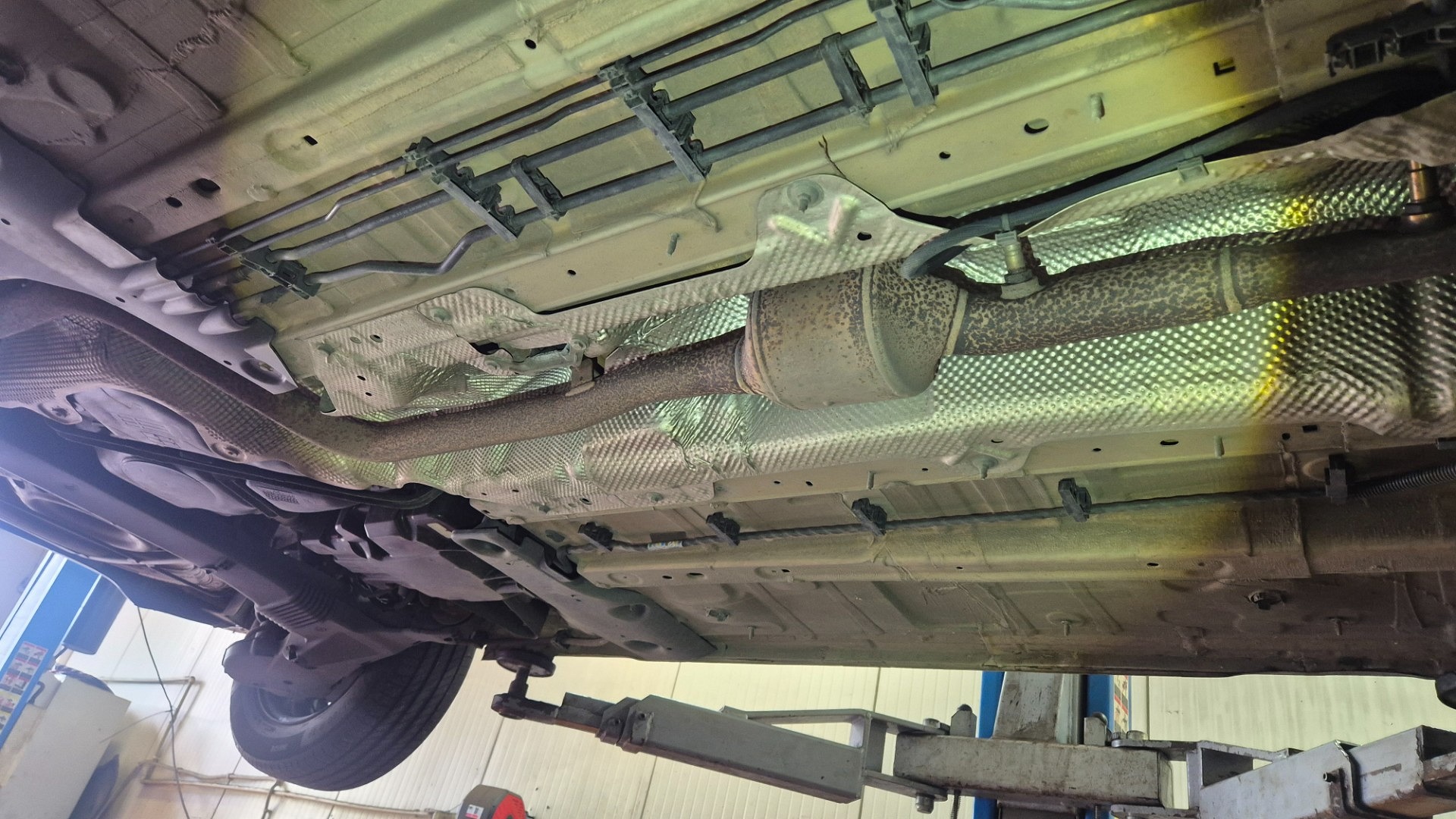

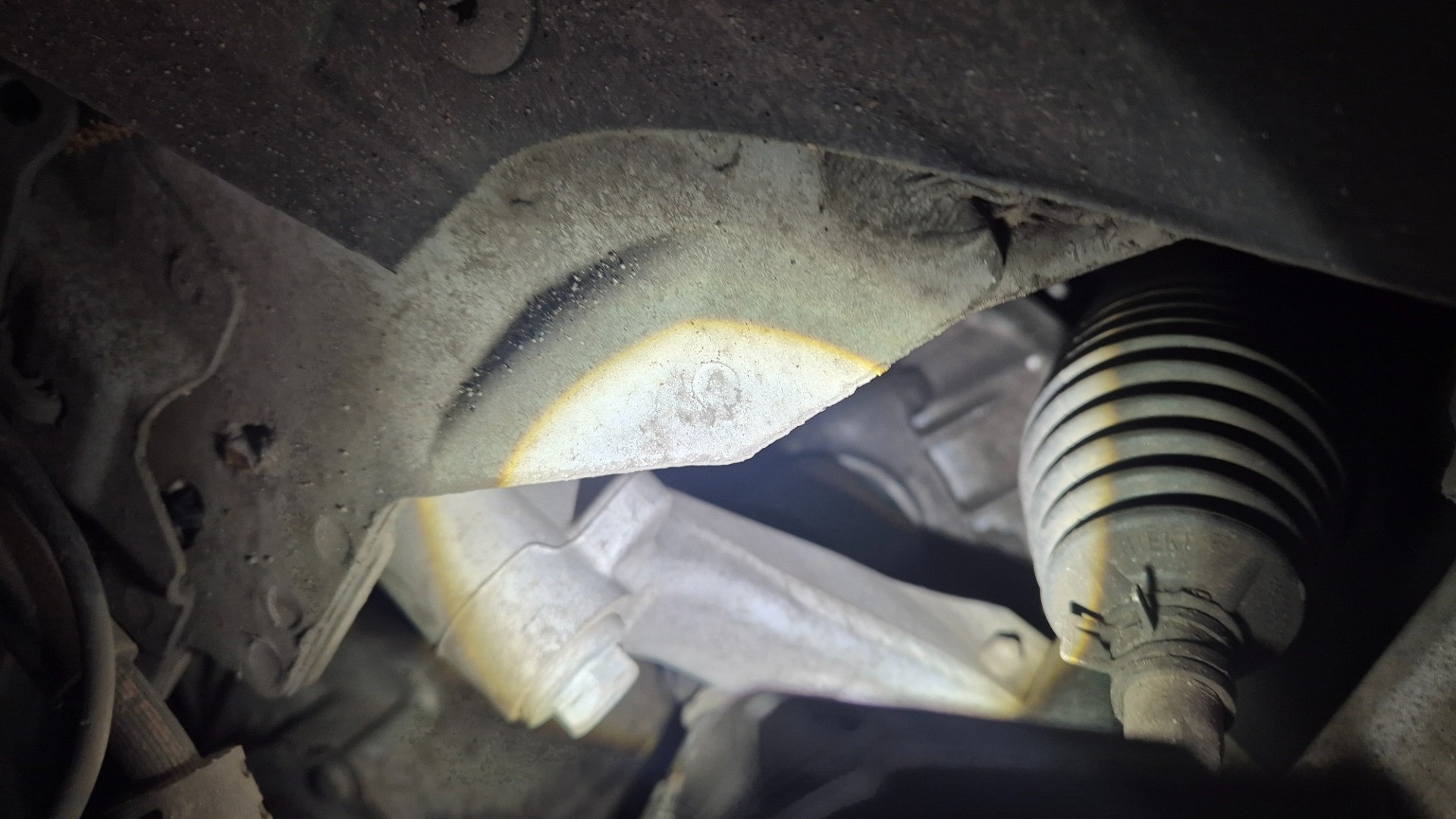

Podwozie i inne
1 / 2Przesuń, by zobaczyć więcej
04 Kontekst

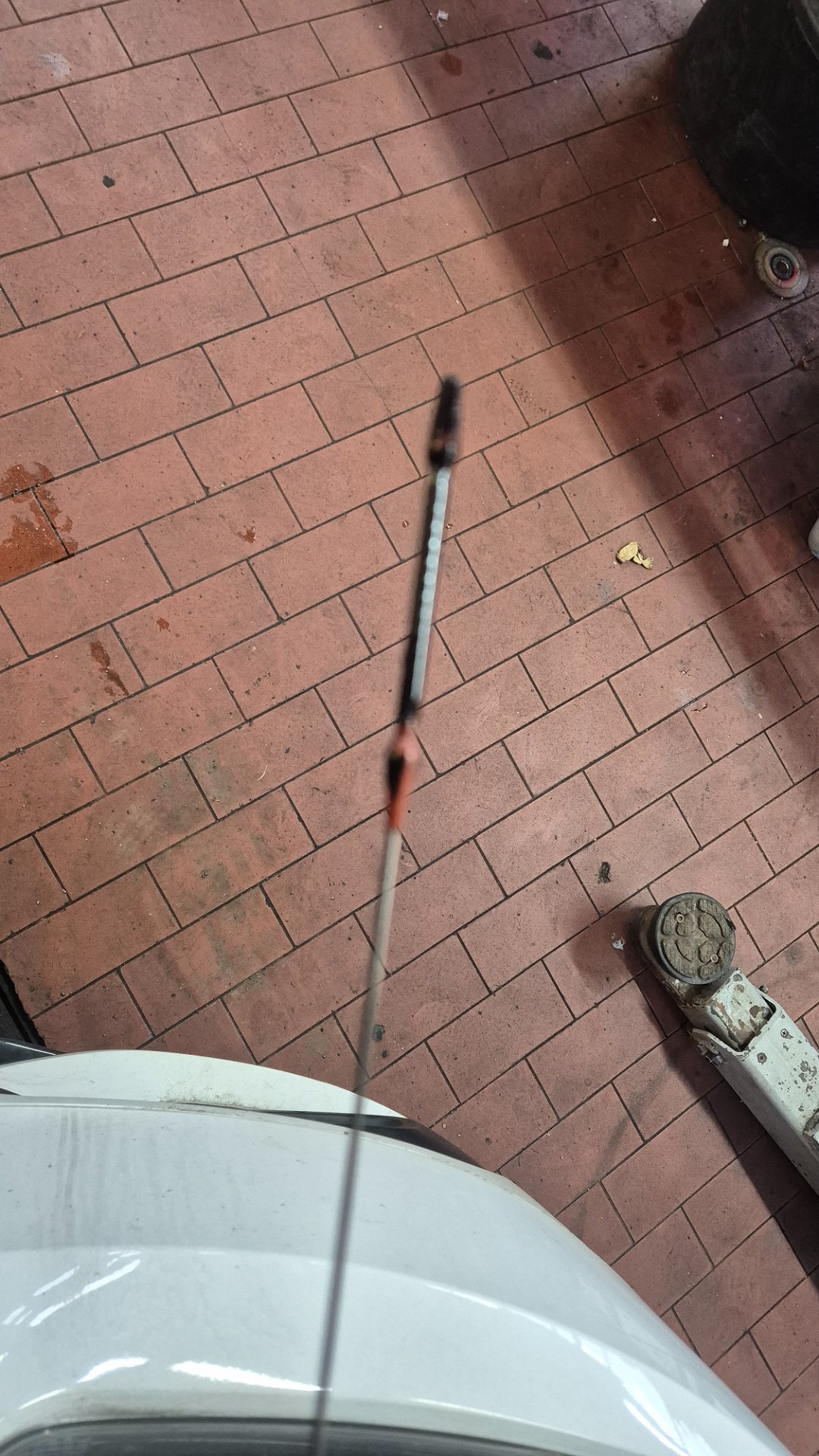

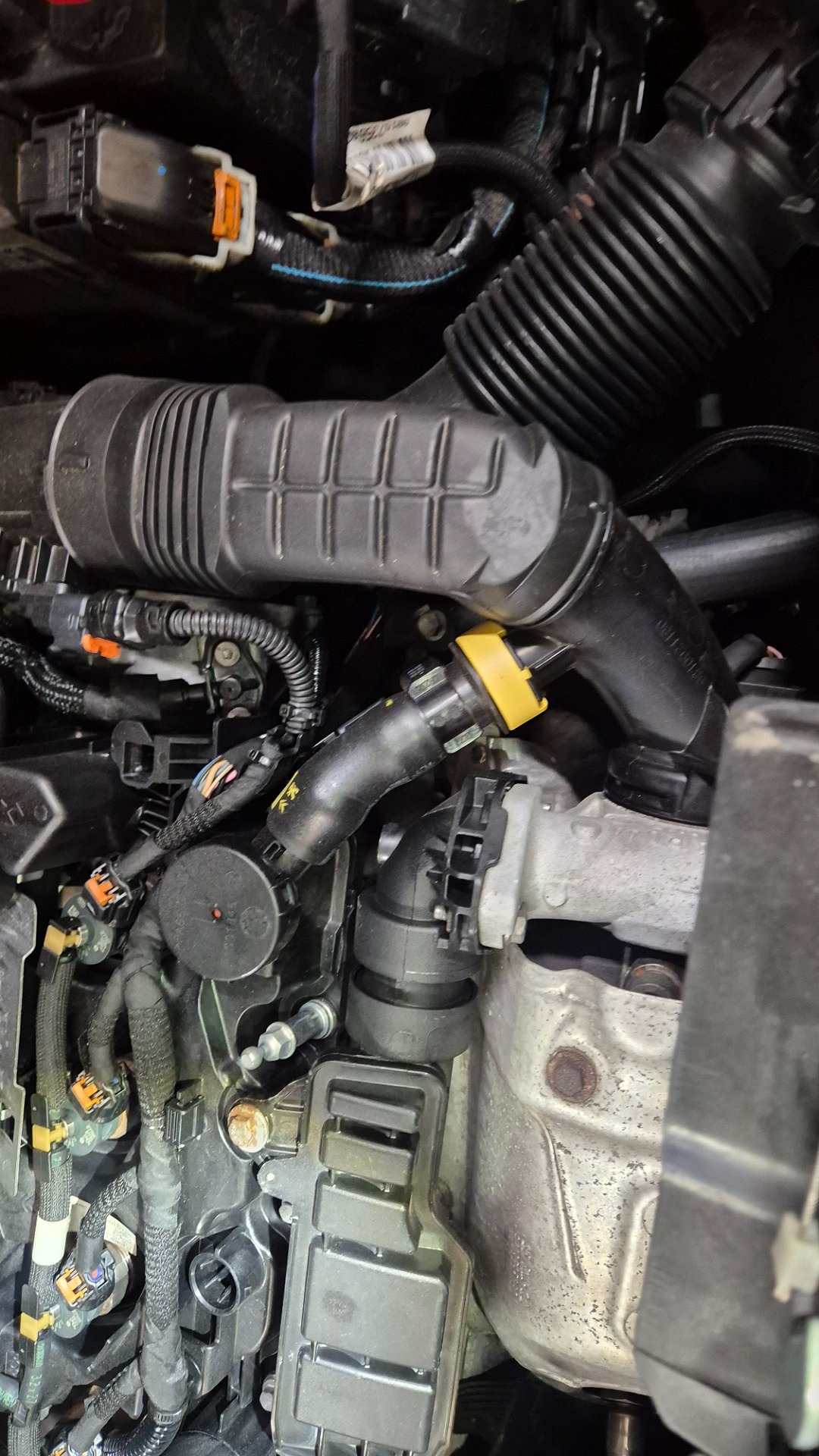

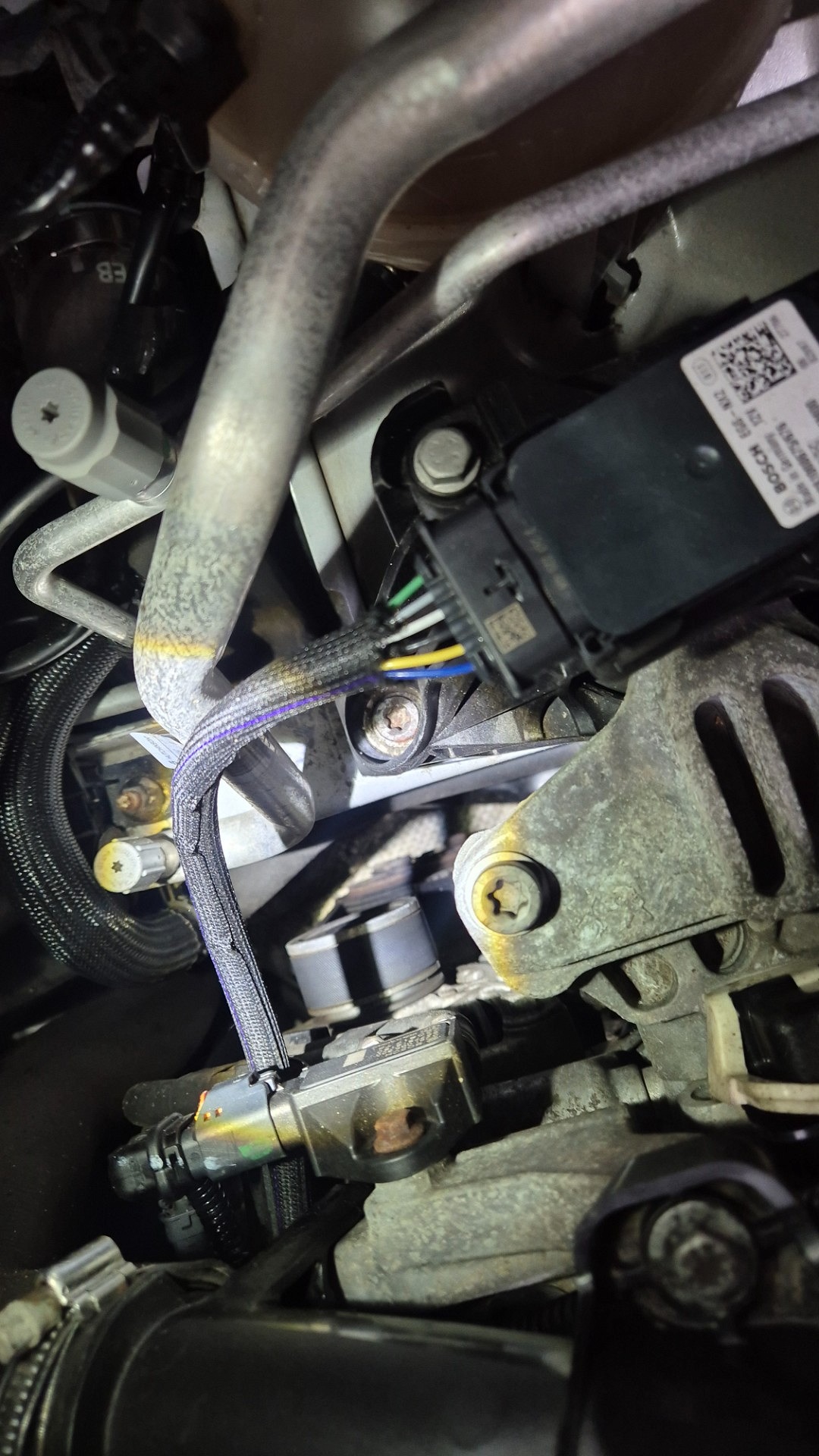

Komora silnika
1 / 3Przesuń, by zobaczyć więcej
05 Kontekst

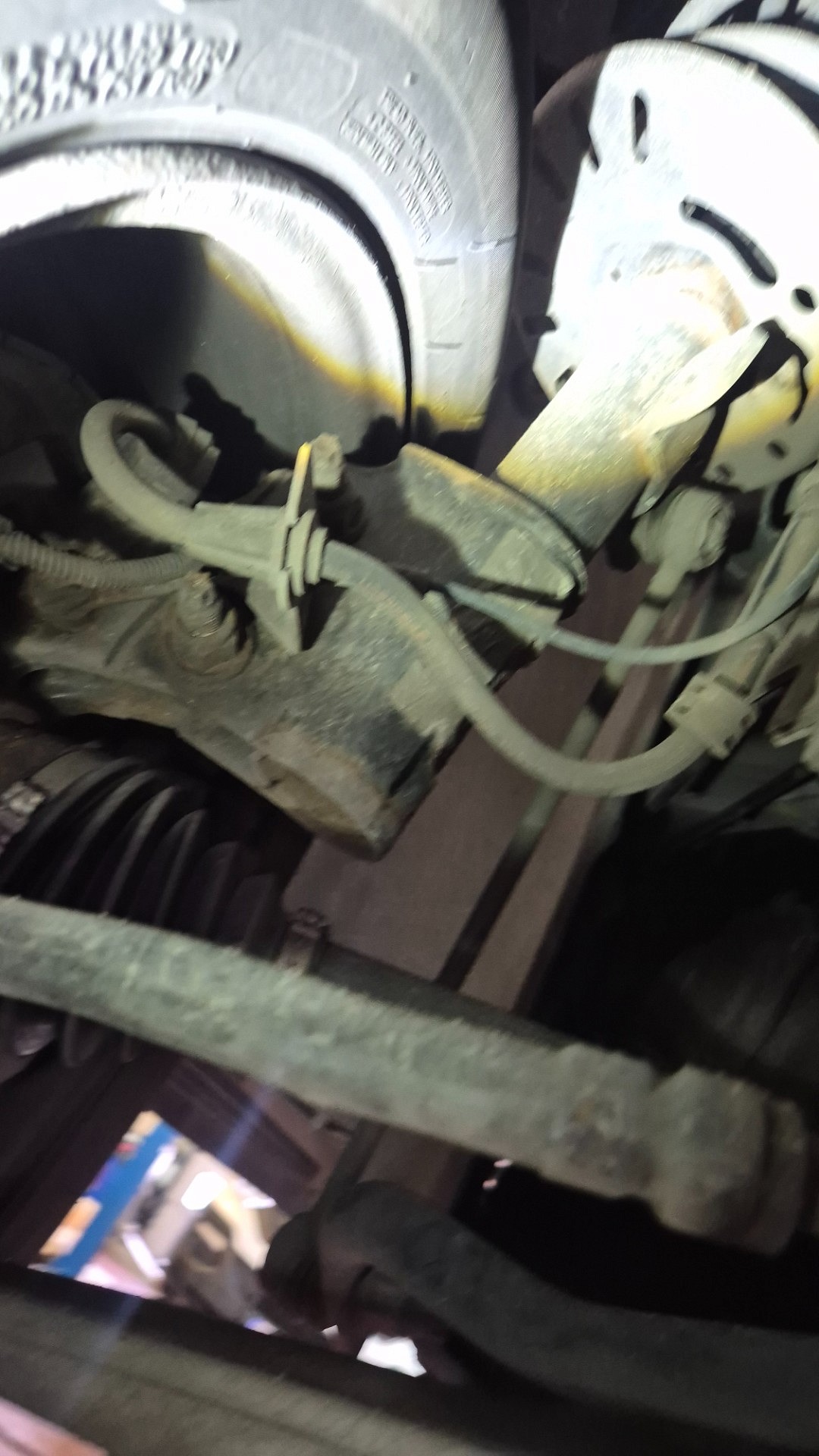

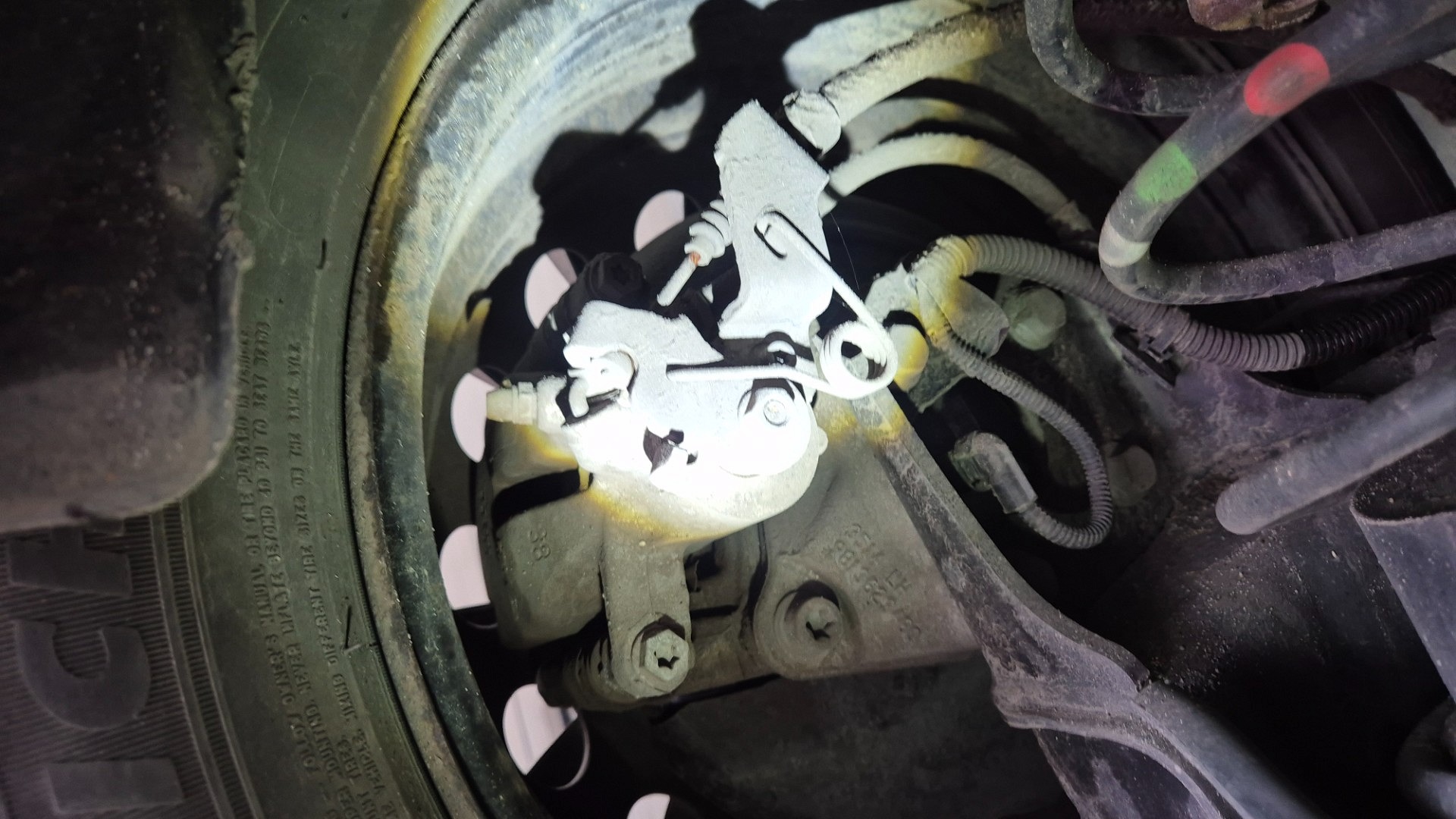

Układ hamulcowy
1 / 2Przesuń, by zobaczyć więcej
06 Kontekst

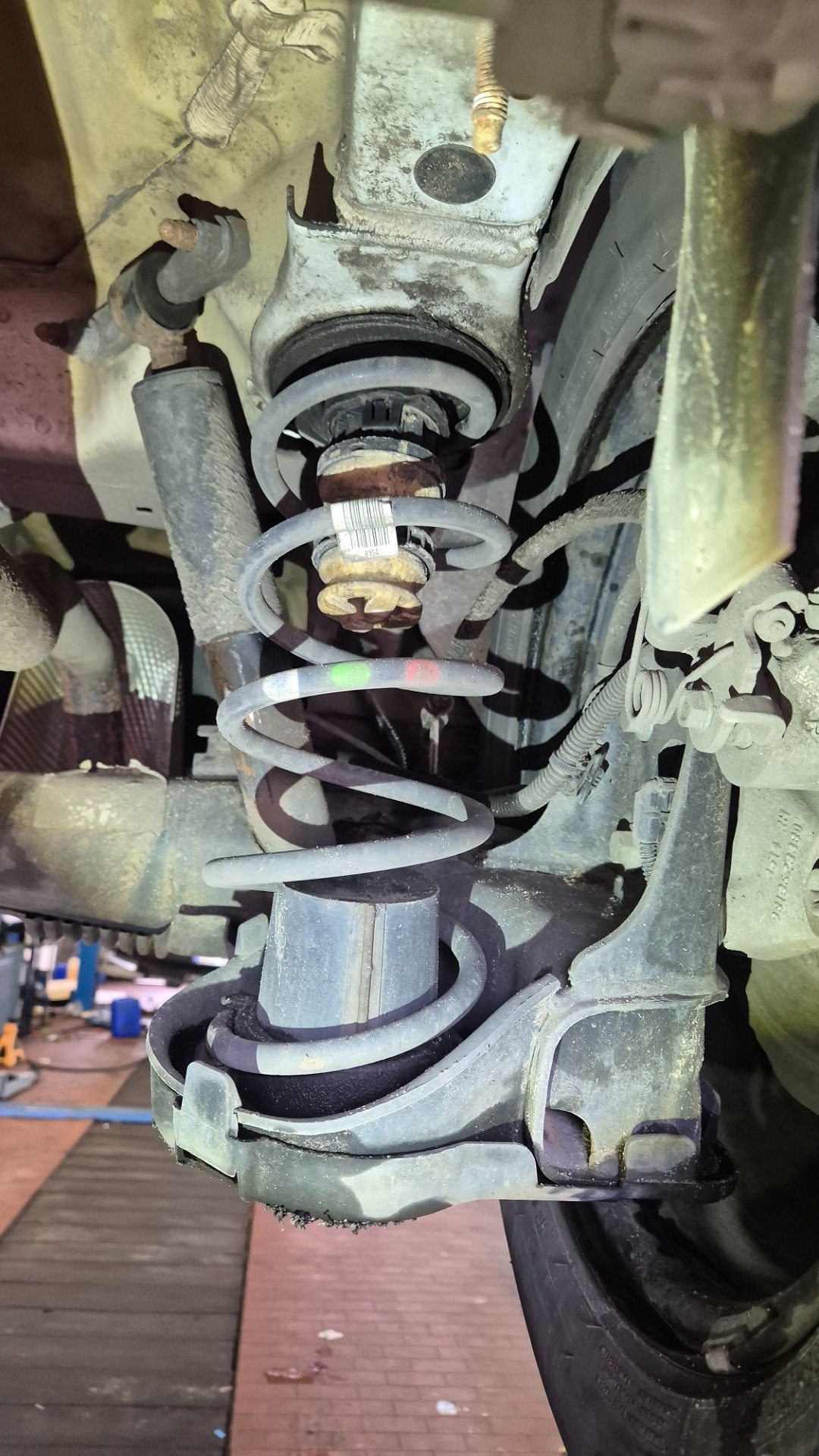

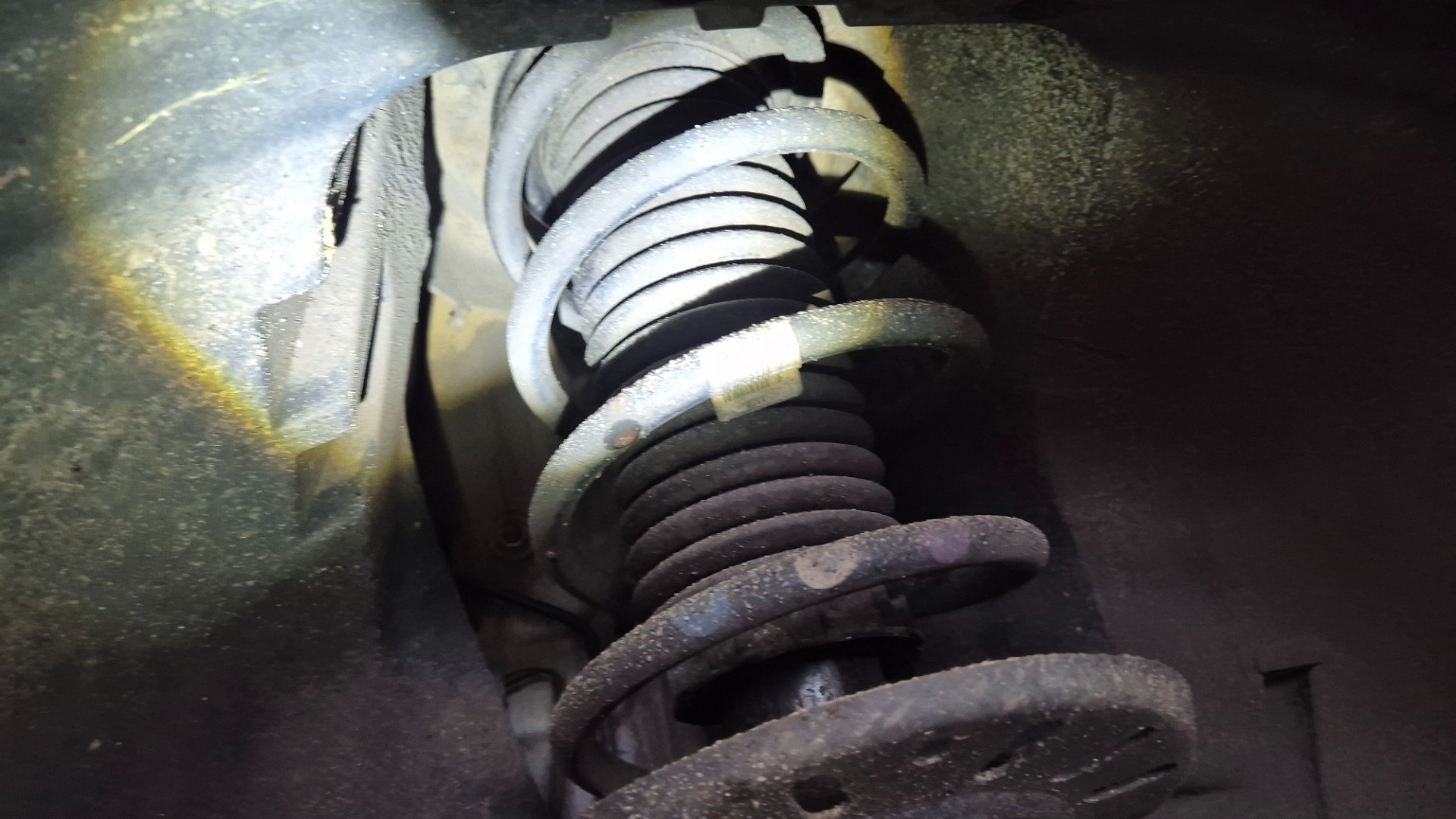

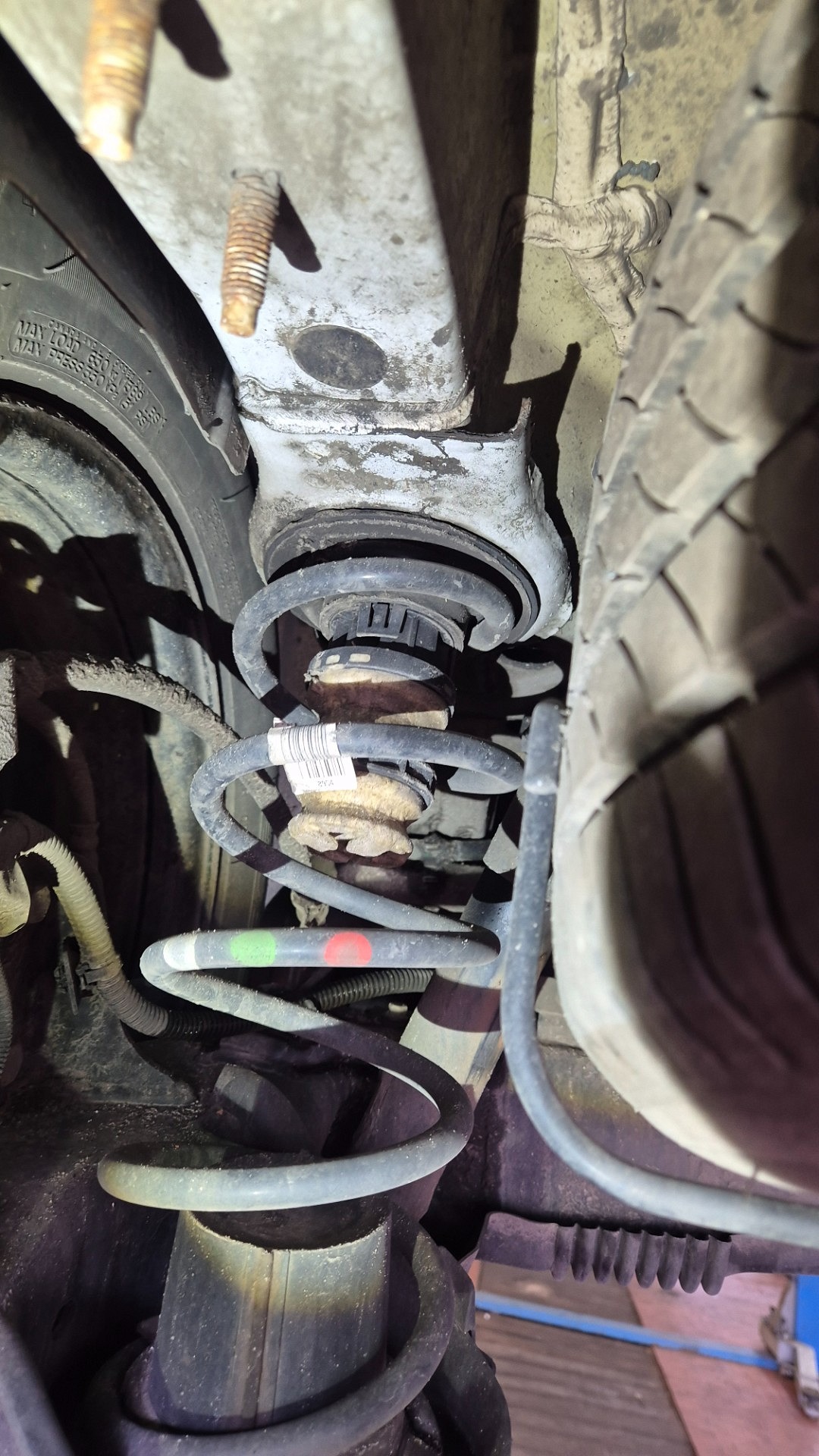

Zawieszenie i amortyzacja
1 / 3Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka komputerowa testerem Bosch KTS wykazała kilka zapisów w sterowniku silnika, między innymi P203F dotyczący zbyt niskiego poziomu napełnienia oraz P2291 związany z kontrolą wysokiego ciśnienia paliwa. Zarejestrowano również błąd P0113 dotyczący czujnika temperatury powietrza zasysanego. W ostatnim odczycie pamięci sterownika silnika nie wykazano kodów błędów. Nie oznacza to jednak potwierdzenia usunięcia przyczyny wcześniejszych komunikatów.
Zobacz odczyty i kody błędów Odczyty: 9
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Odczyt sterownika
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
Odczyt 4 Przegląd układów
Układ sterowania silnika MD1 CS003
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Przegląd układów
Układ sterowania silnika MD1 CS003
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 6 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 7 Przegląd układów
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 7.0
B173DRozpoznanie kluczyka
Błędny komunikat zwrotny
B1137światło mijania prawe: wysterowanie
Przerwa/zwarcie
B1138światło mijania lewe: wysterowanie
Przerwa/zwarcie
B1805Rozrusznik
Sygnał niezrozumiały
B1418Czujnik rolki pasa po stronie kierowcy
Błąd
B1327Opór ogrzewania kabiny pas. 2
Zwarcie do masy
B1326Opór ogrzewania kabiny pas. 1
Zwarcie do masy
B132AObieg śr. chłodzącego (nis. ciś.)
Sygnał za mały
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
B1836Antena transpondera
Nieznany rodzaj usterki (00) · Zwarcie do plusa
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
U1FA0Ekran dotykowy
Błąd komunikacji LVDS
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 7.2
B1238Obszar widoczności kamery wideo
Błąd
Elektronika komfortu Czujnik światła/deszczu 1.0
B123800Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Odczyt 8 Przegląd układów
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 7.0
B173DRozpoznanie kluczyka
Błędny komunikat zwrotny
B1137światło mijania prawe: wysterowanie
Przerwa/zwarcie
B1138światło mijania lewe: wysterowanie
Przerwa/zwarcie
B1805Rozrusznik
Sygnał niezrozumiały
B1418Czujnik rolki pasa po stronie kierowcy
Błąd
B1327Opór ogrzewania kabiny pas. 2
Zwarcie do masy
B1326Opór ogrzewania kabiny pas. 1
Zwarcie do masy
B132AObieg śr. chłodzącego (nis. ciś.)
Sygnał za mały
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
B1836Antena transpondera
Nieznany rodzaj usterki (00) · Zwarcie do plusa
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 7.2
B1238Obszar widoczności kamery wideo
Błąd
Elektronika komfortu Czujnik światła/deszczu 1.0
B123800Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Odczyt 9 Odczyt sterownika
Układ sterowania silnika MD1 CS003
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
Twoja codzienność też jest ważna
Co ułatwi Ci naprawę?
Auto na czas naprawySamochód zastępczy za 5 zł/h+
Potrzebujesz auta do pracy lub codziennych spraw? Samochód zastępczy kosztuje 5 zł/h. Przy ustalaniu wizyty zapytaj o dostępność i zasady wynajmu.
Sprawdź samochody zastępczeWiększy wydatekNaprawa na raty 0%+
W MOTOER możesz skorzystać z naprawy na raty 0%. Ustal koszt naprawy i sprawdź warunki finansowania przed podjęciem decyzji.
Sprawdź naprawę na raty 0%Punkty na kolejne usługiAplikacja Klubu MOTOER+
Zbieraj punkty w Klubie MOTOER i wymieniaj je na darmowe usługi. W aplikacji sprawdzisz aktualny wybór i potrzebną liczbę punktów.
Zobacz, co daje Klub MOTOER
Teraz Twoje auto
Co dzieje się
w Twoim samochodzie?
Podaj model i opisz problem. Ustalimy, od czego zacząć.
Gdy chcesz wiedzieć więcej
Zakres i podobne przypadki.
Opracowanie: Przemysław Zawadzki
10 zdjęćTOYOTA PROACE CITY VERSO nadwozie wielkoprzestrzenne
Samoczynnie odkręcający się korek oleju i zalany silnik
8 zdjęćTOYOTA PROACE CITY VERSO nadwozie wielkoprzestrzenne
Niski poziom płynu chłodniczego podczas przeglądu Toyoty
