Rzeczywista realizacja
FORD FOCUS IV
Utrata mocy i komunikat DPF – diagnostyka oraz prace przy rozrządzie

Ford Focus trafił do nas z utratą mocy i komunikatem o zatkanym filtrze DPF. Odczyt błędów wskazał również problem związany z układem NOx, a podczas ustalania zakresu naprawy pojawiło się podejrzenie usterki łańcucha łączącego wałki rozrządu.
Porozmawiaj o swoim auciePrzejdź przez historię01 Kontekst
Przebieg prac przy rozrządzie
Ponieważ rozrząd był wcześniej wymieniany w naszym warsztacie, kierowca poruszył również kwestię reklamacji. Doradca zaproponował zastosowanie nowszej kasety wałków z poprawionym łańcuchem. Jej wymiana nie została jednak potwierdzona w końcowym zakresie zlecenia.
Wykonaliśmy wymianę paska rozrządu z osprzętem oraz demontaż i montaż kasety wałków. Prace objęły także demontaż i ponowny montaż wtryskiwacza paliwa, frezowanie jego gniazda oraz demontaż i montaż czołowego uszczelniacza wału korbowego. Po złożeniu odpowietrzyliśmy układ paliwowy i chłodzenia.
W późniejszych odczytach pamięć błędów sterownika silnika była pusta. Nie rozstrzygało to jednak przyczyny wcześniejszego błędu NOx, dlatego ten temat pozostał do dalszej diagnostyki. Samochód został zgłoszony jako gotowy do odbioru.
02 Kontekst
Przyjęcie pojazdu

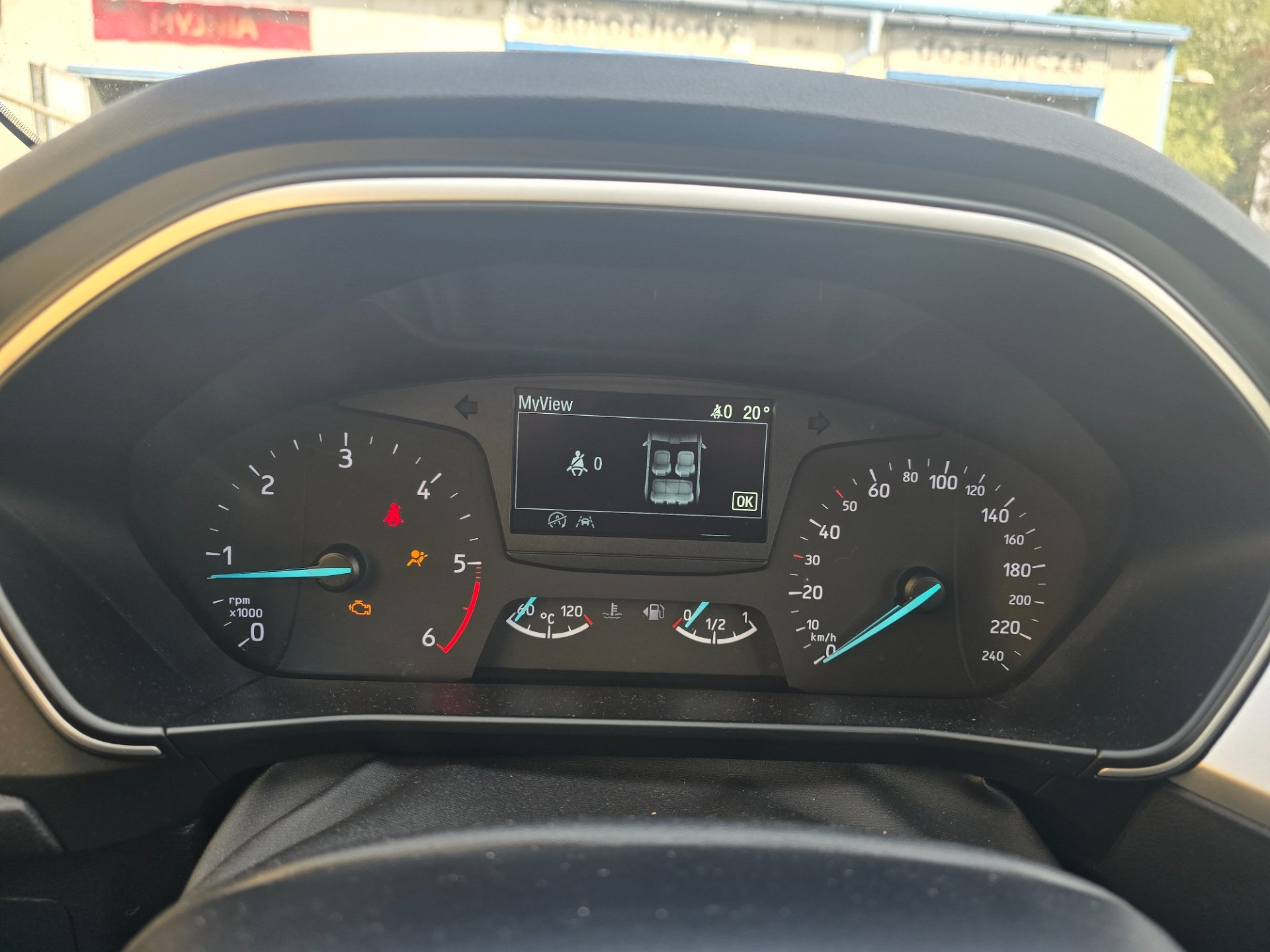

Kierowca zgłosił również komunikat awarii serwisowej systemu SOS. W odczycie sterownika silnika odnotowaliśmy błędy dotyczące korelacji ciśnień i sygnału przepływomierza, obok kodu związanego ze skutecznością układu NOx.
03 Kontekst

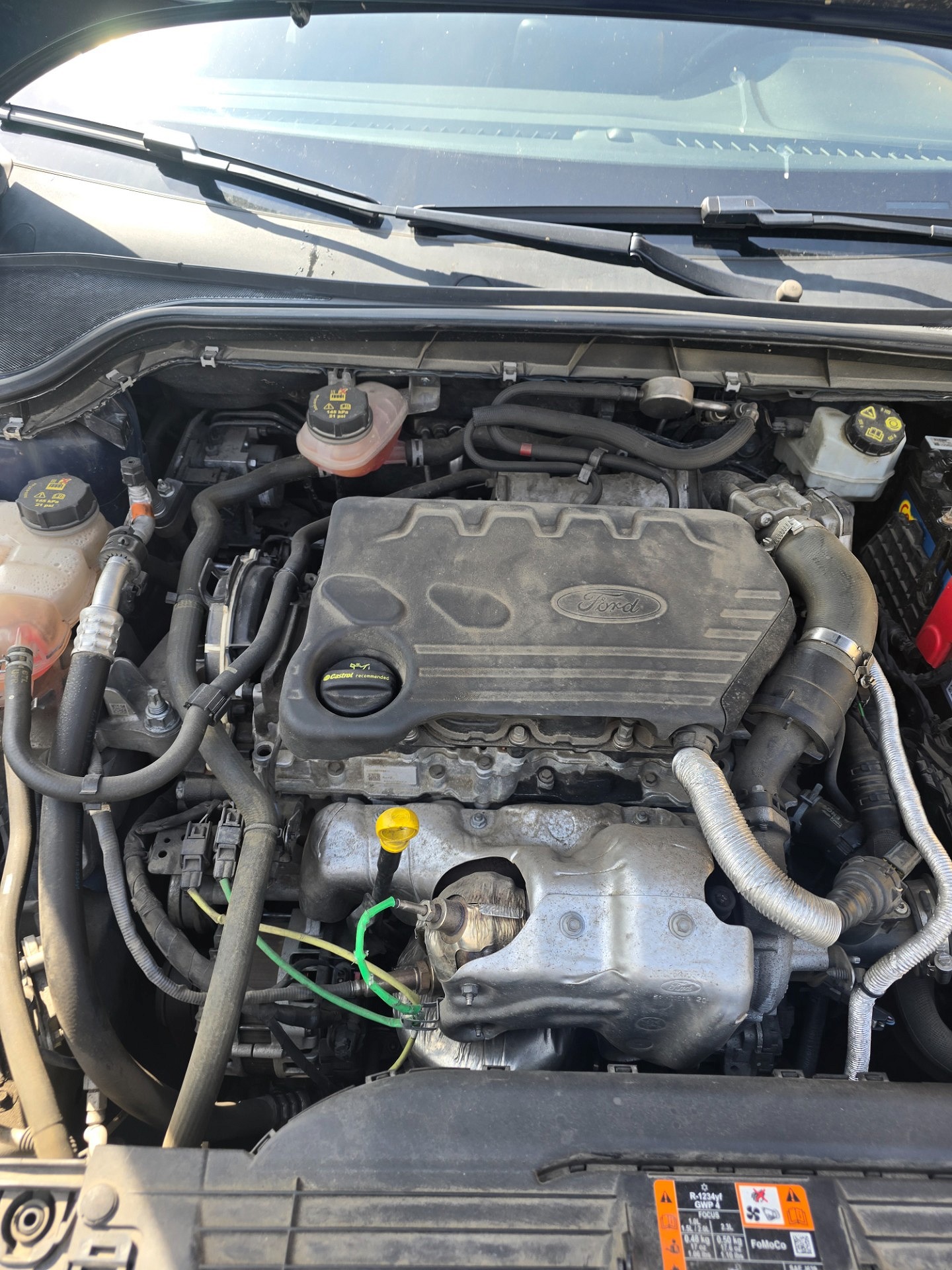

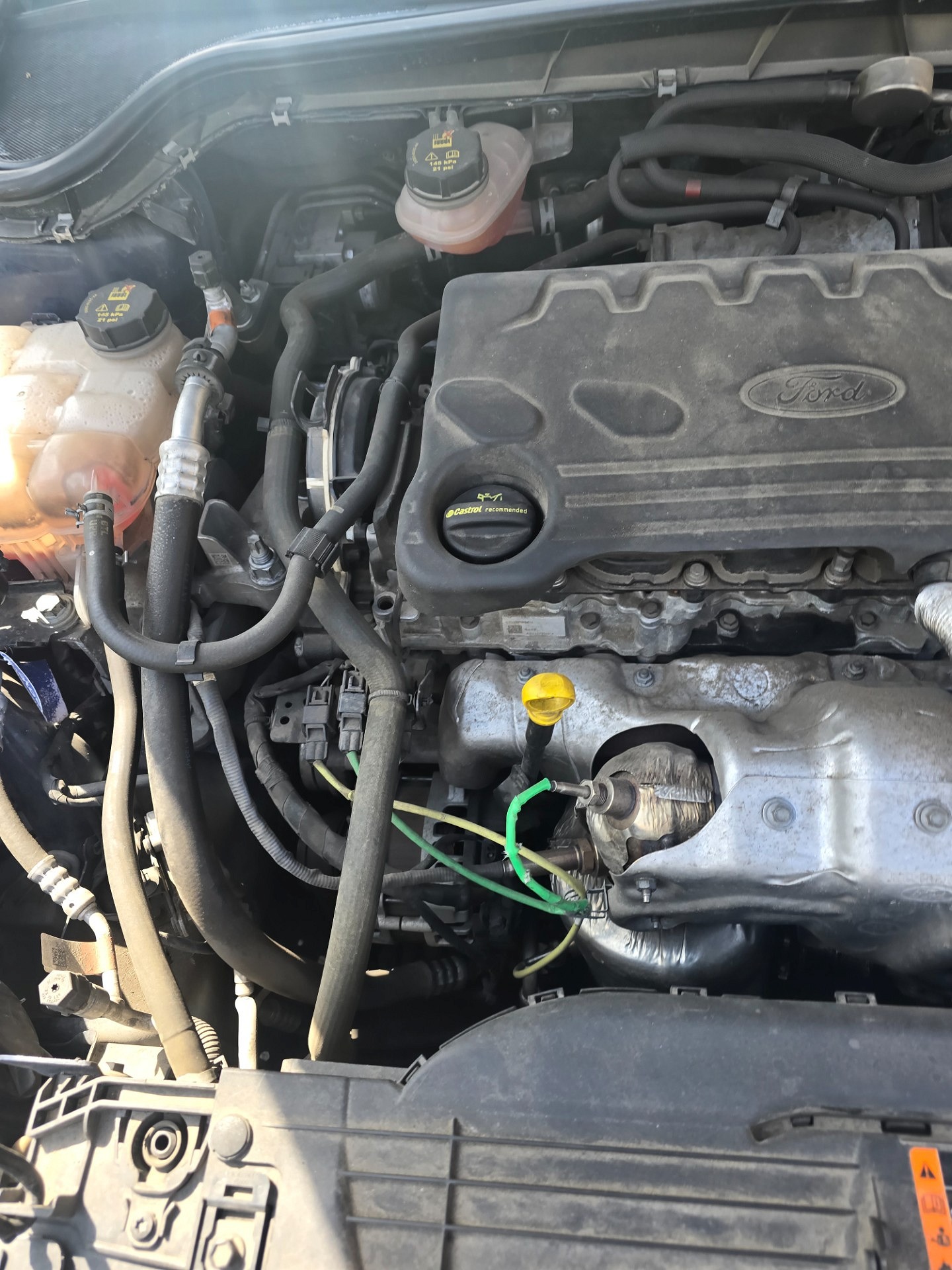

Komora silnika
Podczas kontroli poziomu płynu chłodniczego odnotowaliśmy jego niewielką ilość w zbiorniku.
04 Kontekst

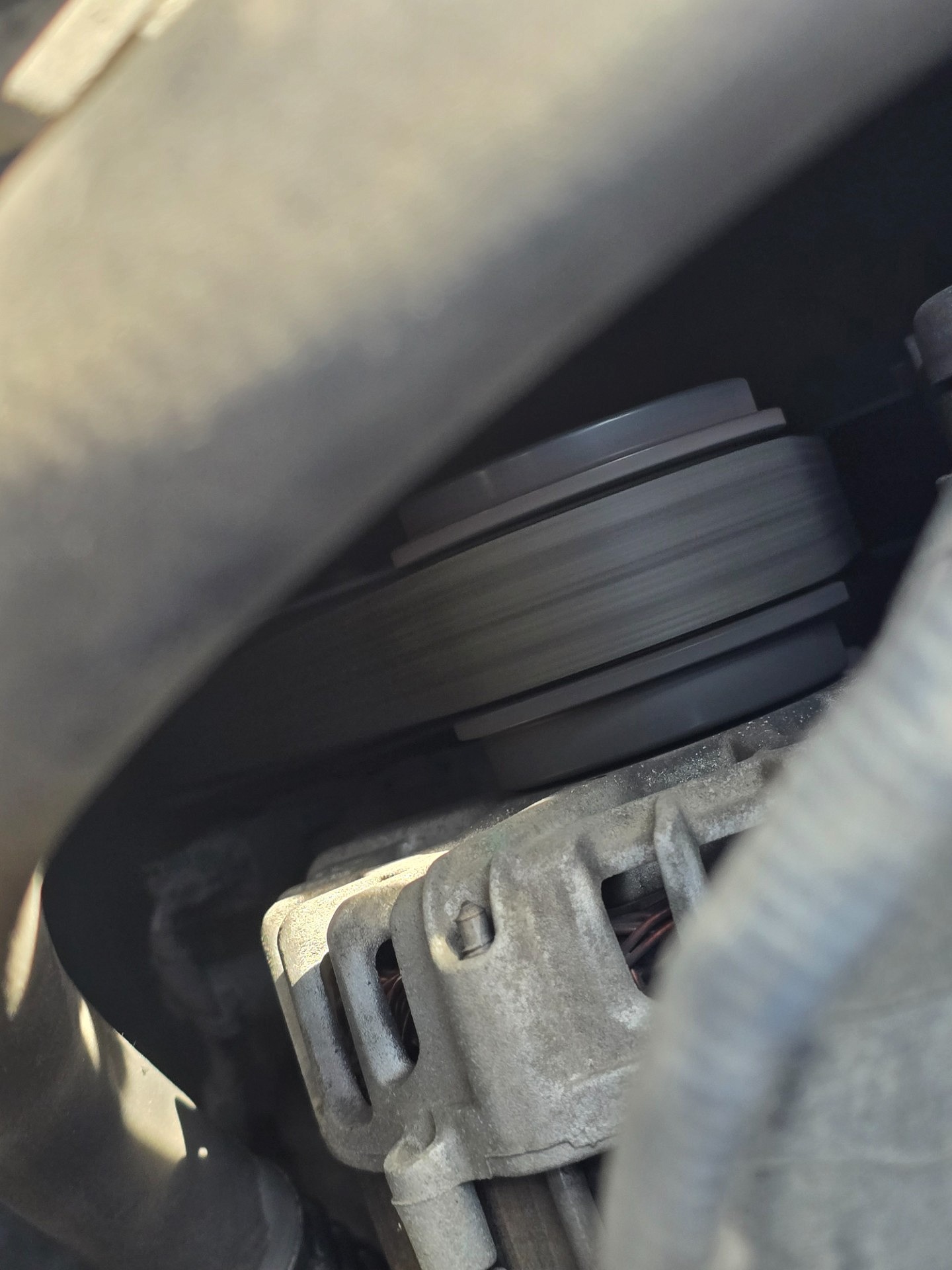

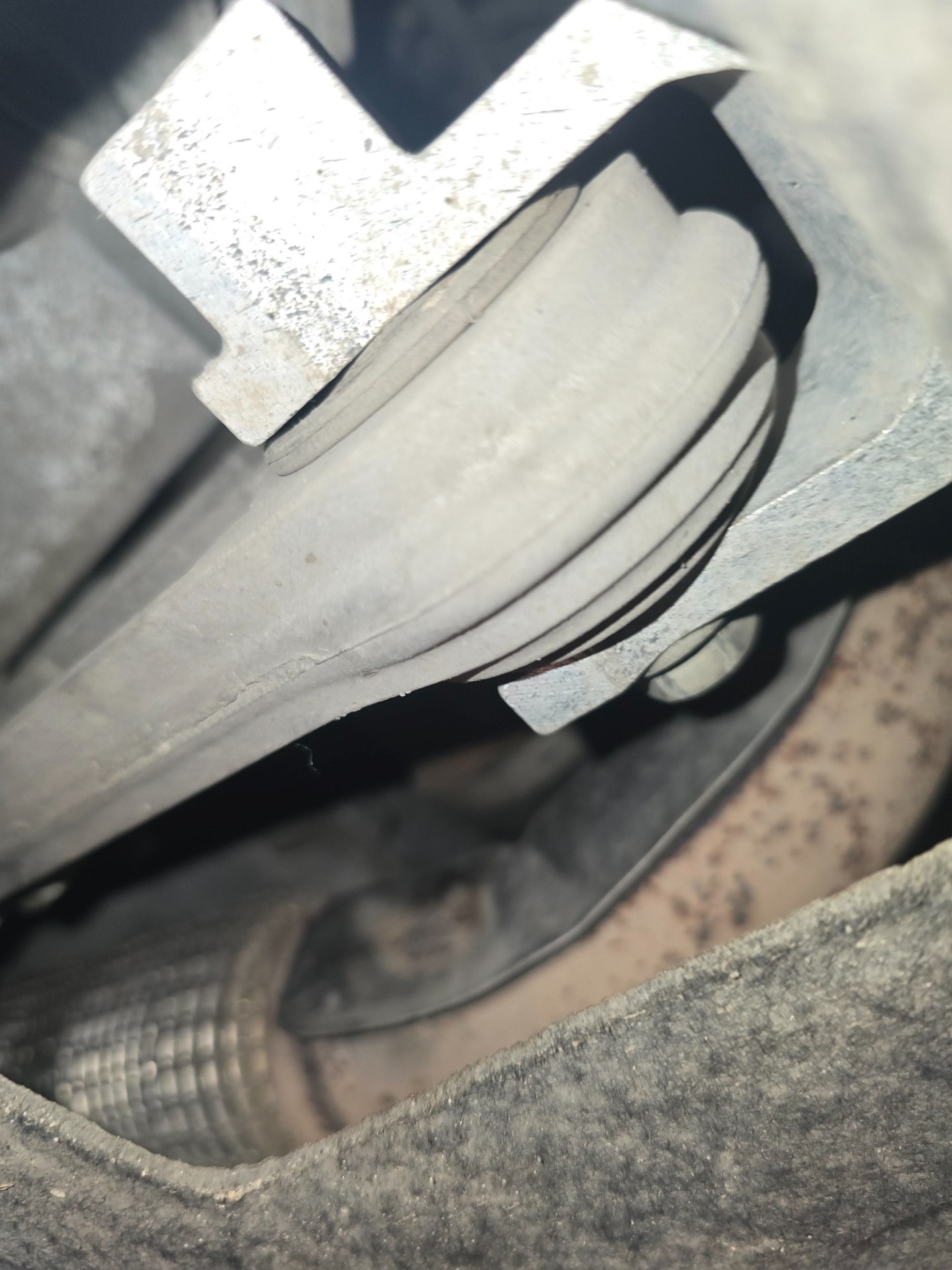

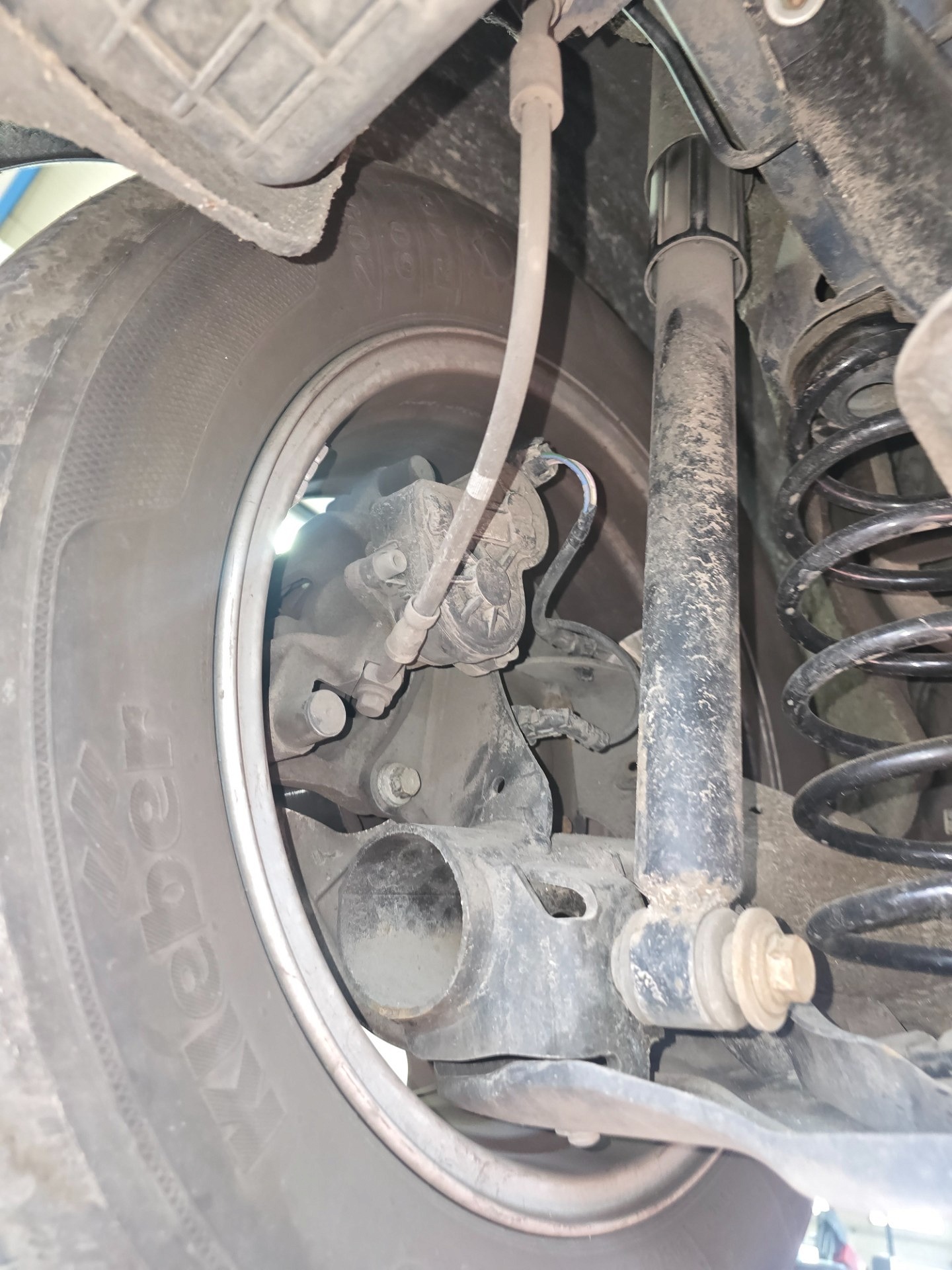

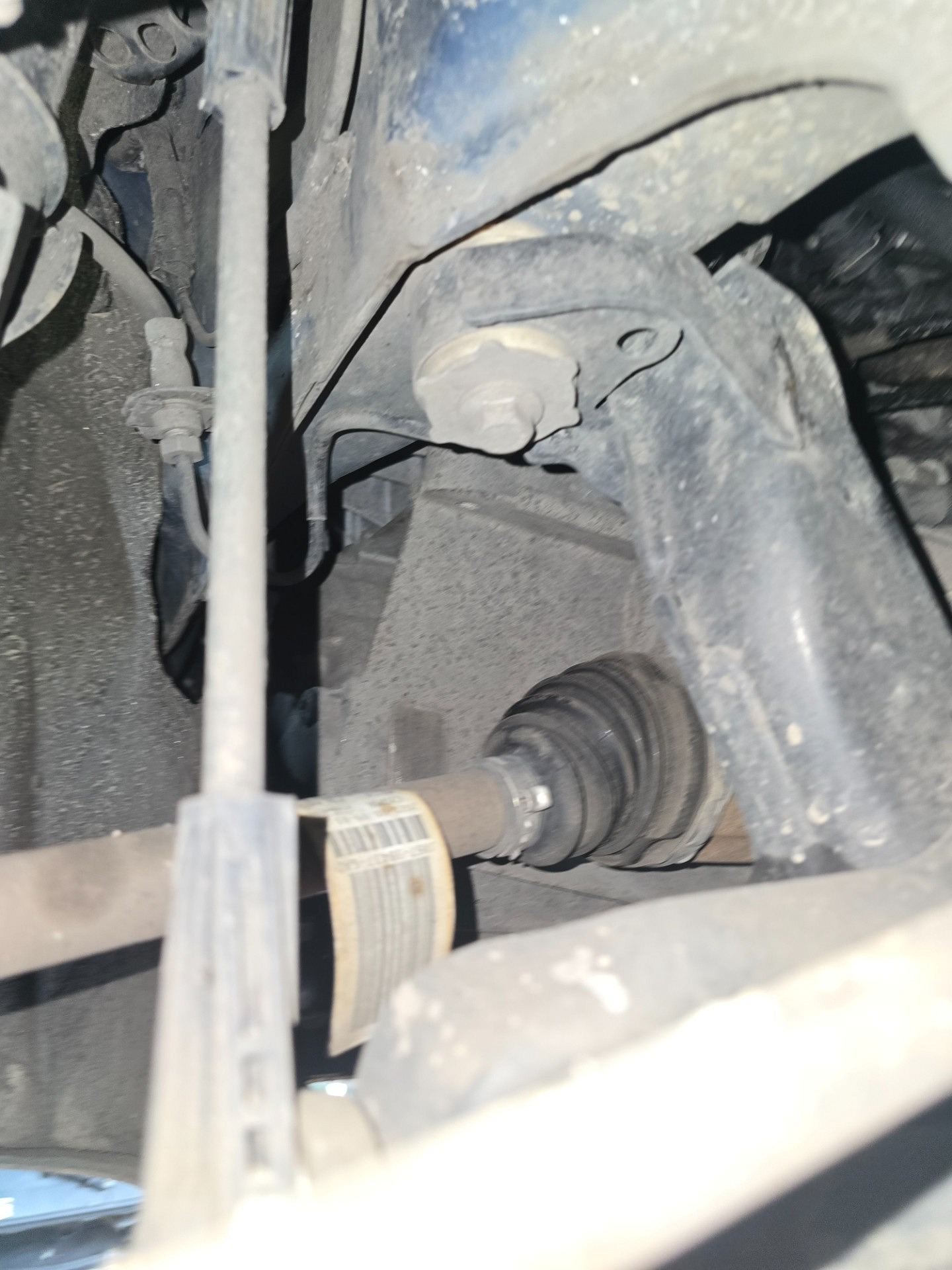

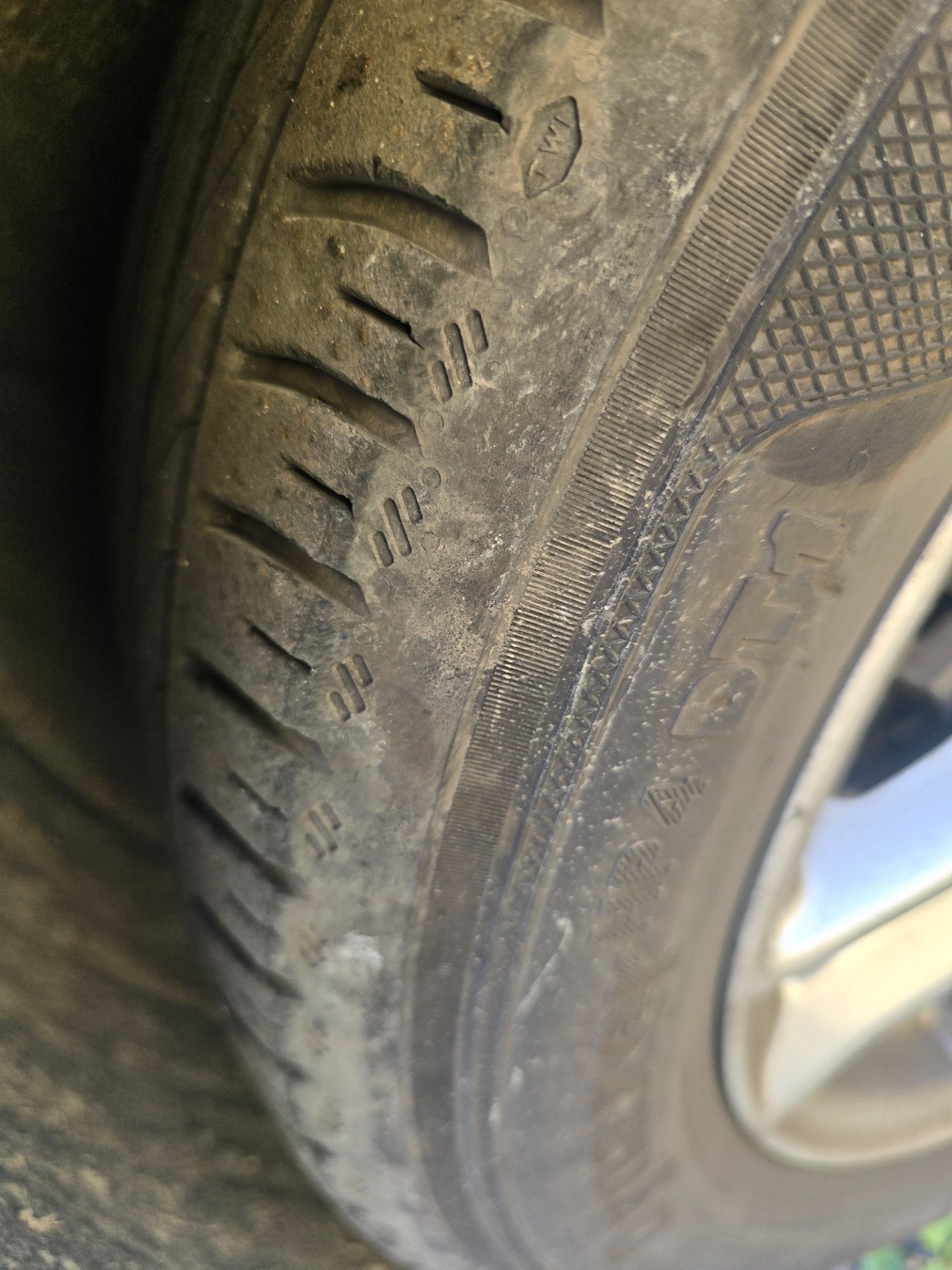

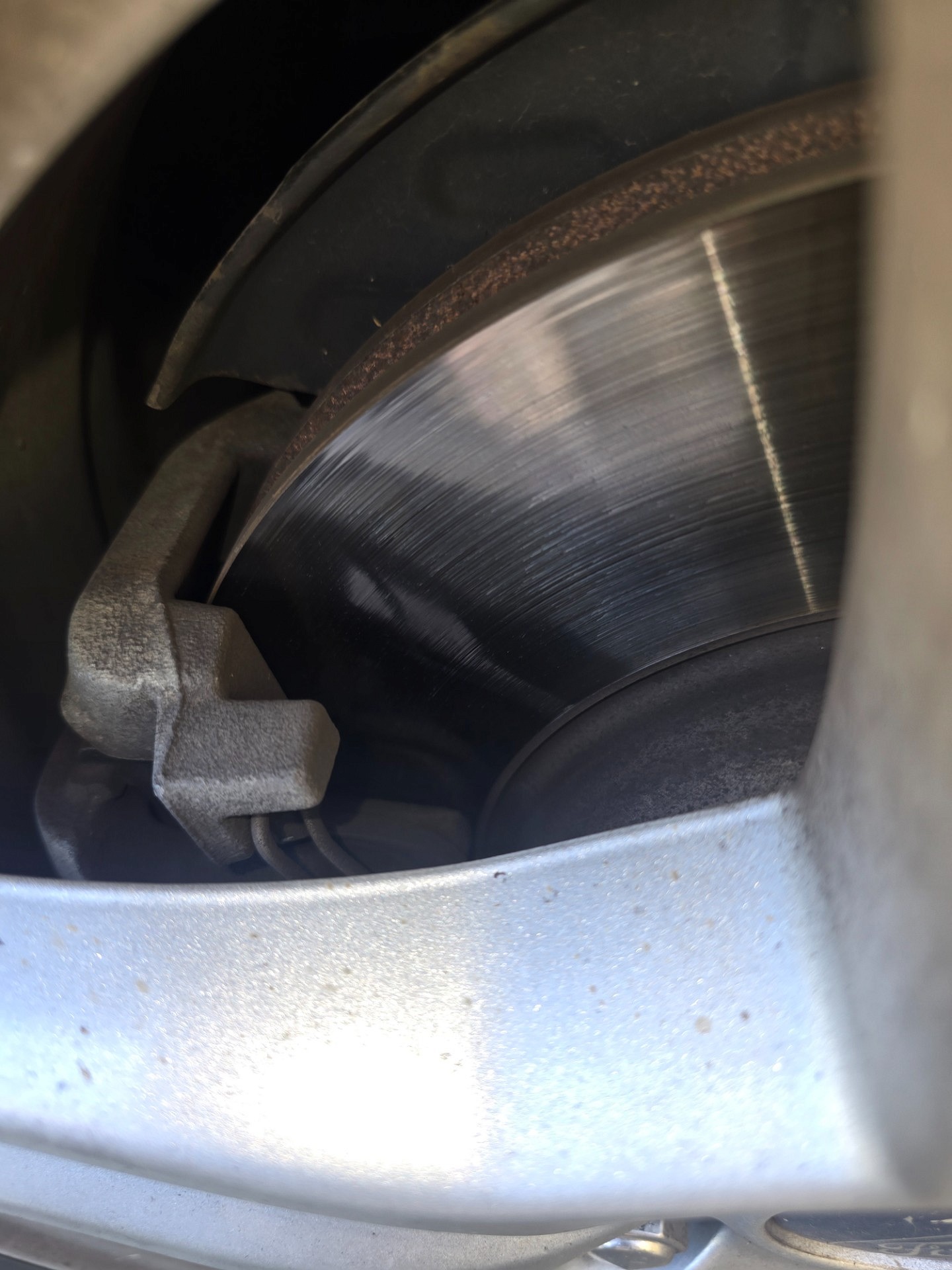

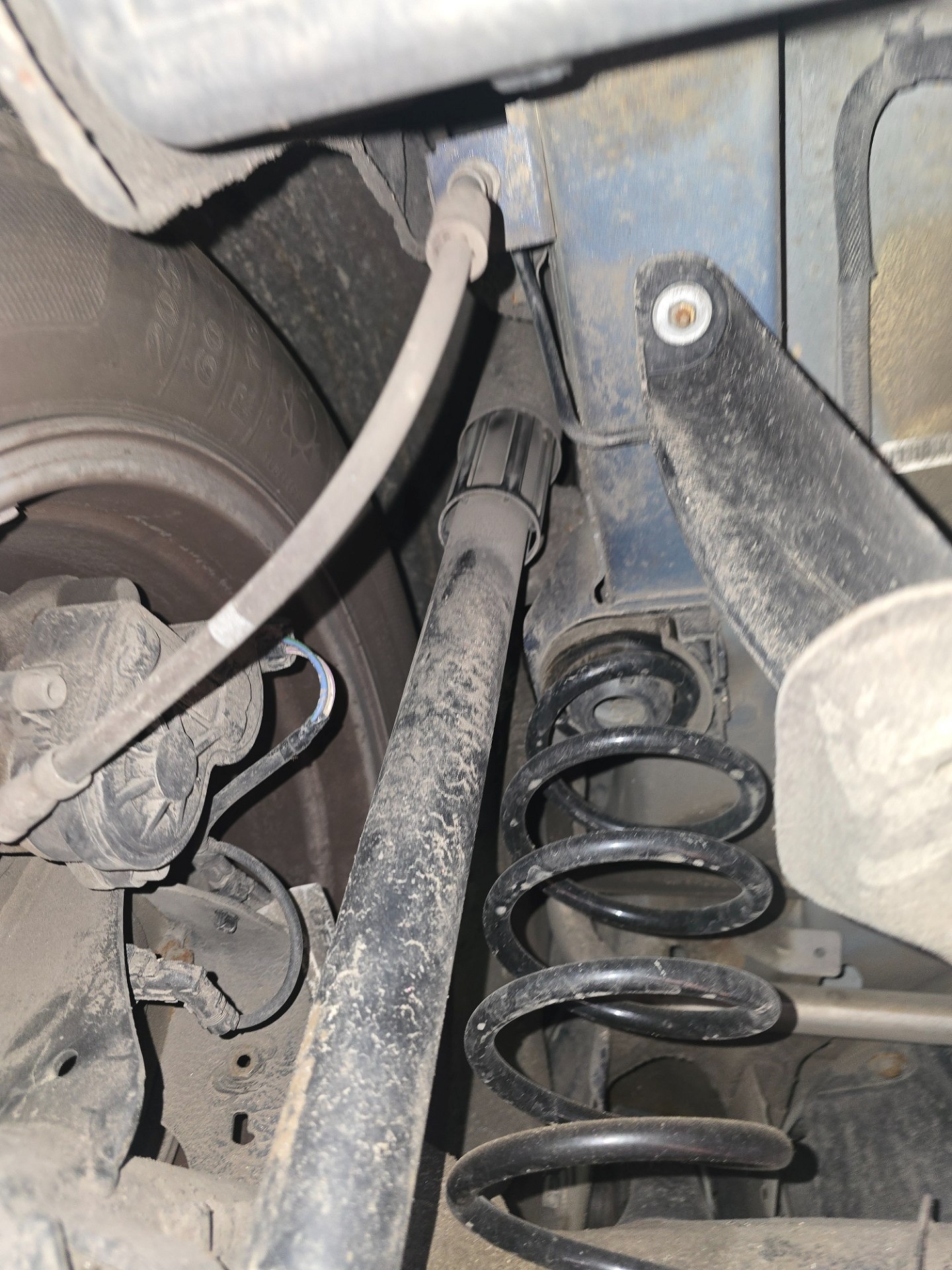

Zdjęcia z kontroli







1 / 7Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
W pierwszym odczycie sterownika silnika zapisano trzy błędy, w tym P006A00 dotyczący korelacji ciśnień, P110221 związany z przepływomierzem i P20EE00 dotyczący skuteczności układu NOx. Kolejny odczyt wykazał siedem kodów, obejmujących również ciśnienie paliwa, układ EGR i czujnik temperatury głowicy. W ośmiu następnych odczytach tego samego dnia nie było zapisanych kodów usterek. Nie potwierdza to jednak usunięcia przyczyny problemu z układem NOx, który wymaga dalszej diagnostyki.
Zobacz odczyty i kody błędów Odczyty: 10
Odczyt 1 Odczyt sterownika
Układ sterowania silnika MD1 CS005
P006A00Ciśnienie w kolektorze ssawnym/ ciśnienie spalin
Korelacja niezrozumiała
P110221przepływomierz masowy powietrza
Za niski sygnał
P20EE00Katalizator zasobnikowy NOx
Wydajność poniżej progu
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MD1 CS005
P006A00Ciśnienie w kolektorze ssawnym/ ciśnienie spalin
Korelacja niezrozumiała
P0088Rozdzielacz paliwa: ciśnienie
Zakłócenia działania
P110221przepływomierz masowy powietrza
Za niski sygnał
P245A00Zawór obejśc.chłodz.recyrk.spalin
Zakłócenia działania
P019300czujnik wysokiego ciśnienia paliwa
Przerwanie/sygnał za wysoki
P20EE00Katalizator zasobnikowy NOx
Wydajność poniżej progu
P102300Czujnik temperatury głowicy cylindrów
Przerwanie/sygnał za wysoki
Odczyt 3 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 4 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 5 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 6 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 8 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 9 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Odczyt 10 Odczyt sterownika
Układ sterowania silnika MD1 CS005
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
