Rzeczywista realizacja
OPEL INSIGNIA A
Wyciek oleju z napędu 4×4 – konieczne otwarcie skrzynki rozdzielczej
Opel Insignia A OPC trafił do nas z wyciekiem oleju ze skrzynki rozdzielczej napędu 4×4. Podczas demontażu okazało się, że jeden z uszczelniaczy znajduje się wewnątrz obudowy. Bez jej otwarcia nie mogliśmy usunąć wskazanego źródła wycieku.
Porozmawiaj o swoim auciePrzejdź przez historię01 Kontekst
Przebieg prac i zmiana zakresu naprawy
Początkowo zakładaliśmy, że uszczelniacze uda się wymienić bez otwierania skrzynki rozdzielczej. Po rozpoczęciu demontażu i wyjęciu jednego z nich okazało się jednak, że dwa uszczelniacze są dostępne od zewnątrz, ale trzeci znajduje się wewnątrz obudowy.
To właśnie ten wewnętrzny uszczelniacz wskazaliśmy jako źródło wycieku oleju przekładniowego. Wyjaśniliśmy kierowcy, że wymiana samych uszczelnień zewnętrznych nie rozwiąże problemu. Po przedstawieniu sytuacji otrzymaliśmy zgodę na otwarcie skrzynki i rozszerzenie naprawy.
Uzgodniony zakres uwzględnia demontaż elementów napędu i ramy pomocniczej, wymianę potrzebnych uszczelnień oraz oleju w skrzynce rozdzielczej i automatycznej skrzyni biegów. Przewidziano również ustawienie zbieżności przednich kół. Zlecenie pozostaje w trakcie realizacji, dlatego nie ma jeszcze potwierdzonego wyniku kontroli szczelności po naprawie.
02 Kontekst

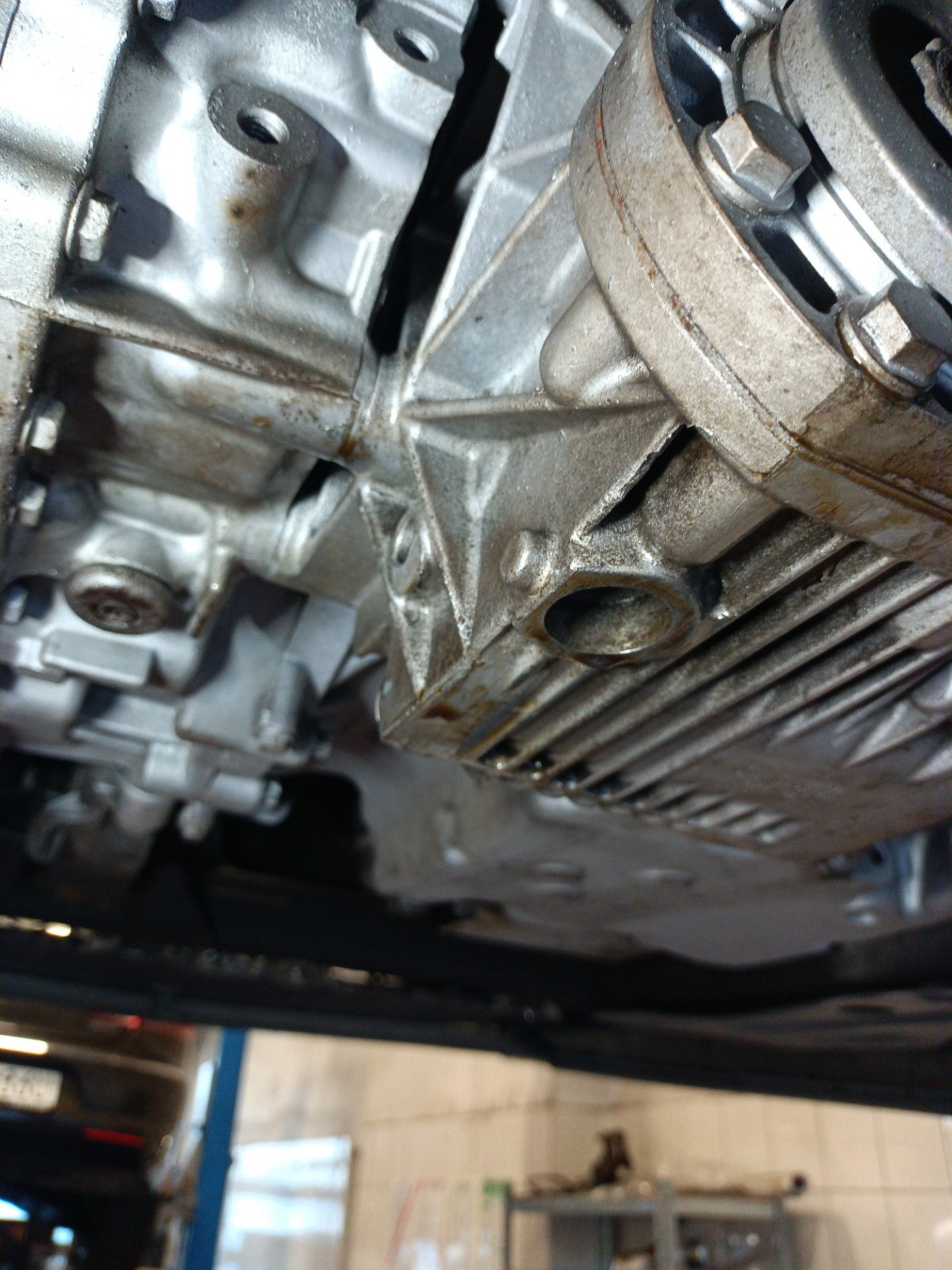

Wyciek między skrzynią biegów a skrzynką rozdzielczą
Podczas kontroli podwozia odnotowaliśmy wyciek na połączeniu skrzyni biegów ze skrzynką rozdzielczą. Samo położenie śladów oleju nie pozwalało jeszcze ustalić, który uszczelniacz wymaga wymiany. Rozstrzygnęły to dalsze prace demontażowe.
1 / 1Przesuń, by zobaczyć więcej
03 Kontekst
Komora silnika – informacja o rozrządzie
W punkcie kontrolnym odnotowano brak informacji o wcześniejszej wymianie rozrządu. Nie był on objęty zakresem bieżącej naprawy.
1 / 1Przesuń, by zobaczyć więcej
04 Kontekst

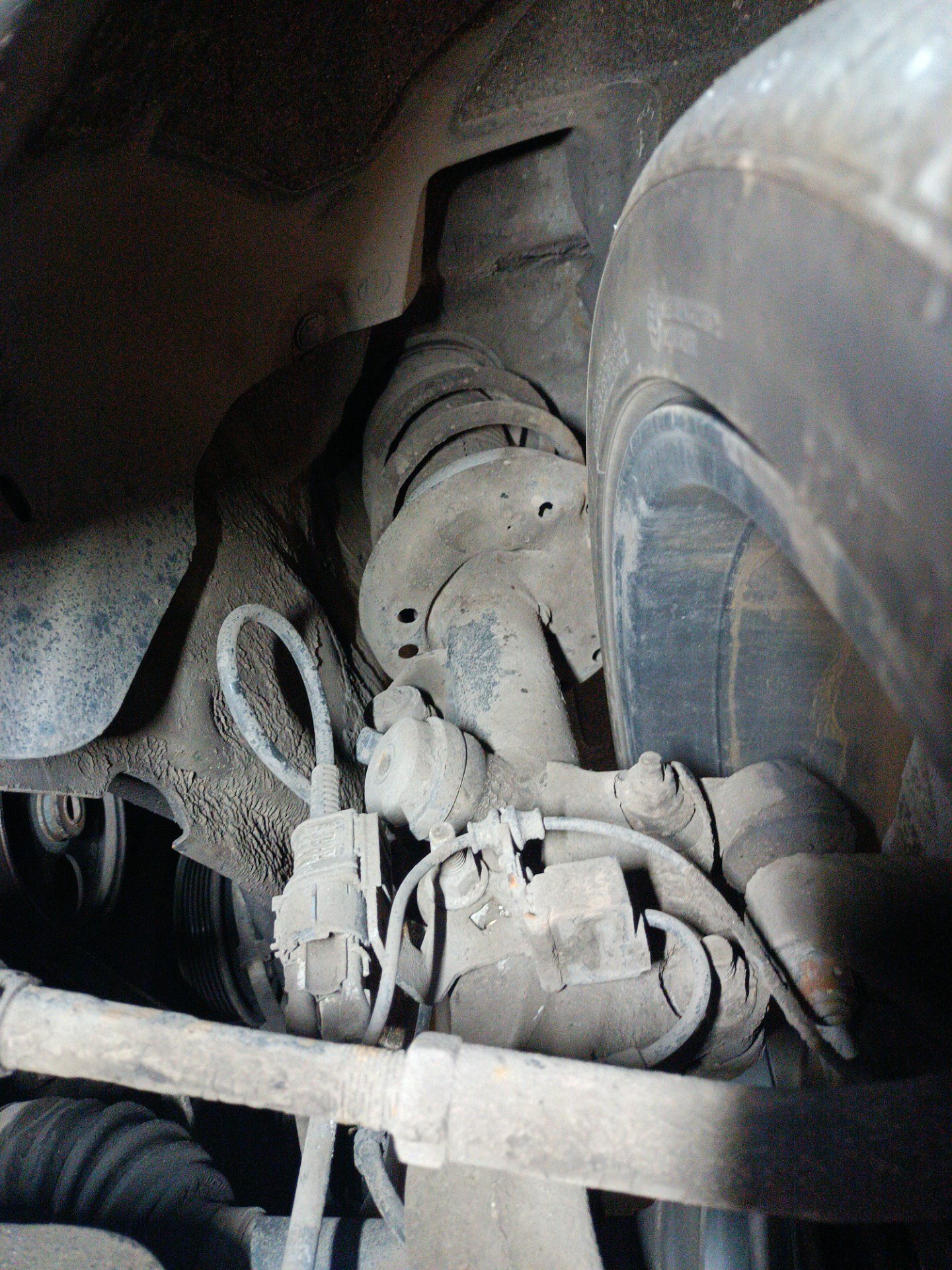

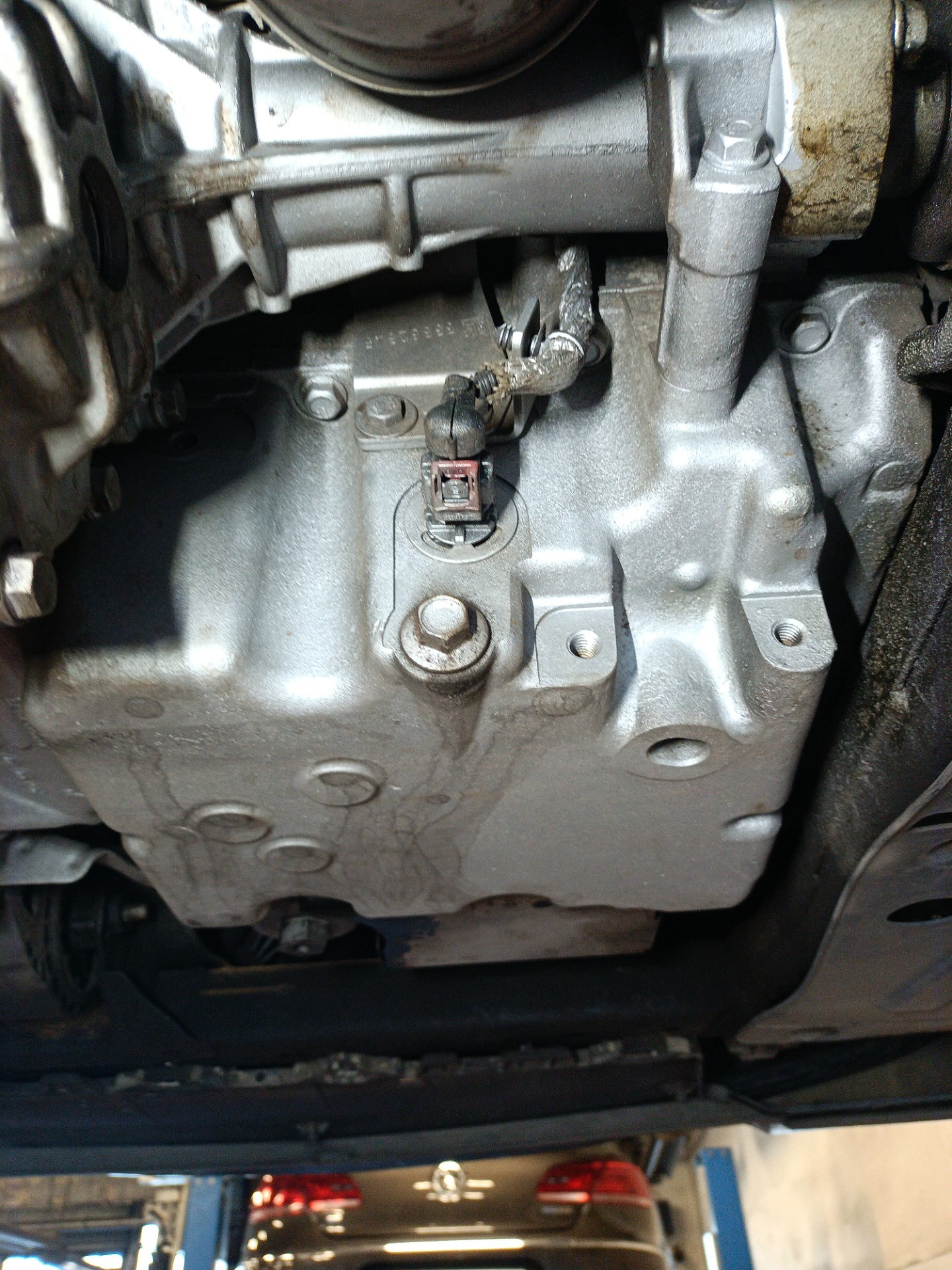

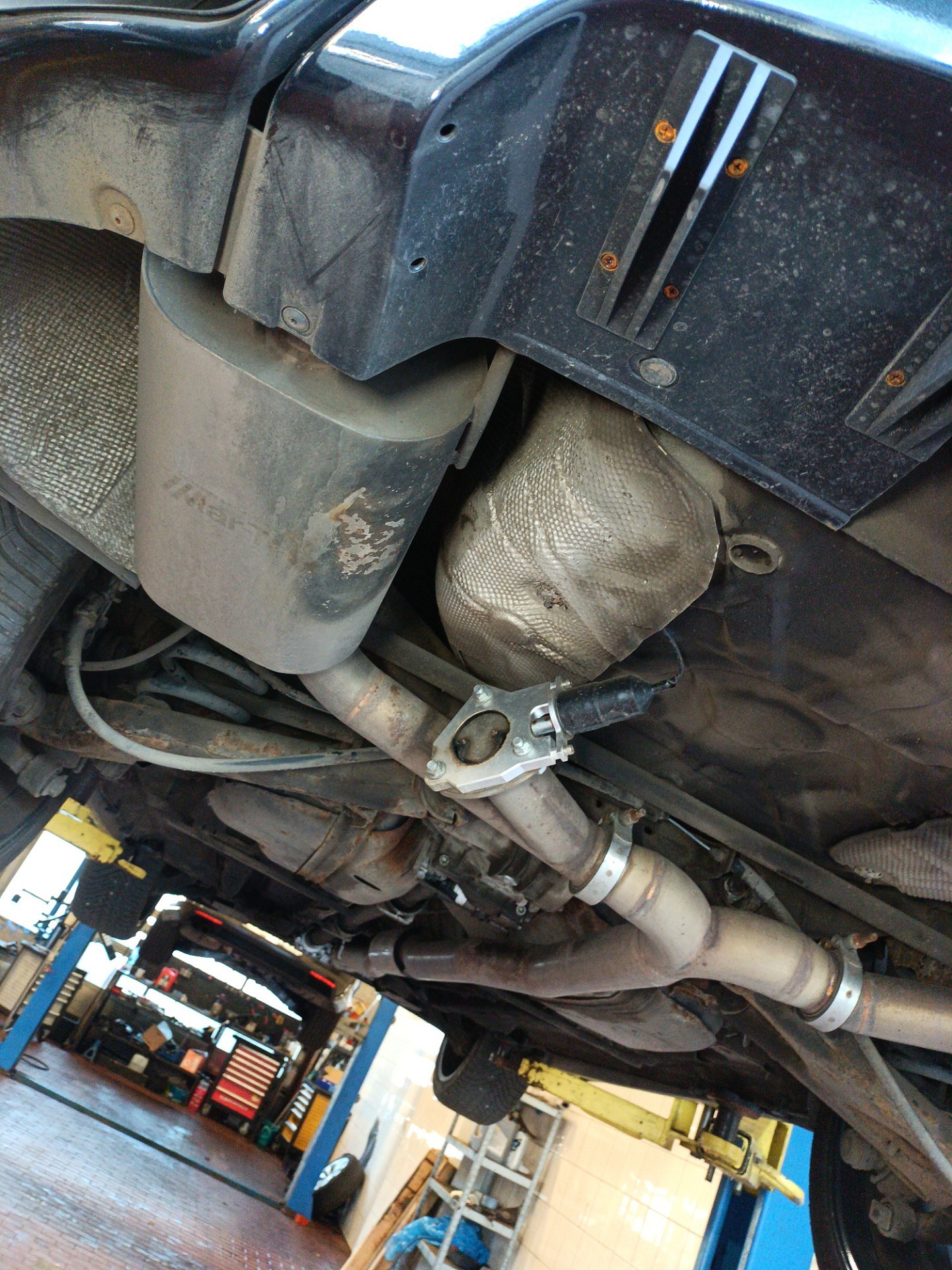

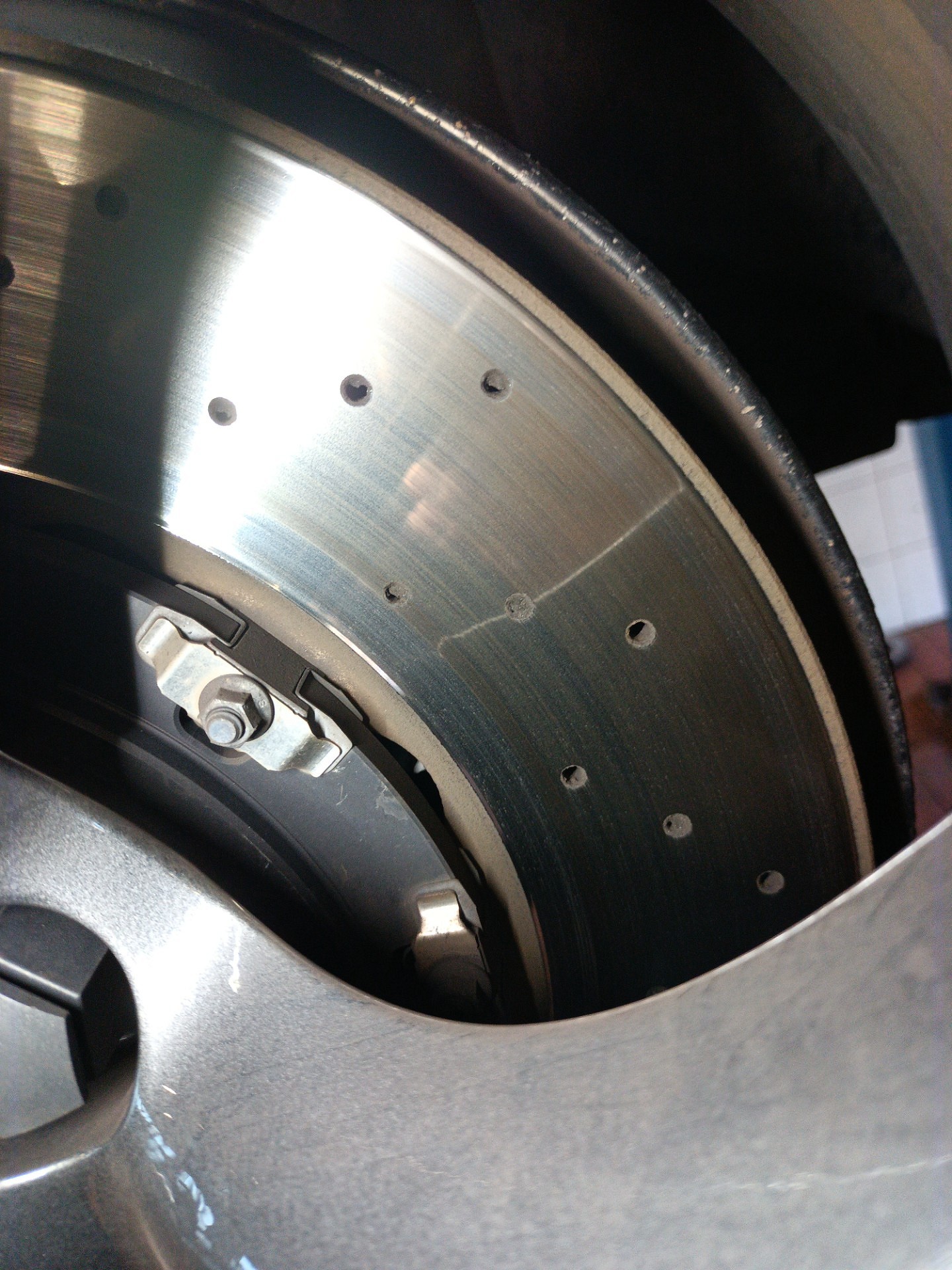

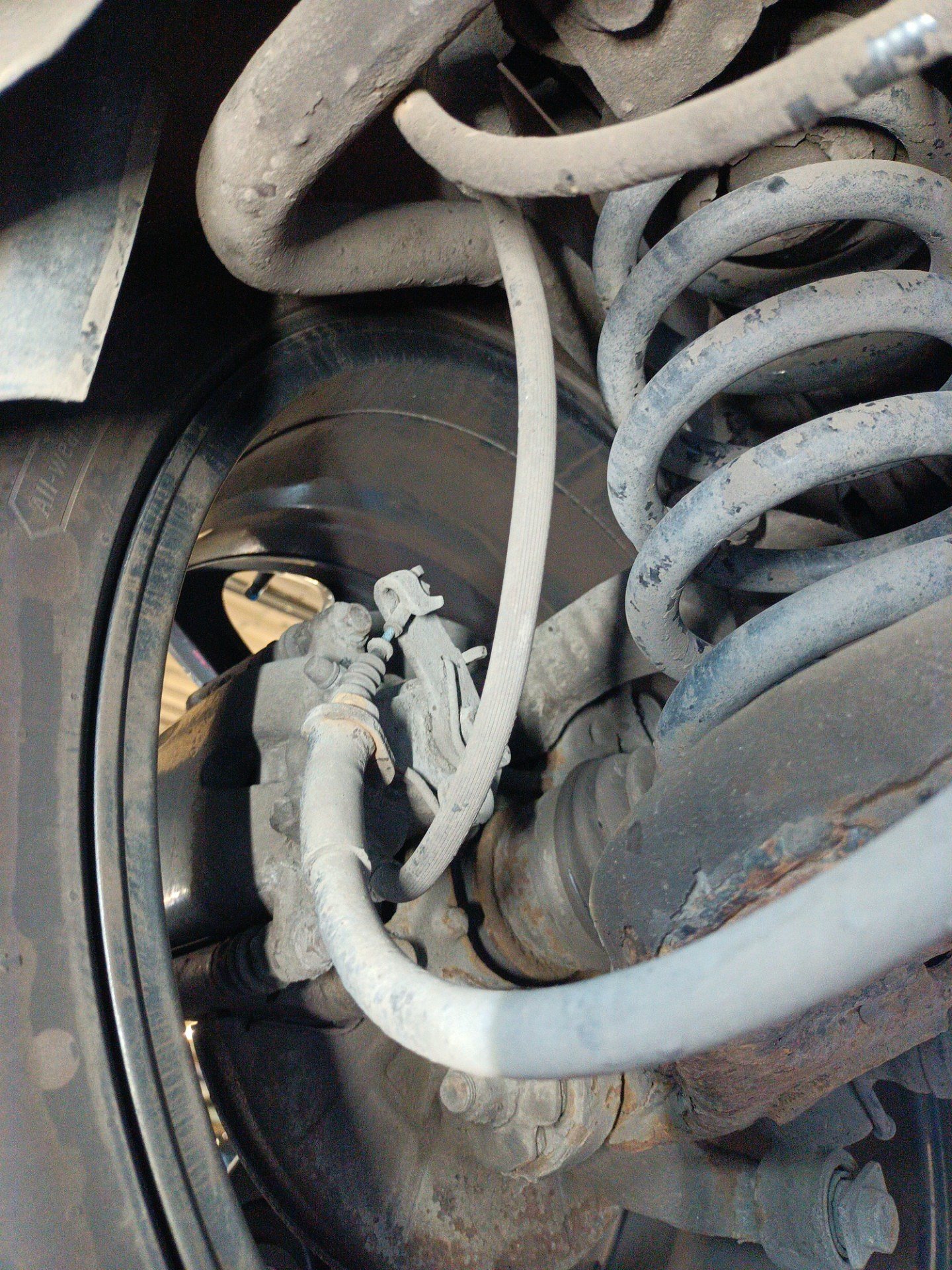

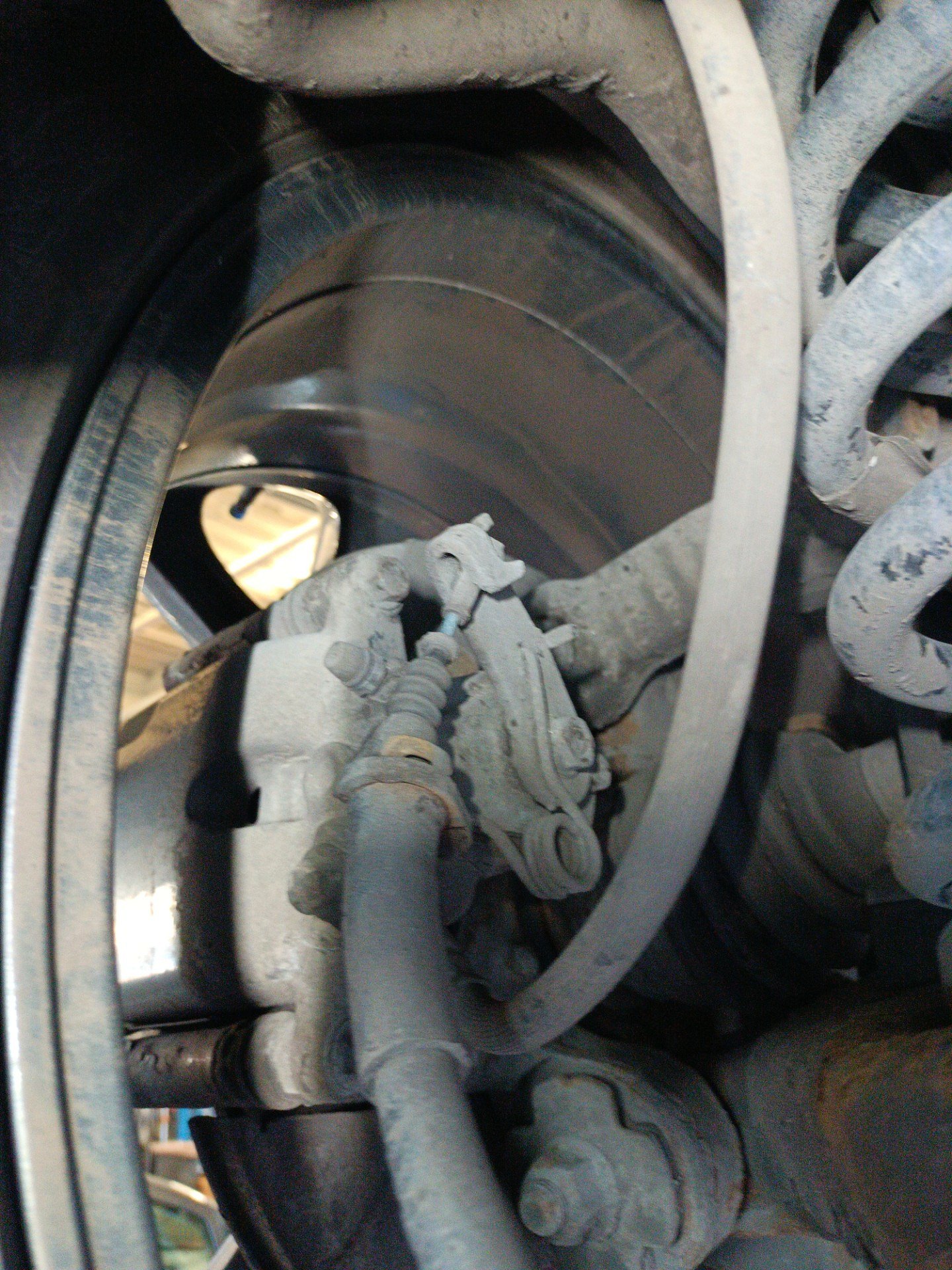

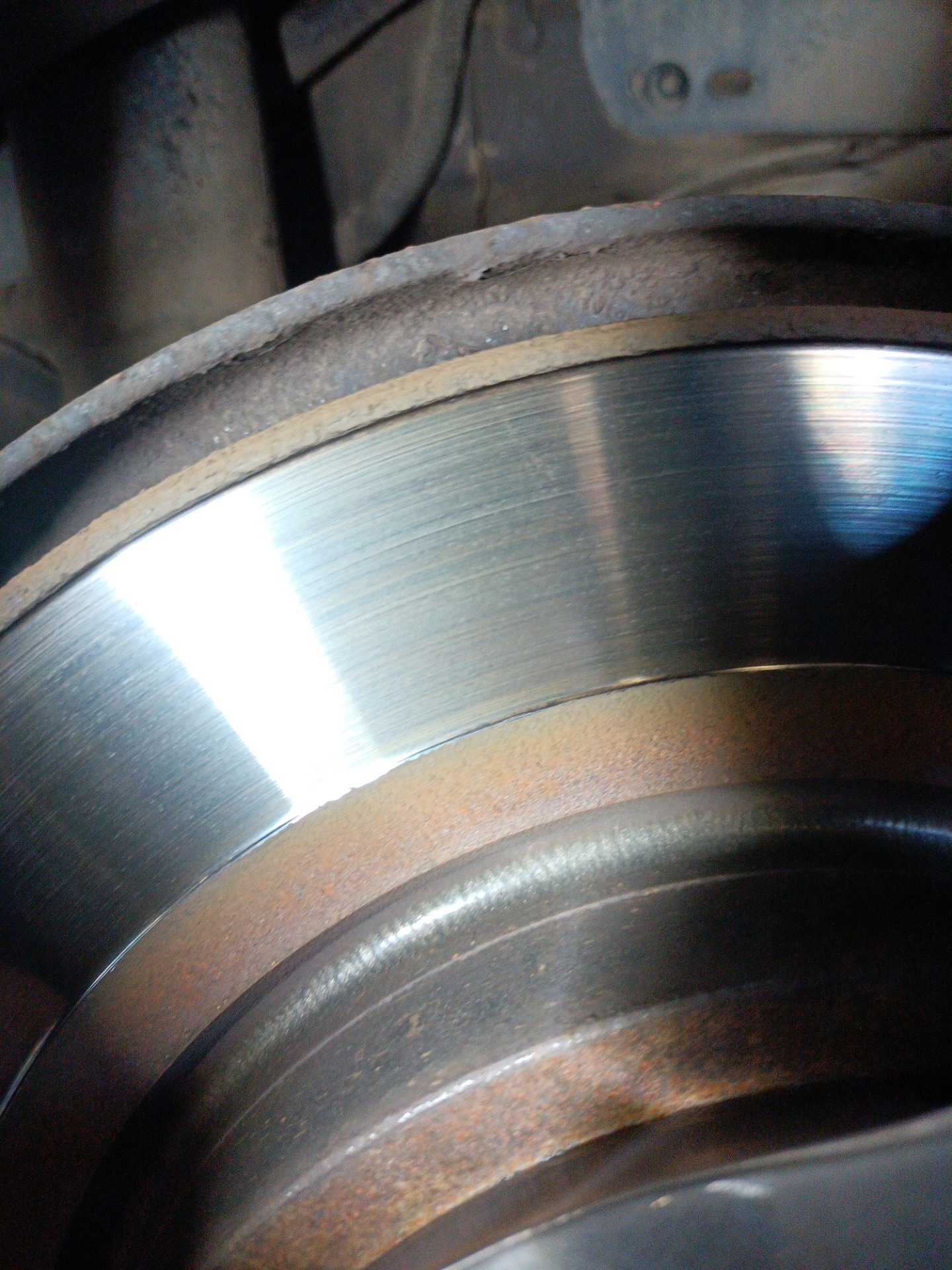

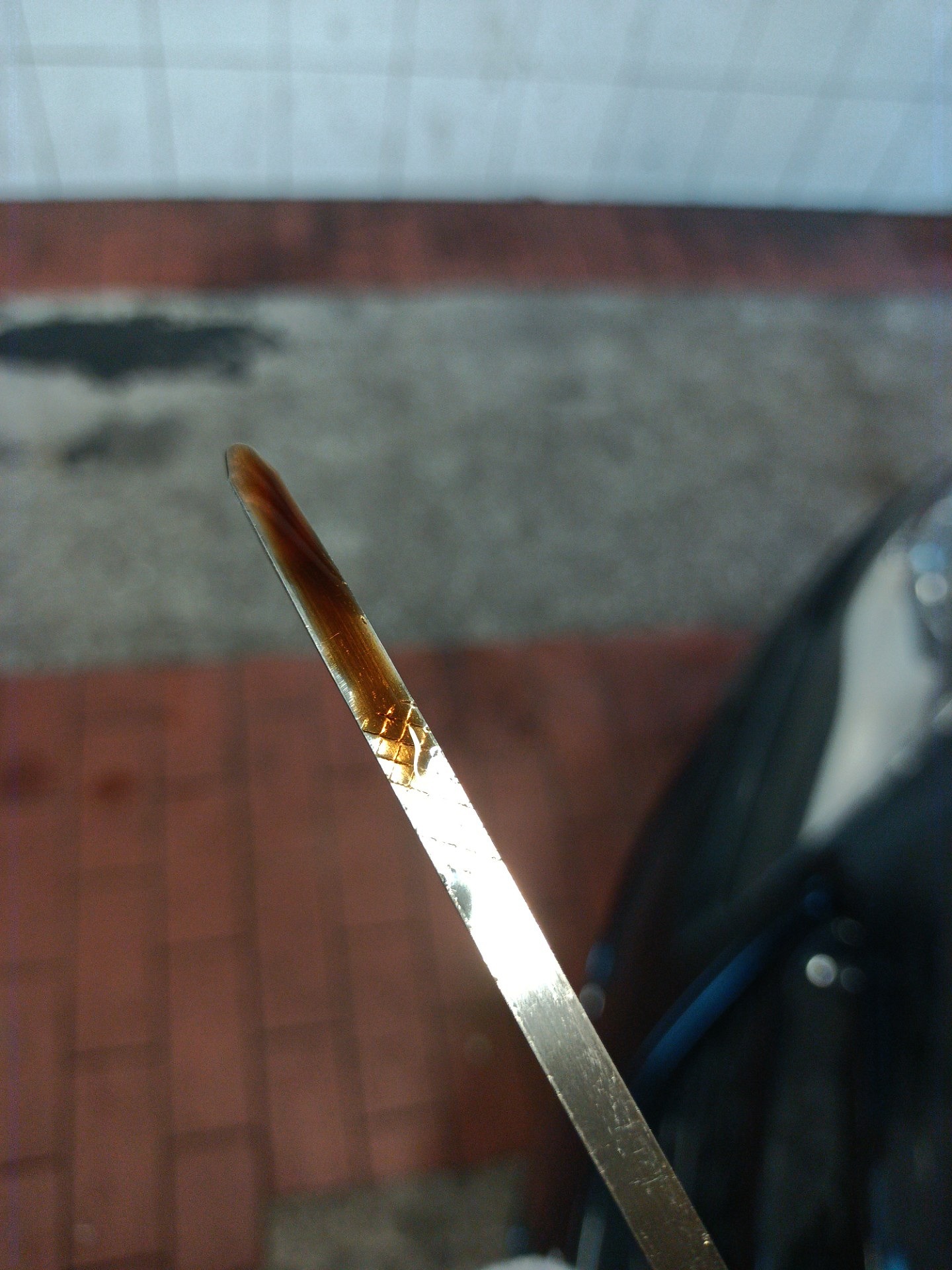

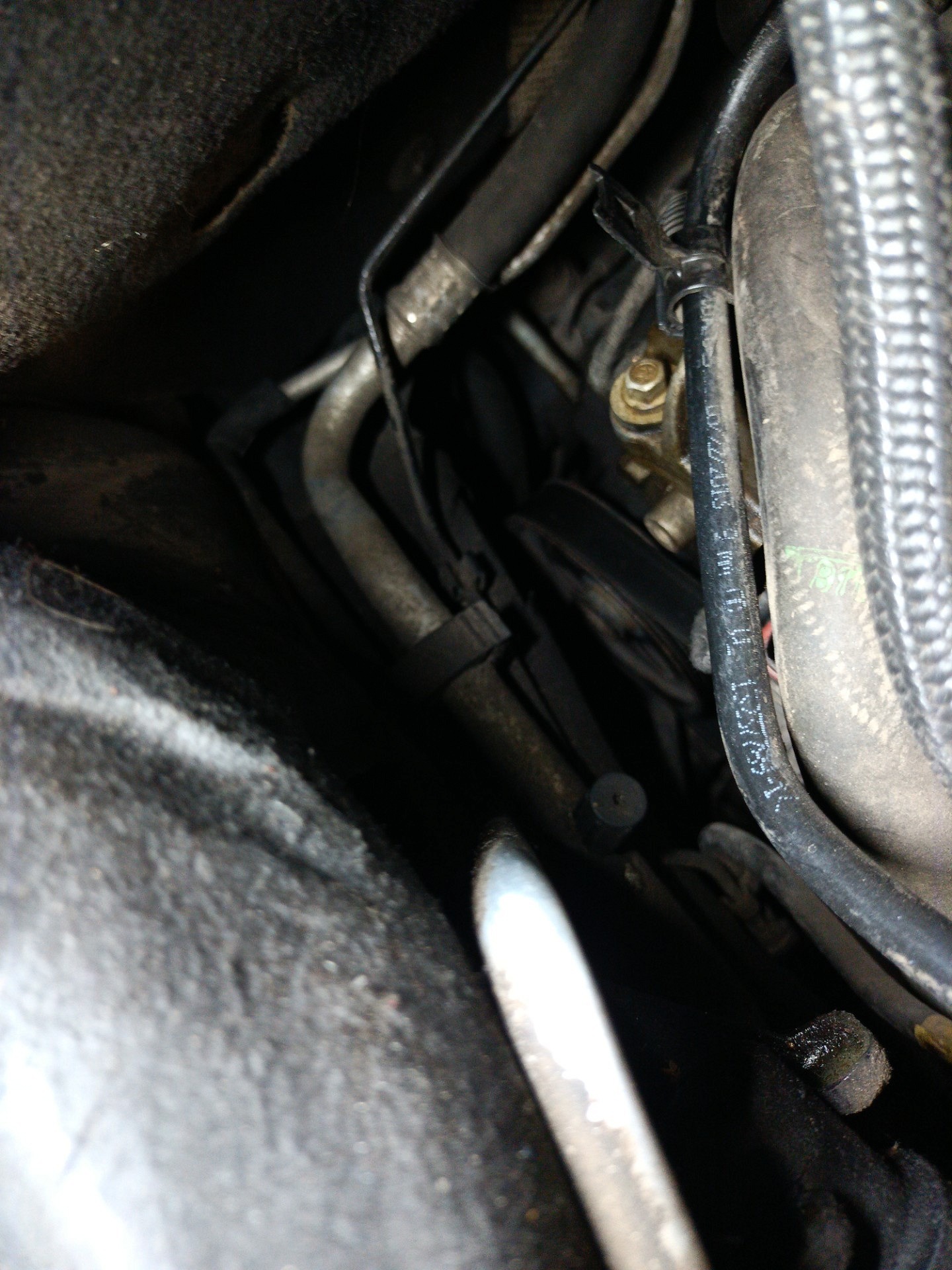

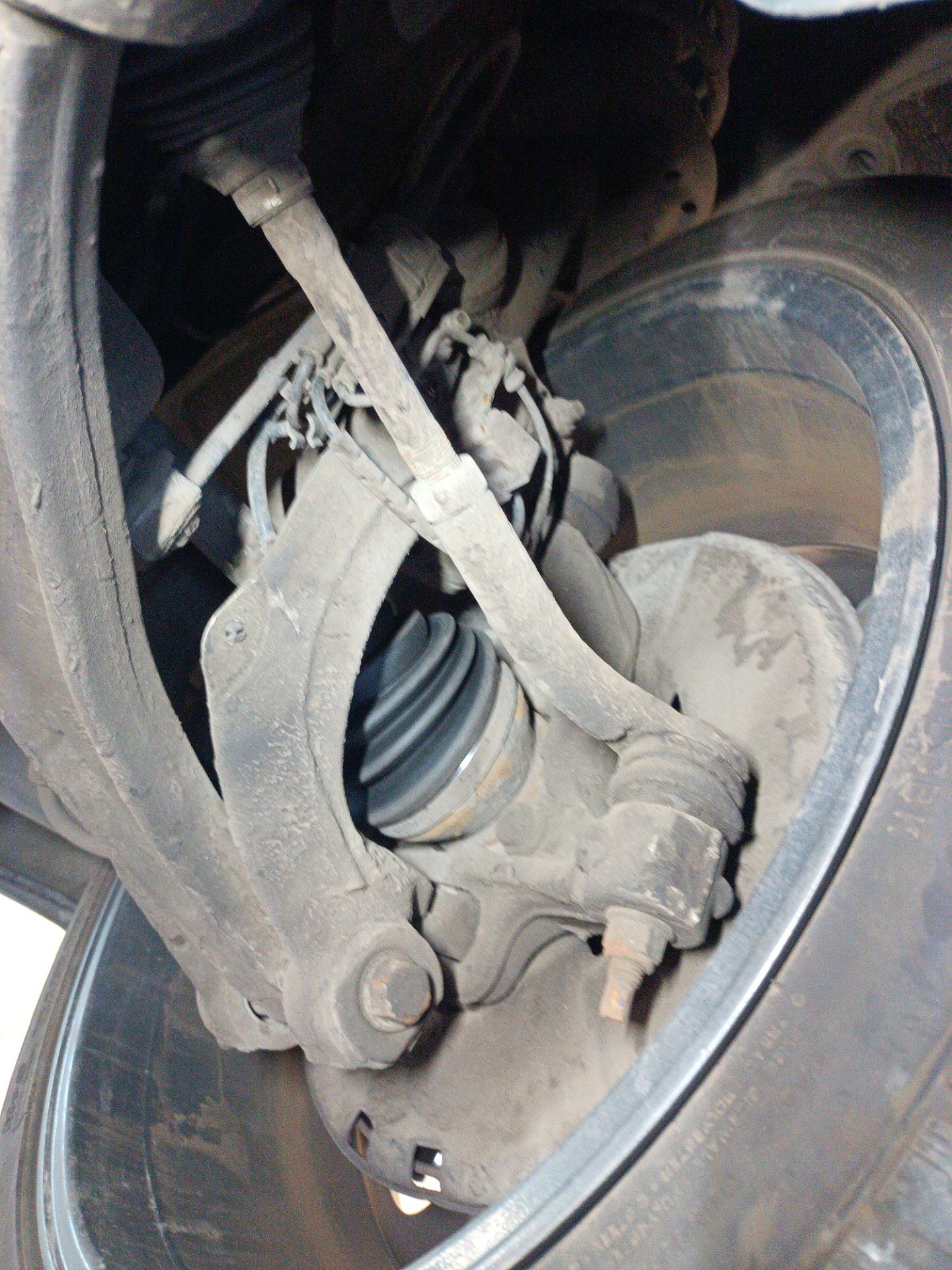

Zdjęcia z kontroli
1 / 10Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
W diagnostyce Bosch KTS odnotowaliśmy między innymi kod P0522 dotyczący zbyt niskiego napięcia sygnału czujnika ciśnienia oleju oraz U0126 wskazujący na brak komunikacji z komponentem skrzynki rozdzielczej. W kolejnych odczytach sterownika silnika i skrzynki rozdzielczej kody te już nie występowały. Pozostały jednak inne wpisy w pamięci sterowników pojazdu. Odczyt komputerowy nie rozstrzyga mechanicznej przyczyny wycieku oleju.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
U0422Komunikacja z systemem
Niestabilne dane
P0522Czujnik ciśnienia oleju
Zbyt niskie napięcie
Odczyt 3 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Odczyt 4 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
U0126Komunikacja z komponentem
Brak komunikacji
Odczyt 6 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 8 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 9 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 10 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 12 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
Twoja codzienność też jest ważna
Co ułatwi Ci naprawę?
Auto na czas naprawySamochód zastępczy za 5 zł/h+
Potrzebujesz auta do pracy lub codziennych spraw? Samochód zastępczy kosztuje 5 zł/h. Przy ustalaniu wizyty zapytaj o dostępność i zasady wynajmu.
Sprawdź samochody zastępczeWiększy wydatekNaprawa na raty 0%+
W MOTOER możesz skorzystać z naprawy na raty 0%. Ustal koszt naprawy i sprawdź warunki finansowania przed podjęciem decyzji.
Sprawdź naprawę na raty 0%Punkty na kolejne usługiAplikacja Klubu MOTOER+
Zbieraj punkty w Klubie MOTOER i wymieniaj je na darmowe usługi. W aplikacji sprawdzisz aktualny wybór i potrzebną liczbę punktów.
Zobacz, co daje Klub MOTOER
Teraz Twoje auto
Co dzieje się
w Twoim samochodzie?
Podaj model i opisz problem. Ustalimy, od czego zacząć.
Gdy chcesz wiedzieć więcej
Zakres i podobne przypadki.
Opracowanie: Mateusz Radzajewski
12 zdjęćOPEL INSIGNIA A
Opel Insignia A – kontrola hamulców ujawniła problem z zaciskiem i zawieszeniem
11 zdjęćOPEL ASTRA J Sports Tourer
Piski podczas jazdy, zużyte tylne hamulce i urwana rura tłumika
