Rzeczywista realizacja
VW CC B7
VW CC B7, wymiana łańcucha rozrządu
Auto trafiło do nas z niepokojącym dzwonieniem w silniku i zapaloną kontrolką check engine. W tym przypadku przygotowaliśmy także dokumentację do zgłoszenia gwarancyjnego po zakupie pojazdu, a zakres prac objął wymianę łańcucha rozrządu oraz prace towarzyszące przy demontażu i ponownym uszczelnieniu osprzętu.
Porozmawiaj o swoim auciePrzejdź przez historię01 Zgłoszenie
Dzwonienie w silniku i przygotowanie dokumentacji
Zgłoszenie dotyczyło niepokojących odgłosów z okolic silnika. W rozmowie właściciel opisał metaliczne dzwonienie, a zlecenie było częścią procedury gwarancyjnej po zakupie auta, dlatego oprócz samej naprawy przygotowaliśmy też obszerną fotorelację.
02 Kontrola
Co jeszcze wyszło podczas oględzin

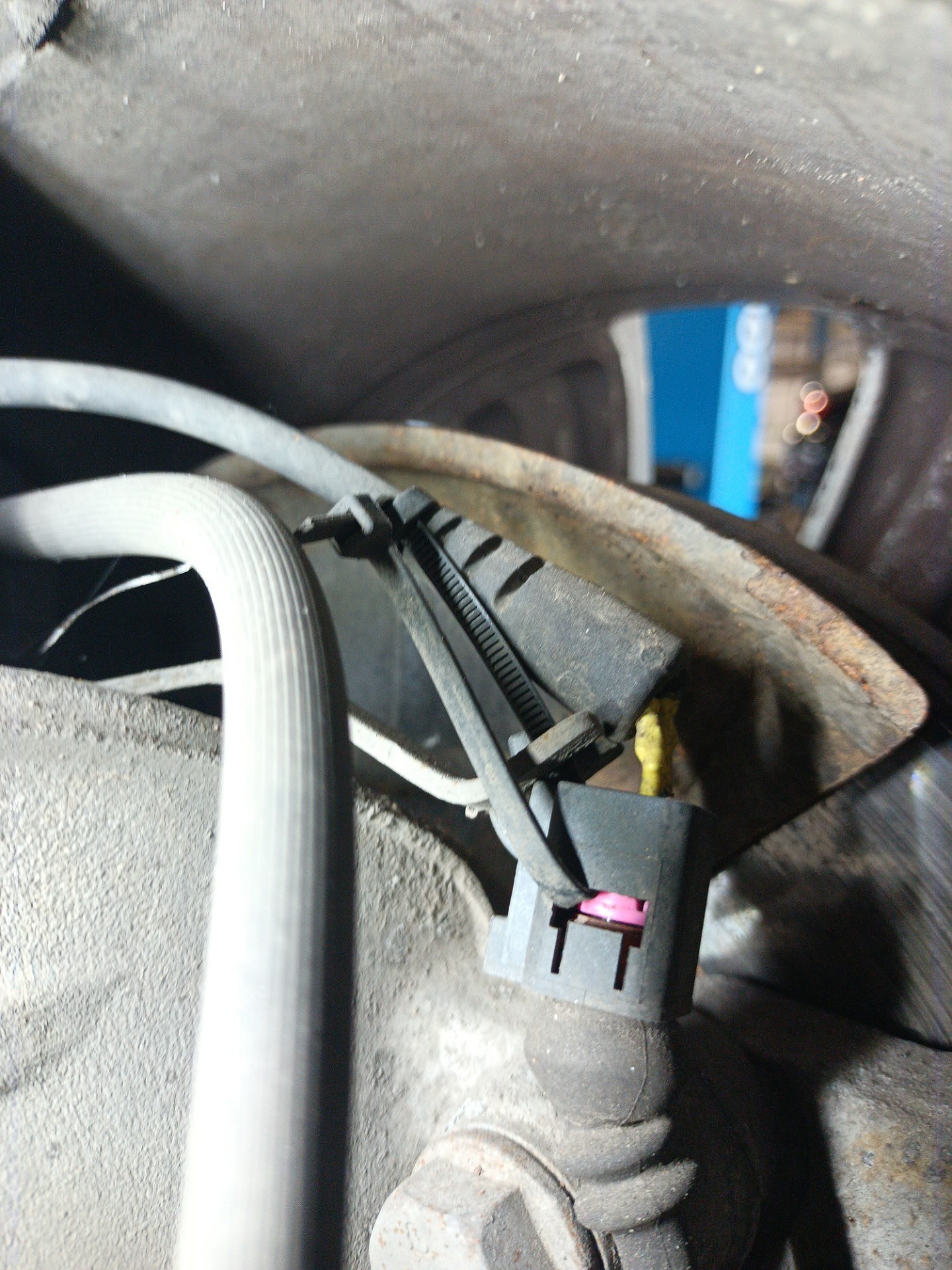

Poza głównym problemem z rozrządem w fotorelacji odnotowaliśmy też kilka dodatkowych usterek: mocno utleniony skraplacz klimatyzacji, uszkodzone gniazdo czujnika zużycia klocka z przodu po lewej stronie, zużyty lewy tylny amortyzator oraz mocno skorodowaną obejmę wydechu z uszkodzonym tłumikiem drgań.
1 / 3Przesuń, by zobaczyć więcej
03 Wykonana praca

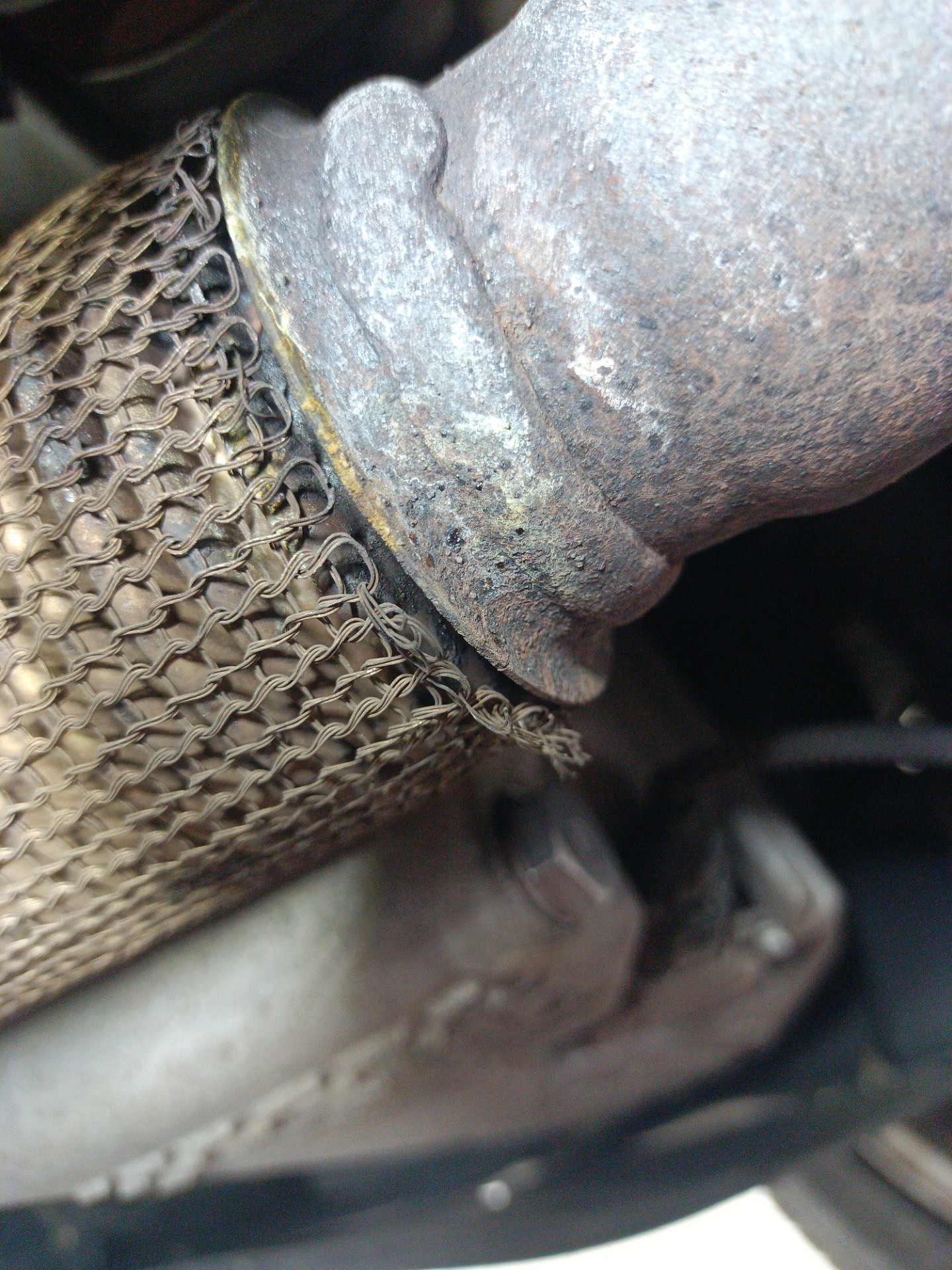

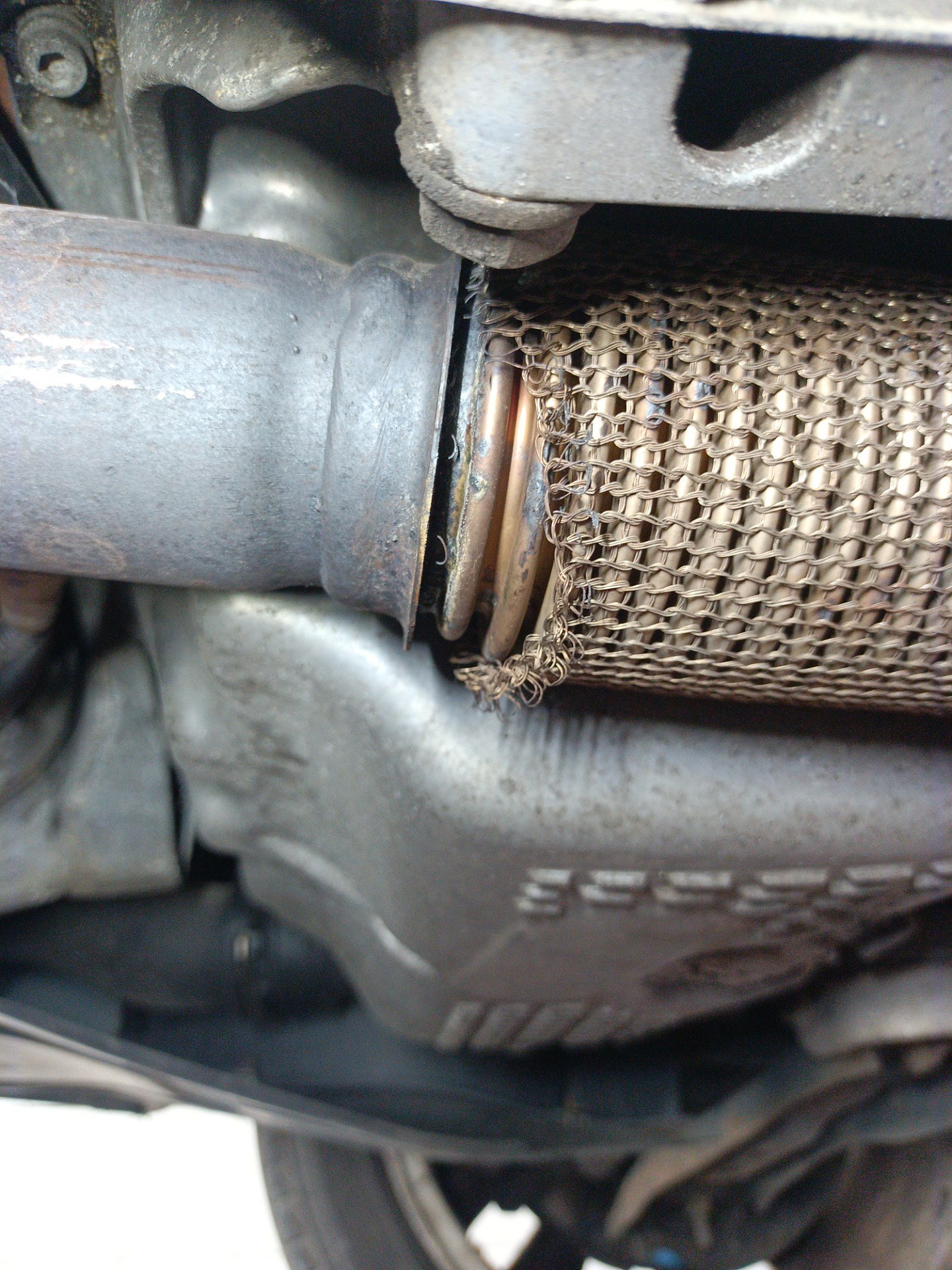

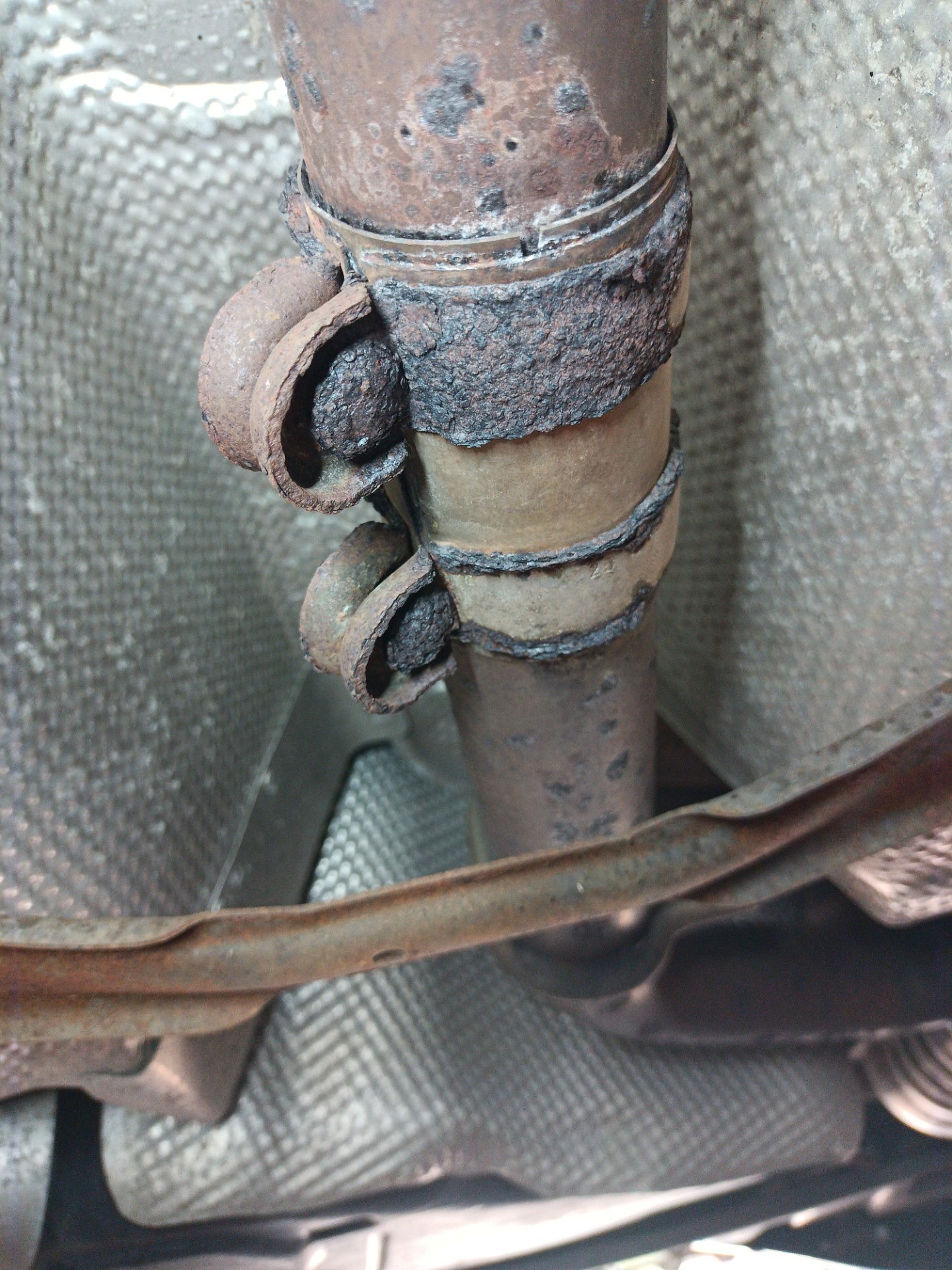

Wydech wymagał uwagi przy tym zakresie prac
Przy tym aucie zakres obejmował też demontaż i montaż elastycznego łącza układu wydechowego. To istotny detal, bo w tej samej okolicy wcześniej zapisaliśmy bardzo mocno skorodowaną obejmę i uszkodzony tłumik drgań.
1 / 3Przesuń, by zobaczyć więcej
04 Wykonana praca
Zakres naprawy rozrządu
Końcowy zakres prac objął wymianę łańcucha rozrządu, demontaż koła nastawnika wałka rozrządu, demontaż i montaż przedniego uszczelniacza wału korbowego, demontaż misy olejowej oraz wymianę oleju, filtra oleju, płynu chłodzącego, pompy cieczy chłodzącej, paska wielorowkowego i rolki napinającej. To pokazuje, że nie była to punktowa ingerencja w jeden element, tylko większa naprawa obejmująca także osprzęt i ponowne uszczelnienie rozbieranego obszaru.
05 Ustalenie
Pozytywne wyniki wybranych punktów kontroli

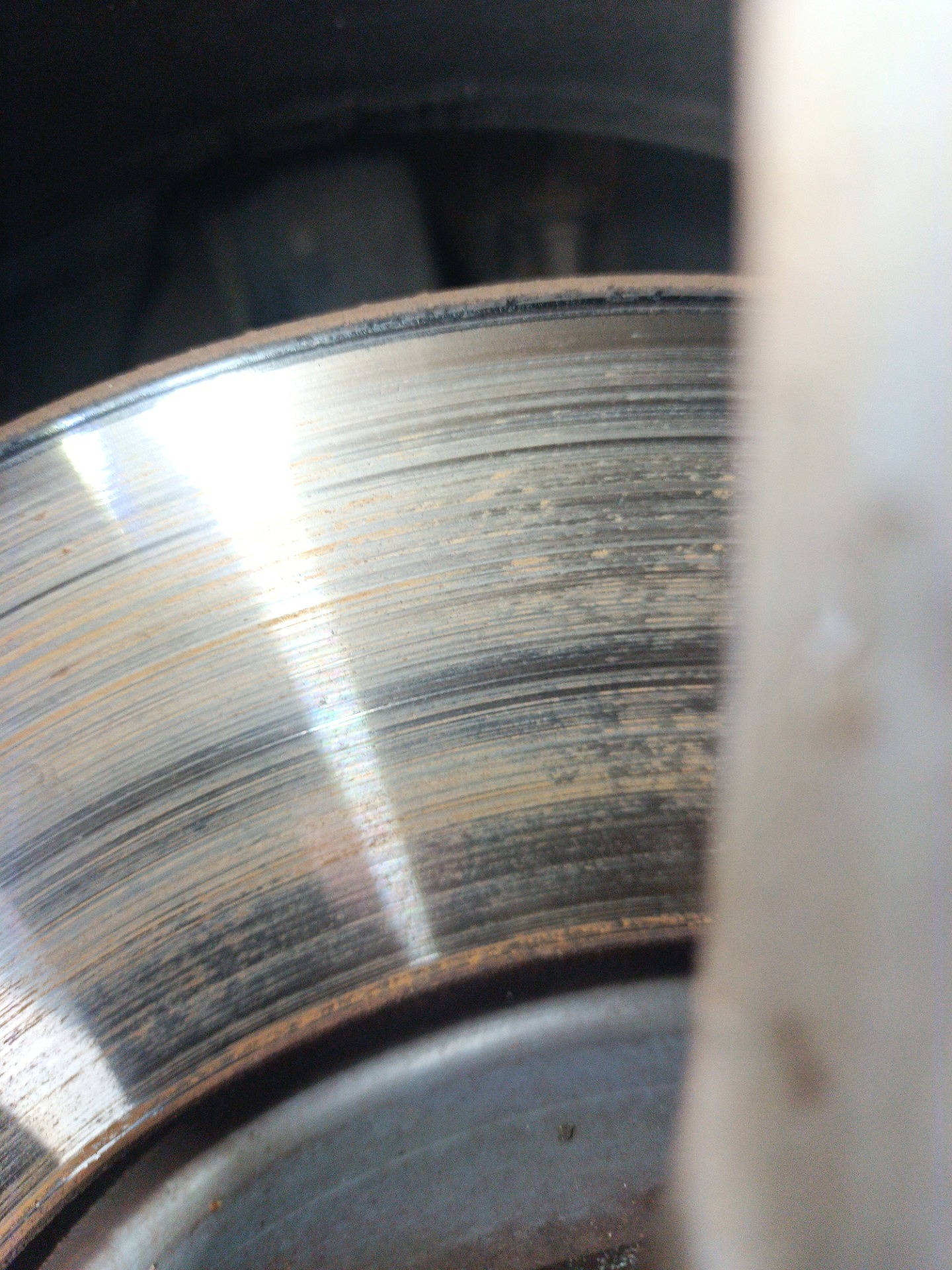

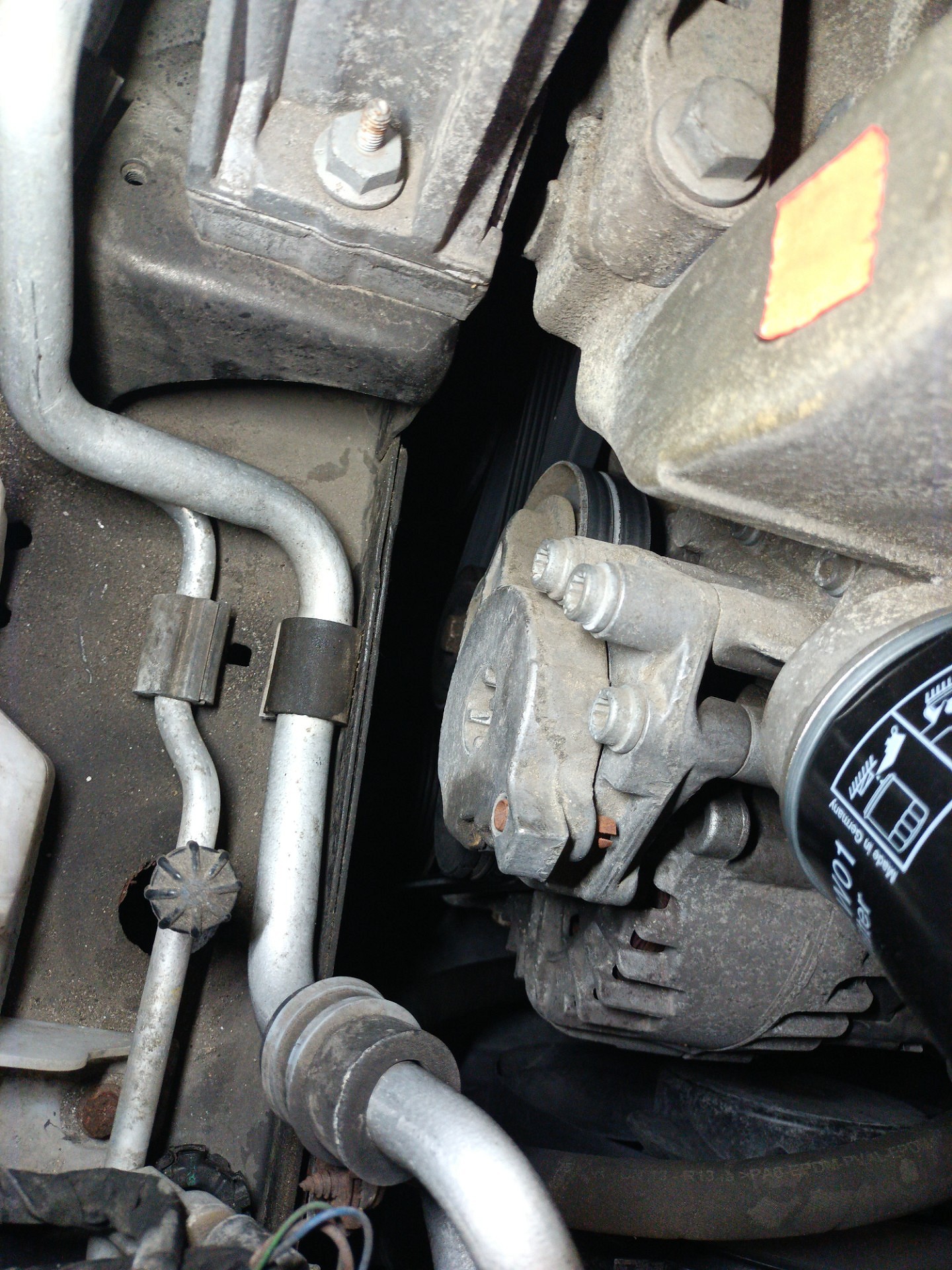

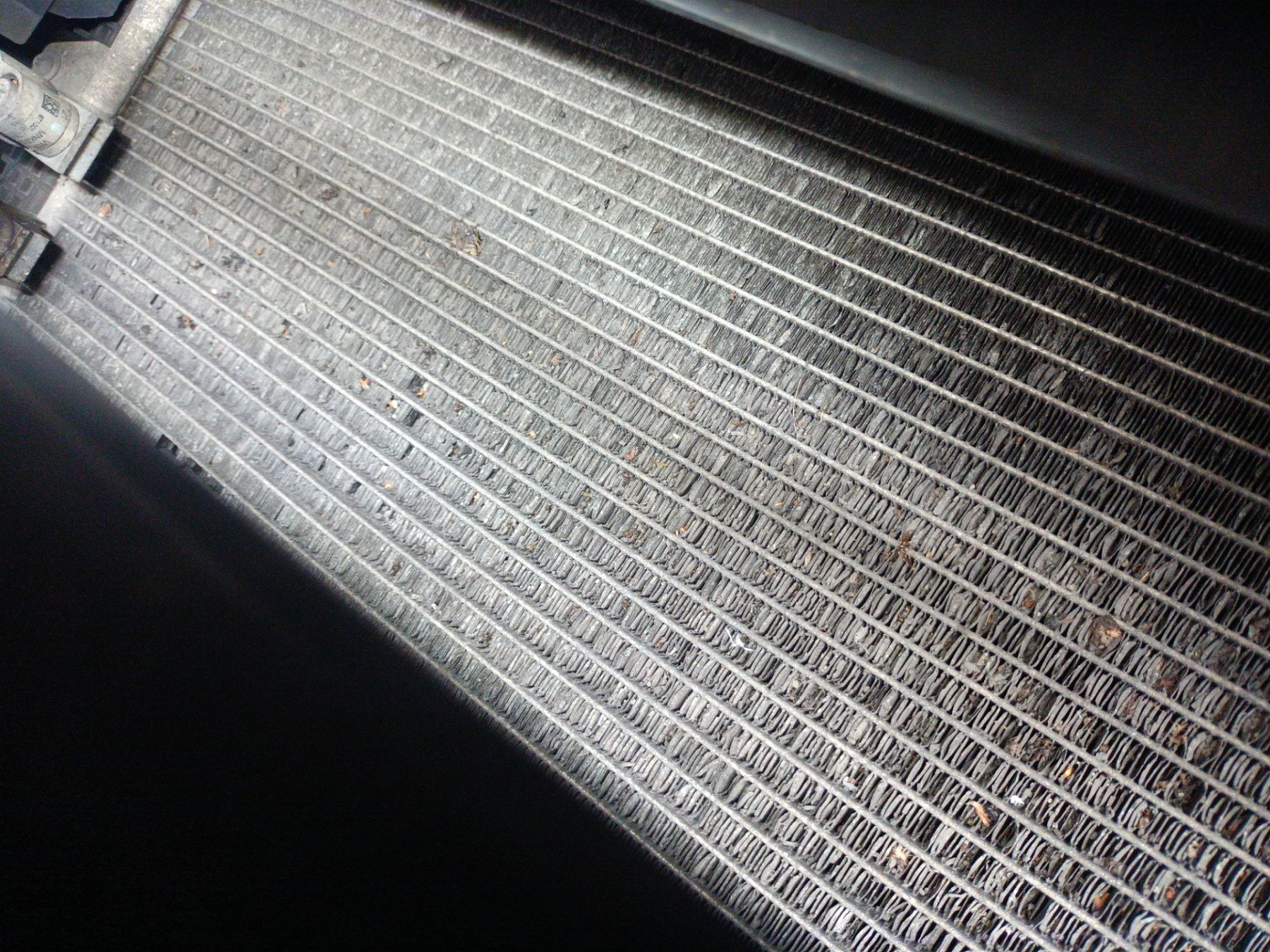

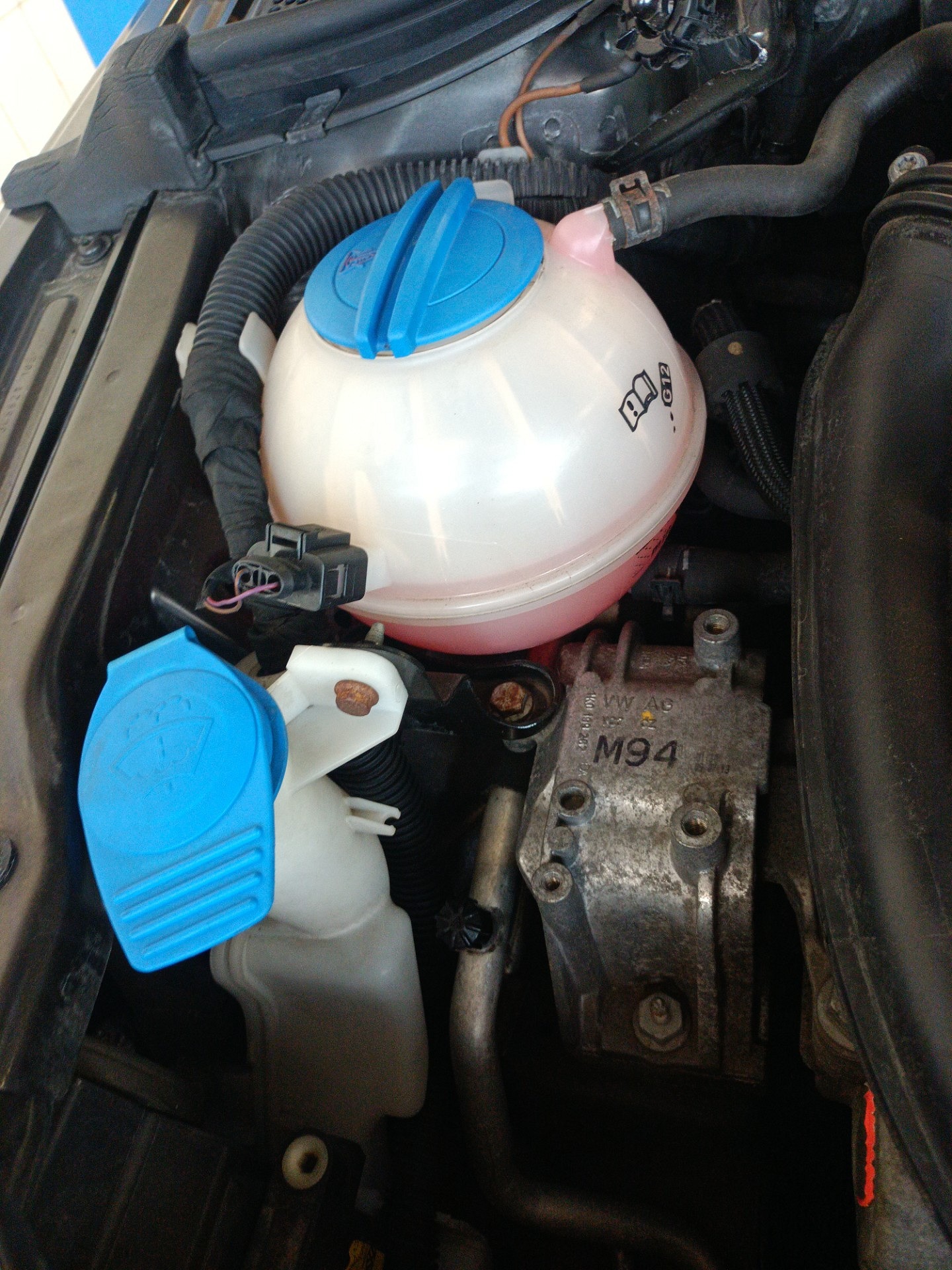

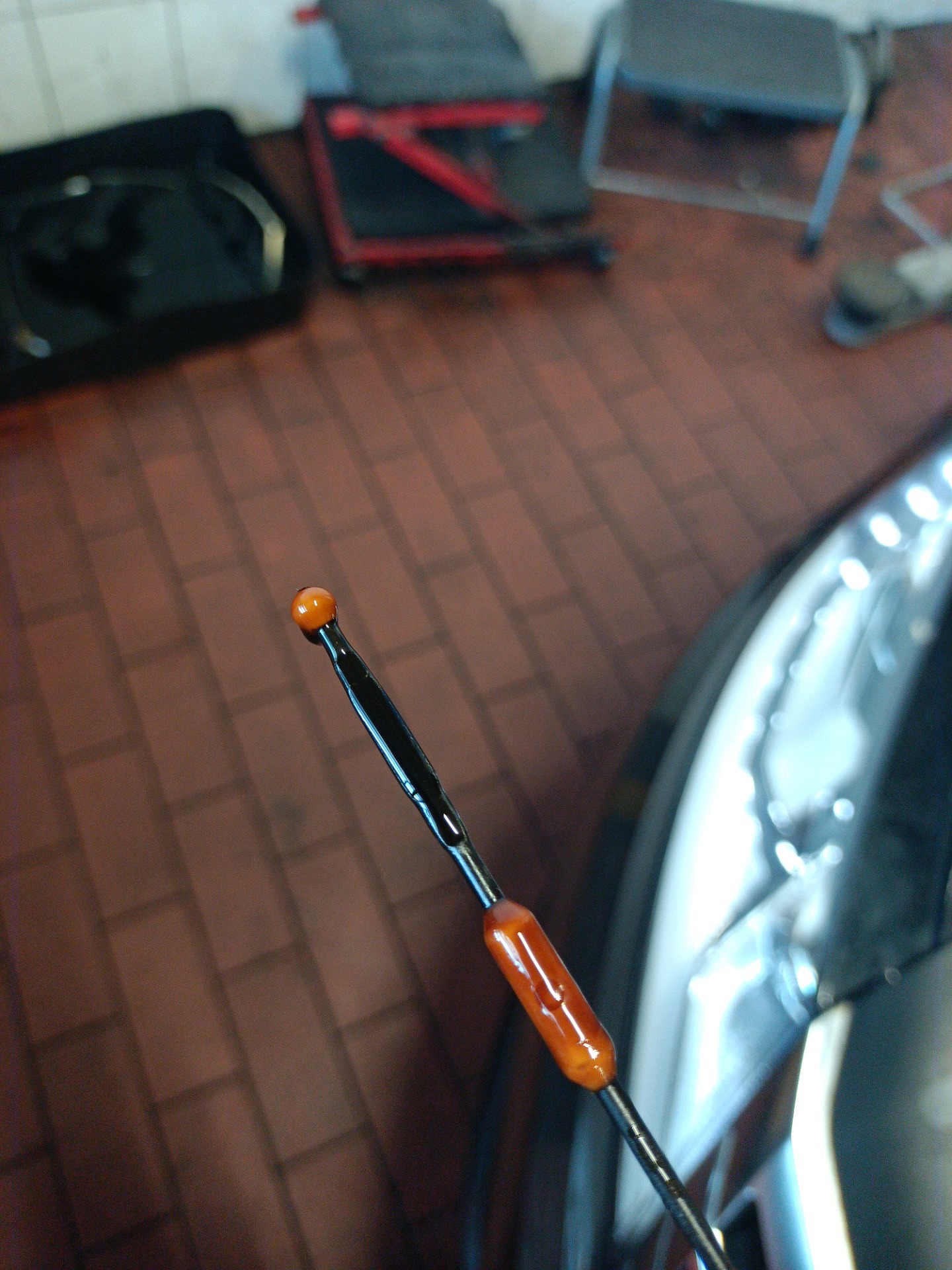

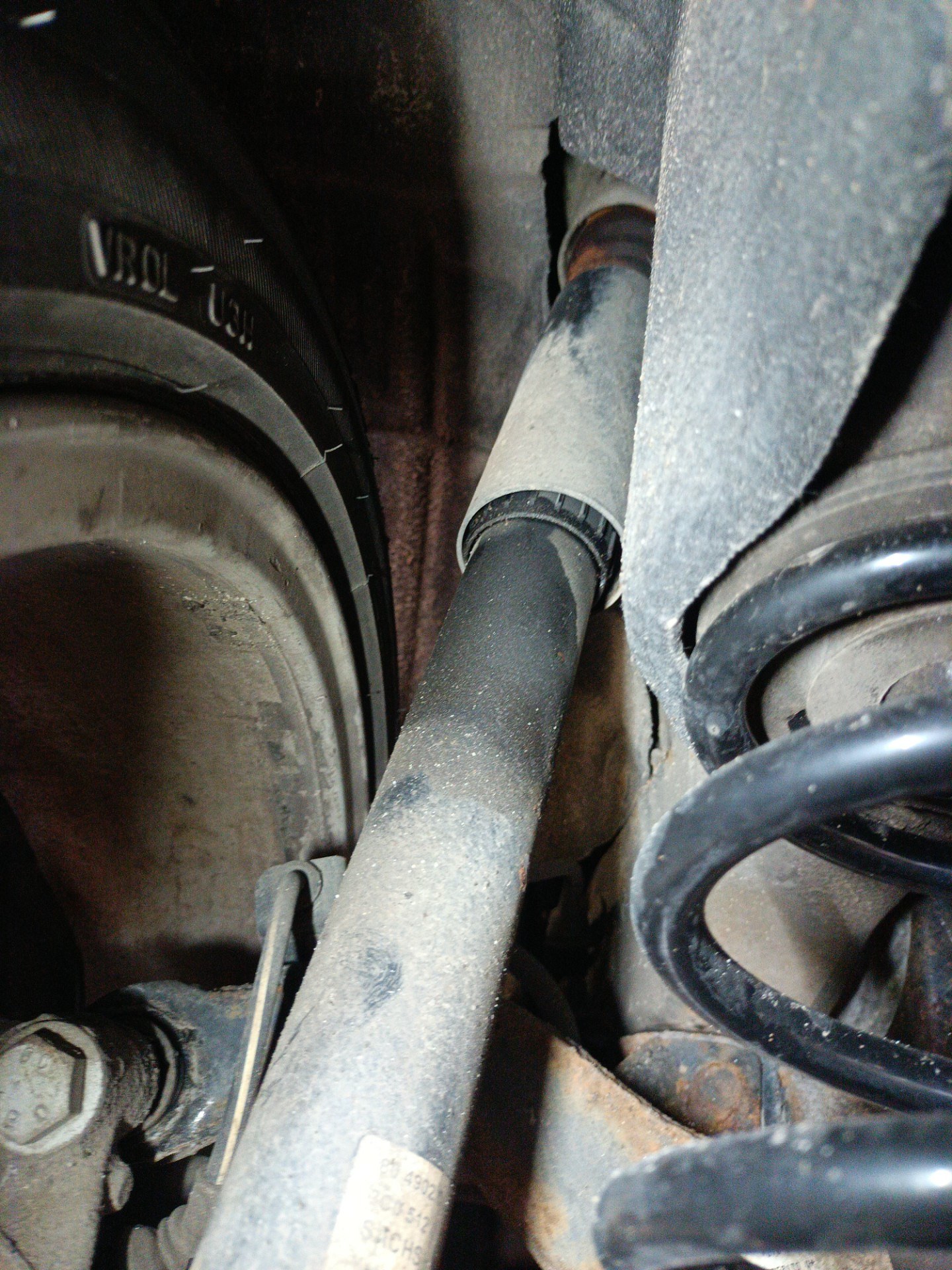

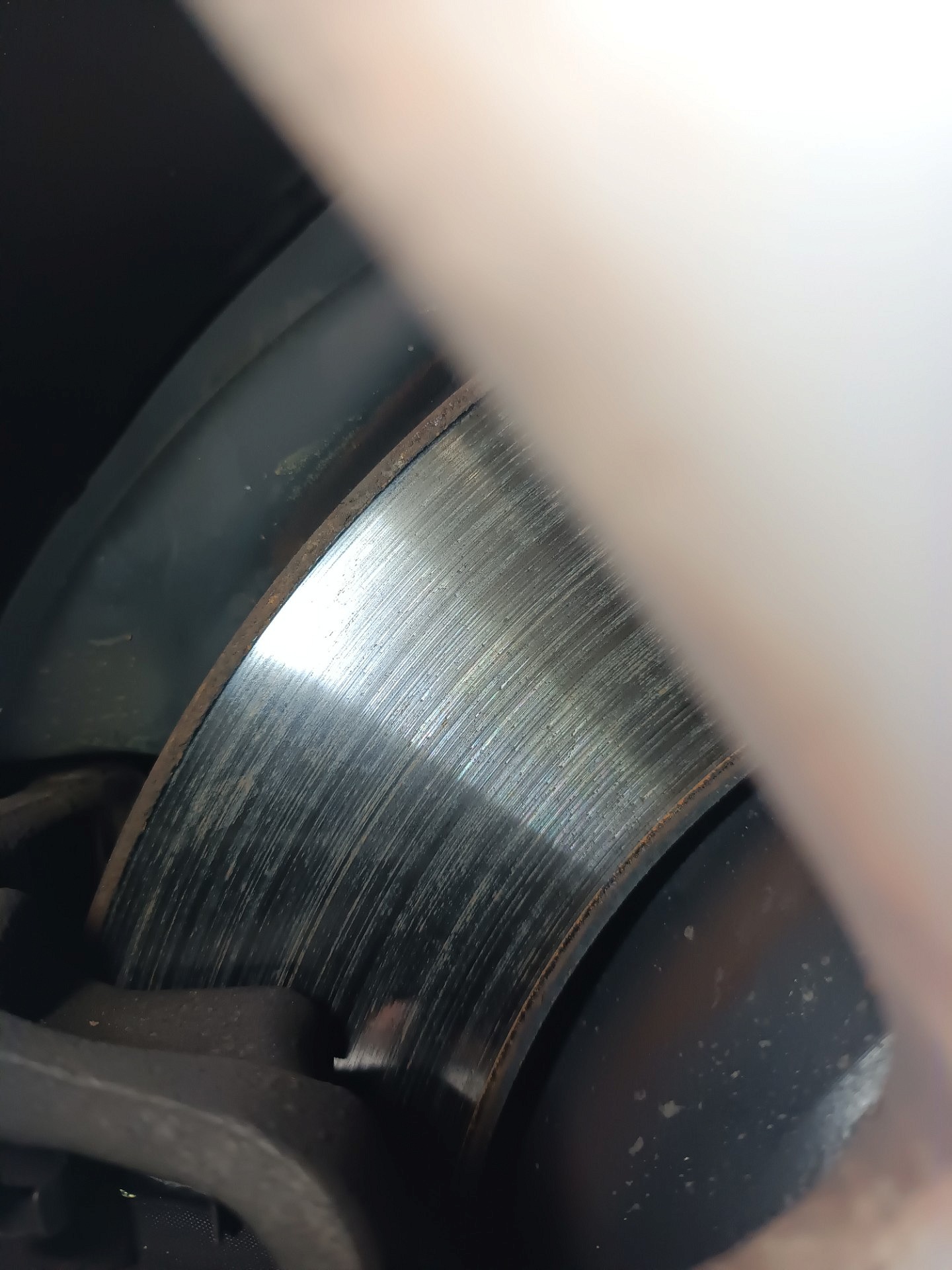

W tej samej fotorelacji potwierdziliśmy też kilka sprawnych elementów: prawidłowy poziom płynu chłodniczego i oleju silnikowego, bez uwag oceniony układ klinowy oraz brak zastrzeżeń do tarcz hamulcowych na obu osiach. To nie zastępuje pełnej oceny auta, ale porządkuje obraz tego, co w tym zleceniu wymagało interwencji, a co nie.
06 Kontrola
Sprawdzone — bez usterek
1 / 5Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka komputerowa pokazała zapisane błędy w sterowniku silnika, w tym P001600 dotyczący przypisania sygnałów czujnika wału korbowego i wałka rozrządu. W tym zleceniu był to ważny kontekst dla problemu zgłaszanego z okolic rozrządu. Odczyt objął też inne sterowniki, gdzie zapisane były dodatkowe błędy niezwiązane bezpośrednio z głównym zakresem tej naprawy.
Zobacz odczyty i kody błędów Odczyty: 9
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
OK
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
OK
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
System nawigacyjny
Brak określonego wyniku odczytu.
OK
Audio
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
System kontroli ogumienia 2
Brak określonego wyniku odczytu.
OK
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
OK
Oświetlenie Regulacja zasięgu świateł 1.0
Brak określonego wyniku odczytu.
OK
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 2 Odczyt sterownika
Układ sterowania silnika Motronic MED 17.5.5 UDS
P001600czujnik położenia wału korbowego / Czujnik położenia wałka rozrządu (rząd 1, czujnik 1)
Błąd przypisania
P106300Regulacja ciśnienia paliwa
Poniżej granicy regulacji
P008800Rozdzielacz paliwa: ciśnienie
Ciśnienie zbyt wysokie
Odczyt 3 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika Motronic MED 17.5.5 UDS
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
OK
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
OK
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
System nawigacyjny
Brak określonego wyniku odczytu.
OK
Audio
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
System kontroli ogumienia 2
Brak określonego wyniku odczytu.
OK
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
OK
Oświetlenie Regulacja zasięgu świateł 1.0
Brak określonego wyniku odczytu.
OK
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 4 Odczyt sterownika
Ogrzewanie/klimatyzacja Climatic 4.0
B10A612Ogrzewanie siedzenia przód po lewej: wysterowanie
Zwarcie do plusa
Odczyt 5 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika Motronic MED 17.5.5 UDS
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
OK
Ogrzewanie/klimatyzacja Climatic 4.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
OK
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
System nawigacyjny
Brak określonego wyniku odczytu.
OK
Audio
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
System kontroli ogumienia 2
Brak określonego wyniku odczytu.
OK
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
OK
Oświetlenie Regulacja zasięgu świateł 1.0
Brak określonego wyniku odczytu.
OK
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 6 Odczyt sterownika
Centrala elektroniczna ZE 3.3
05F0Czujnik deszczu/światła
Sygnał niezrozumiały
Odczyt 7 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika Motronic MED 17.5.5 UDS
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
OK
Ogrzewanie/klimatyzacja Climatic 4.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 3.3
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Moduł centr.komfortu
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
OK
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
System nawigacyjny
Brak określonego wyniku odczytu.
OK
Audio
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
System kontroli ogumienia 2
Brak określonego wyniku odczytu.
OK
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
OK
Oświetlenie Regulacja zasięgu świateł 1.0
Brak określonego wyniku odczytu.
OK
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 8 Odczyt sterownika
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
B11EC54Silniczek podnośnika szyby, przód
Ustaw.podstawowe nie wykonane/błędne
B11F029Przyciski podnośnika szyby, strona kierowcy
Sygnał niezrozumiały
Odczyt 9 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika Motronic MED 17.5.5 UDS
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
OK
Ogrzewanie/klimatyzacja Climatic 4.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 3.3
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Moduł centr.komfortu
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
OK
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
System nawigacyjny
Brak określonego wyniku odczytu.
OK
Audio
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
System kontroli ogumienia 2
Brak określonego wyniku odczytu.
OK
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
OK
Oświetlenie Regulacja zasięgu świateł 1.0
Brak określonego wyniku odczytu.
OK
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
Twoja codzienność też jest ważna
Co ułatwi Ci naprawę?
Auto na czas naprawySamochód zastępczy za 5 zł/h+
Potrzebujesz auta do pracy lub codziennych spraw? Samochód zastępczy kosztuje 5 zł/h. Przy ustalaniu wizyty zapytaj o dostępność i zasady wynajmu.
Sprawdź samochody zastępczeWiększy wydatekNaprawa na raty 0%+
W MOTOER możesz skorzystać z naprawy na raty 0%. Ustal koszt naprawy i sprawdź warunki finansowania przed podjęciem decyzji.
Sprawdź naprawę na raty 0%Punkty na kolejne usługiAplikacja Klubu MOTOER+
Zbieraj punkty w Klubie MOTOER i wymieniaj je na darmowe usługi. W aplikacji sprawdzisz aktualny wybór i potrzebną liczbę punktów.
Zobacz, co daje Klub MOTOER
Teraz Twoje auto
Co dzieje się
w Twoim samochodzie?
Podaj model i opisz problem. Ustalimy, od czego zacząć.
Gdy chcesz wiedzieć więcej
Zakres i podobne przypadki.
Opracowanie: Mateusz Radzajewski
6 zdjęćFord Grand C-MAX
Serwis po zakupie: rozrząd, olej i hamulce
4 zdjęć
Chevrolet Aveo
Nierówne hamowanie. Przyczyna tkwiła w prowadnicach.
