VW TIGUAN
Nie działały tylne czujniki parkowania – uszkodzona wiązka przewodów
Tylne czujniki parkowania przestały działać, a diagnostyka wskazała problem w obwodzie lewego tylnego czujnika. Sprawdziliśmy przewody i znaleźliśmy uszkodzenie wiązki. Zamiast wymieniać cały zestaw, mogliśmy ograniczyć naprawę do uszkodzonego połączenia.
Porozmawiaj o swoim auciePrzejdź przez historię01 Kontekst
Przebieg prac
Odczyt pamięci błędów wykazał przerwę lub zwarcie do masy w obwodzie lewego tylnego czujnika parkowania. Sam kod nie przesądzał jeszcze o uszkodzeniu czujnika. Dalsza weryfikacja ujawniła problem z przewodem wiązki, który można było naprawić bez wymiany całego zestawu.
Żeby dostać się do uszkodzonego połączenia, zdemontowaliśmy tylny zderzak. Naprawiliśmy złącze wiązki czujnika parkowania, a następnie zamontowaliśmy zderzak z powrotem. W późniejszym odczycie sterownik parkowania nie wykazywał już kodów błędów.
Podczas tej samej wizyty wykonaliśmy również przegląd z wymianą oleju silnikowego i filtra oleju. Wymieniliśmy filtr kabinowy oraz przeprowadziliśmy dezynfekcję klimatyzacji.
Osobno odnotowaliśmy błędy sterownika silnika, między innymi dotyczące pompy płynu chłodzącego i poziomu AdBlue. Ich ewentualny powrót po skasowaniu będzie wymagał dalszej diagnostyki.
02 Kontekst

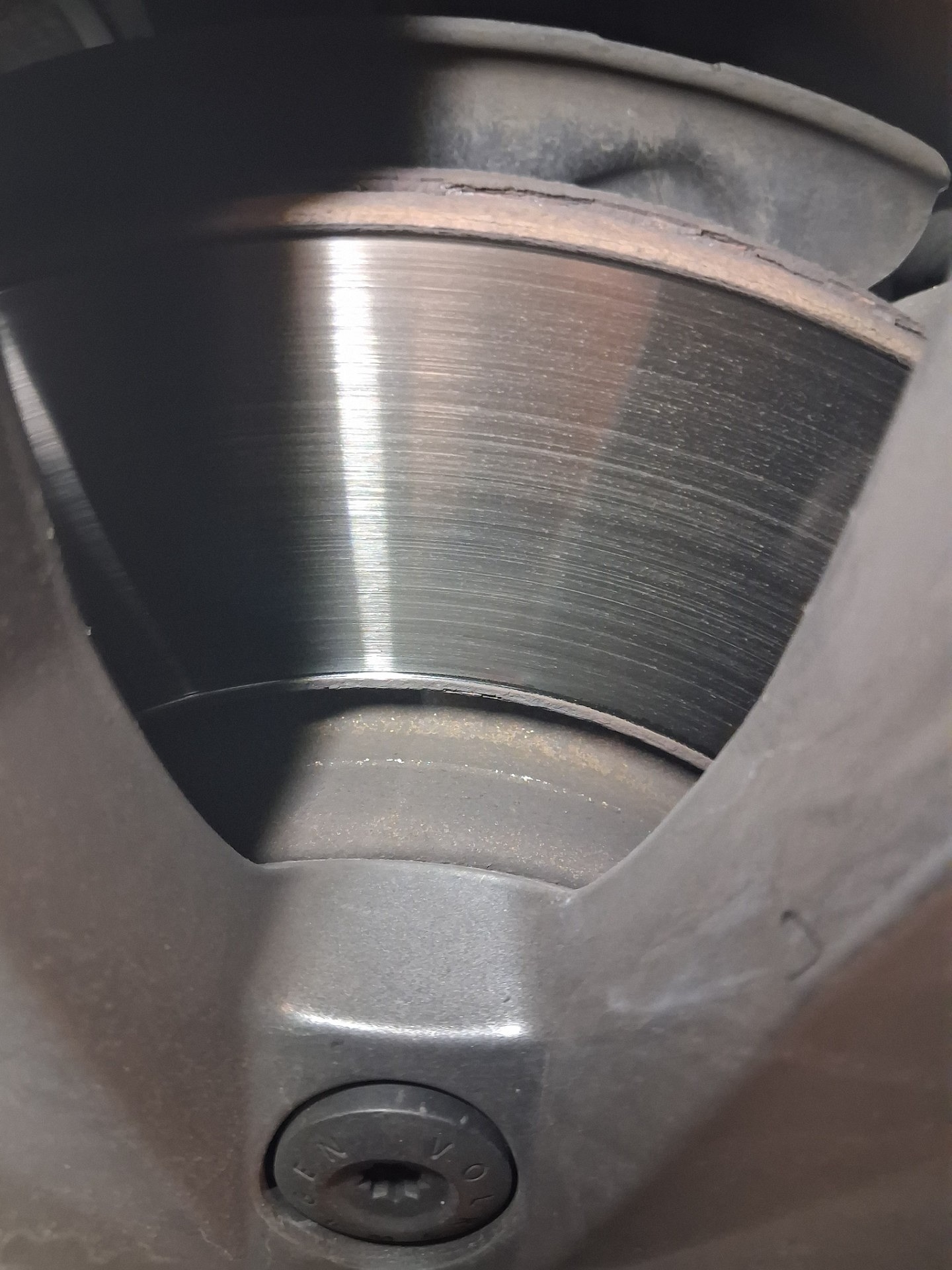

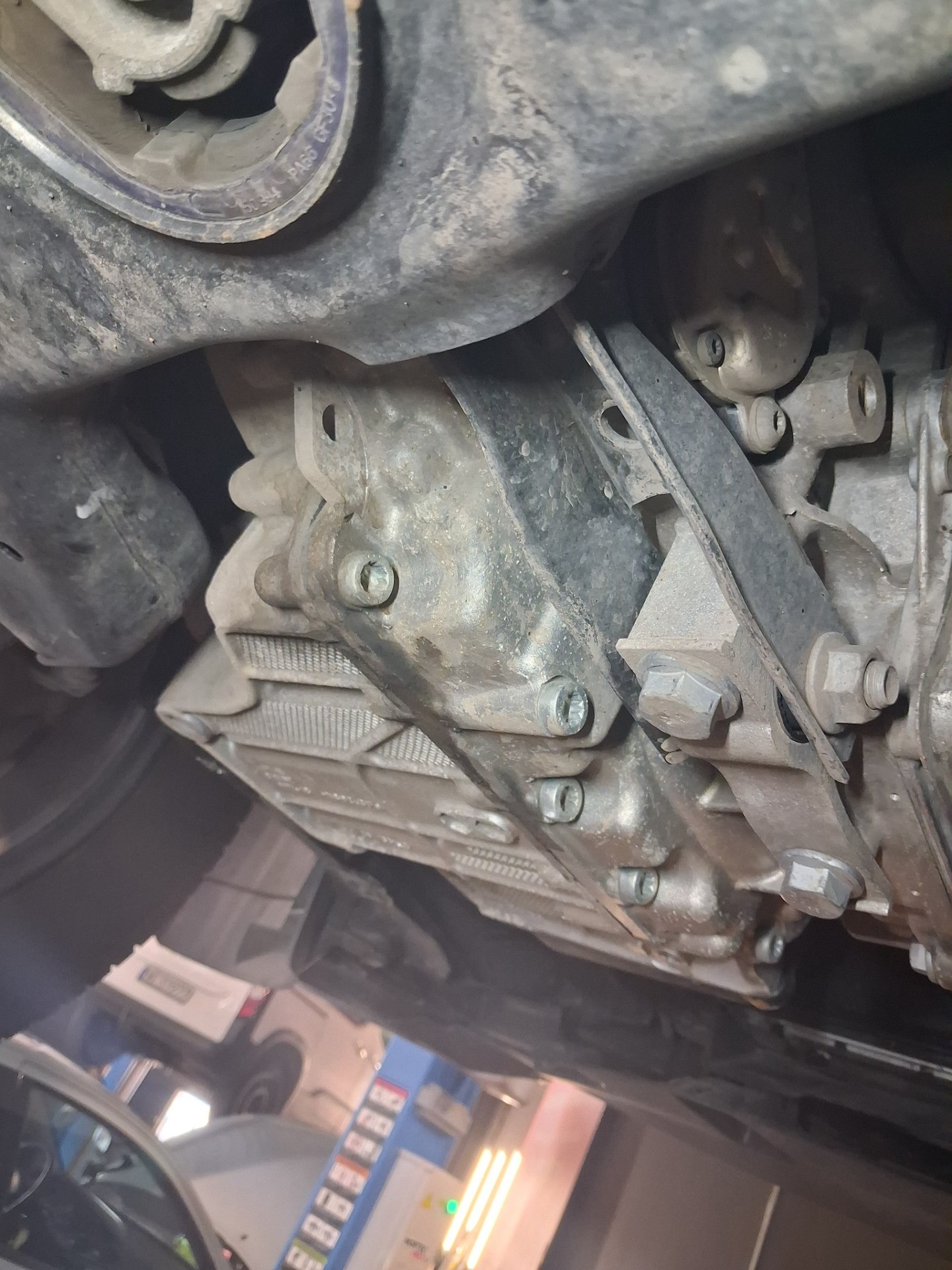

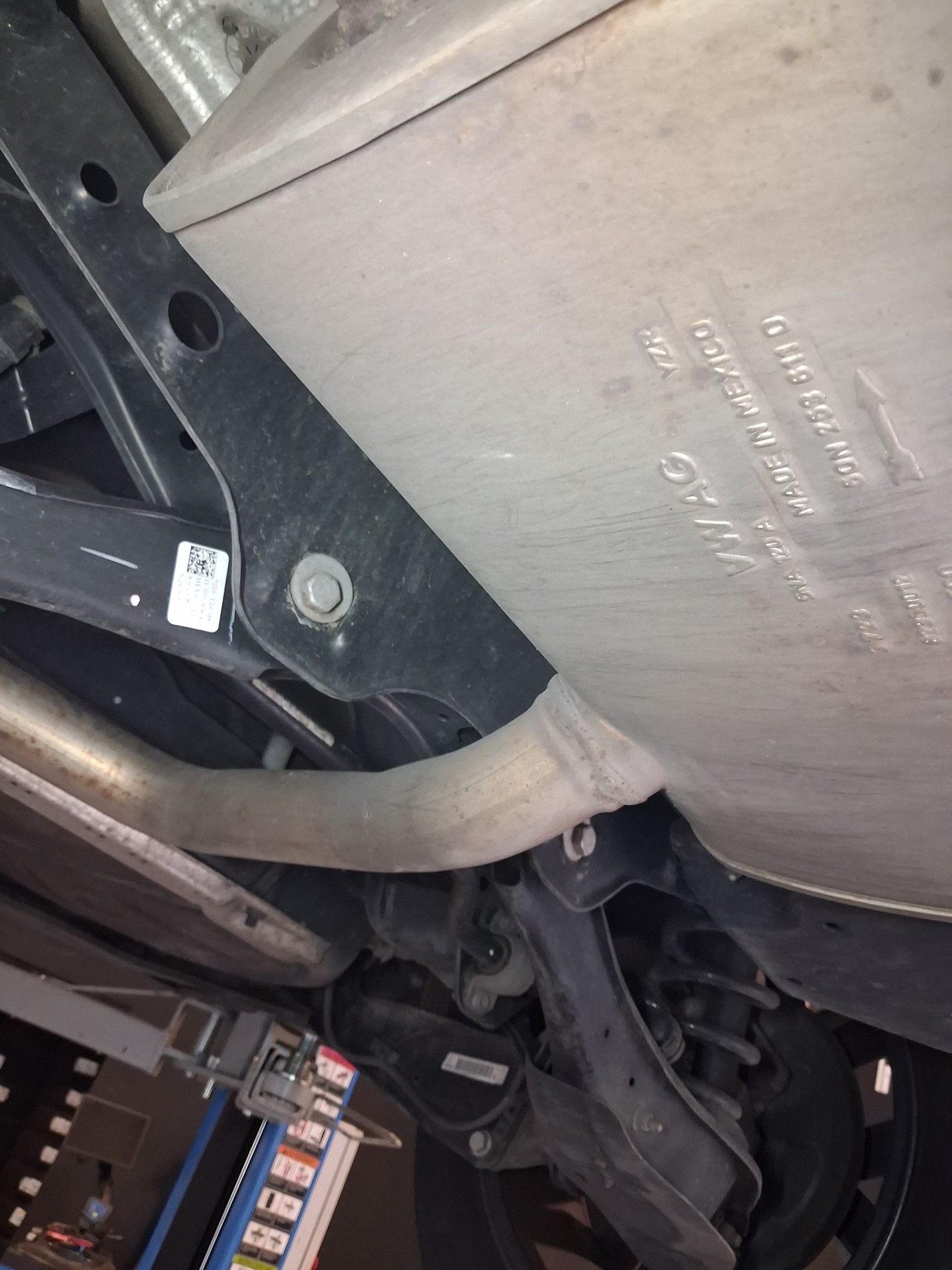

Podwozie i inne
1 / 4Przesuń, by zobaczyć więcej
03 Kontekst

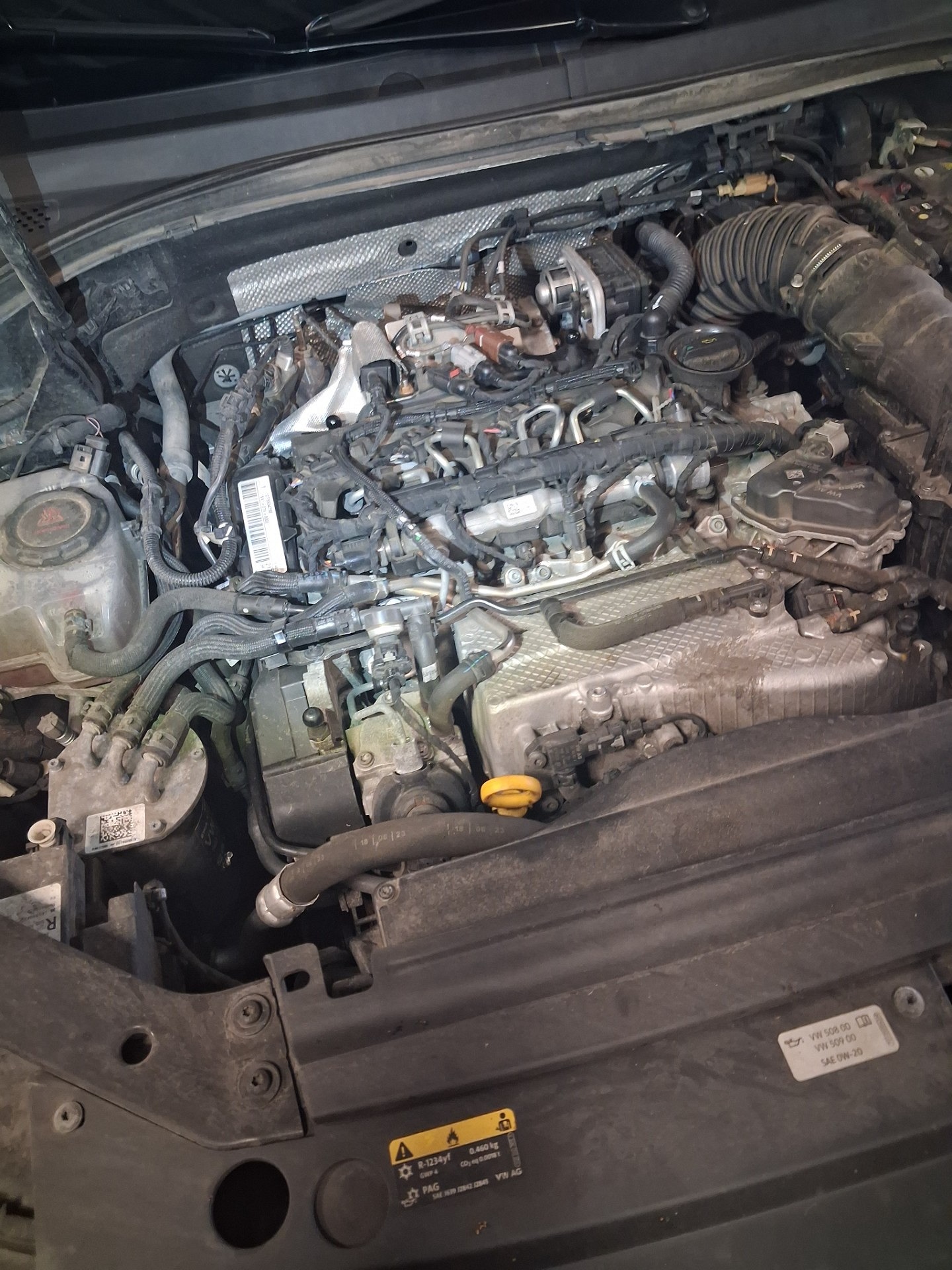

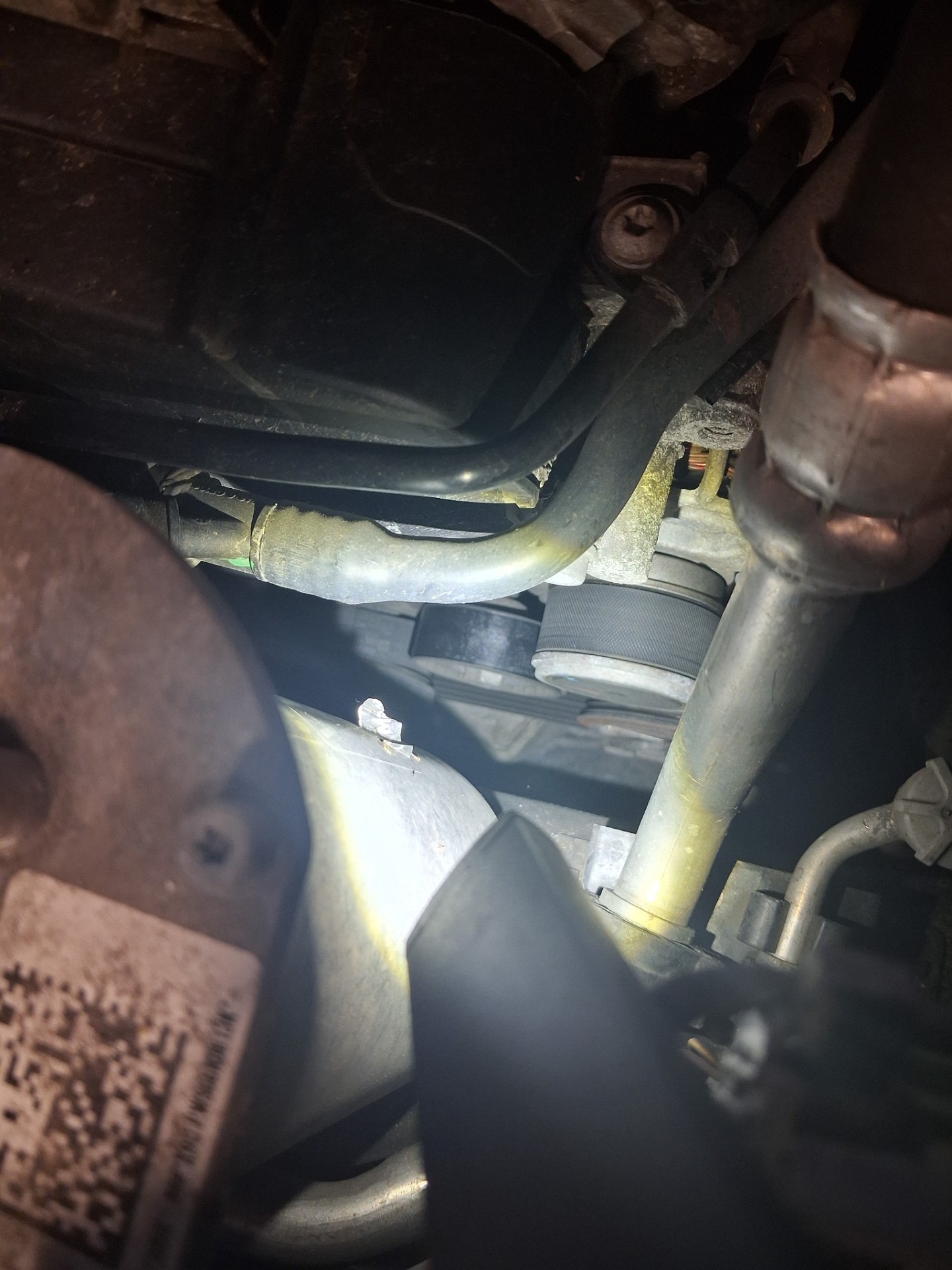

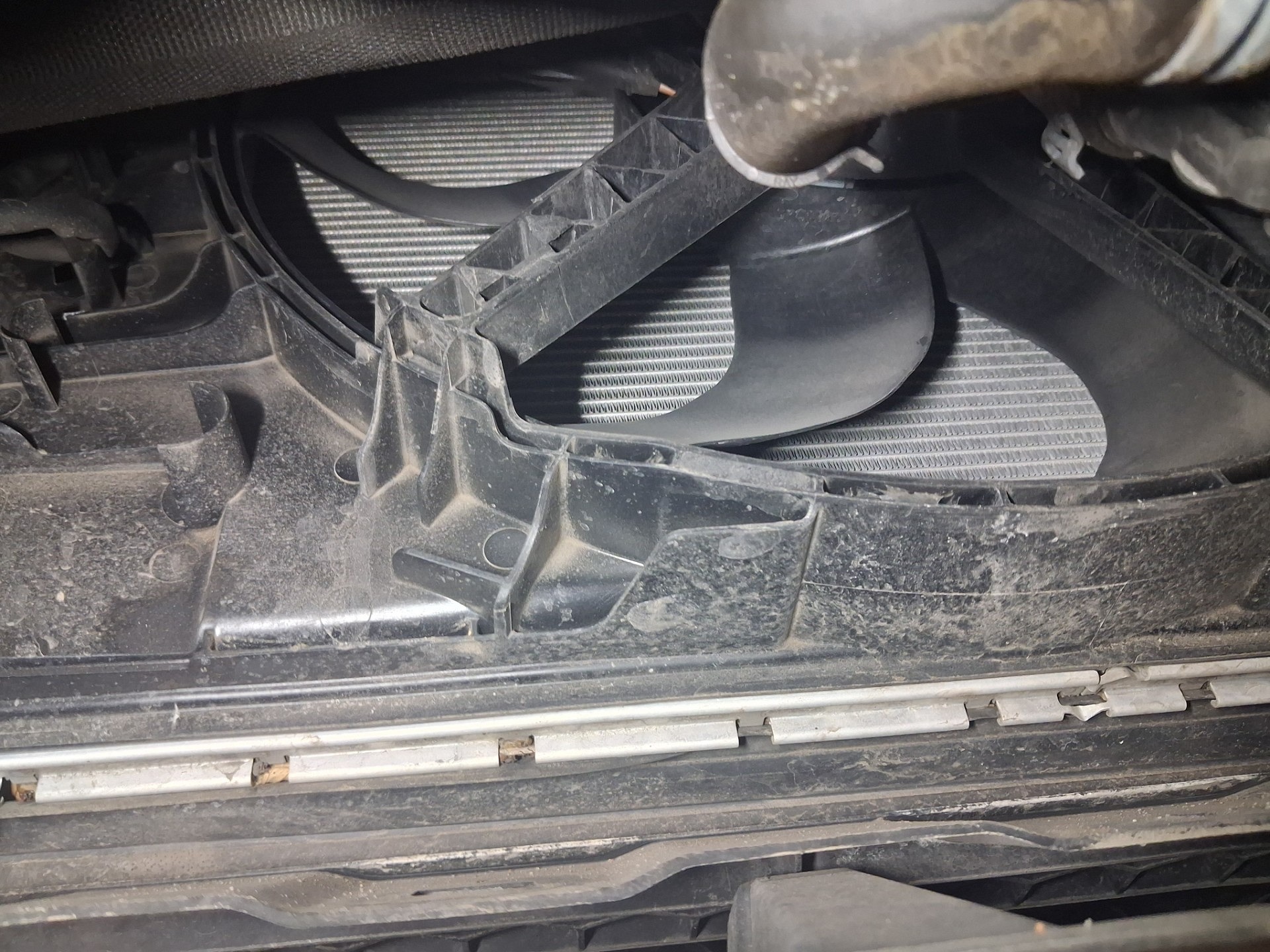

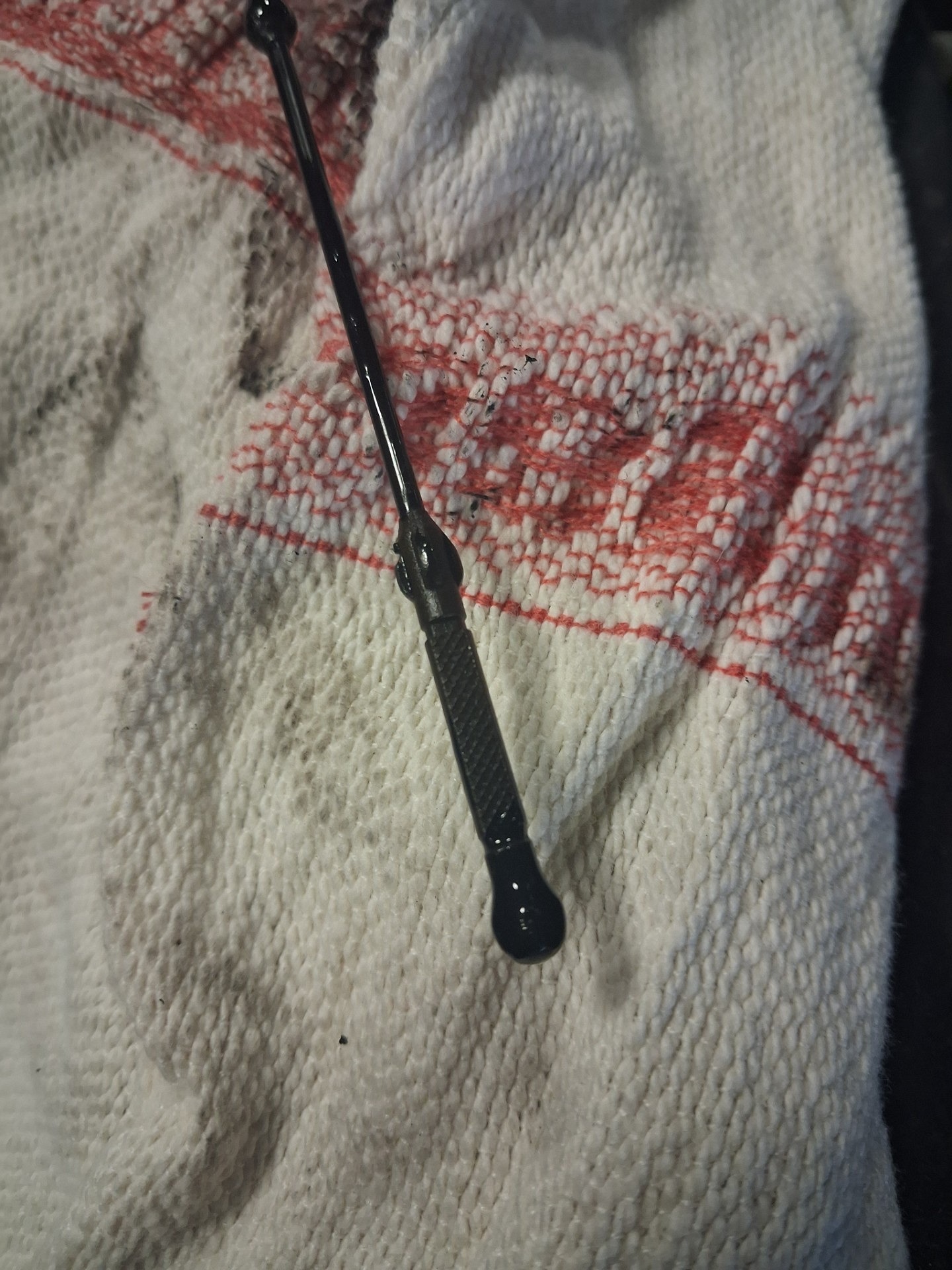

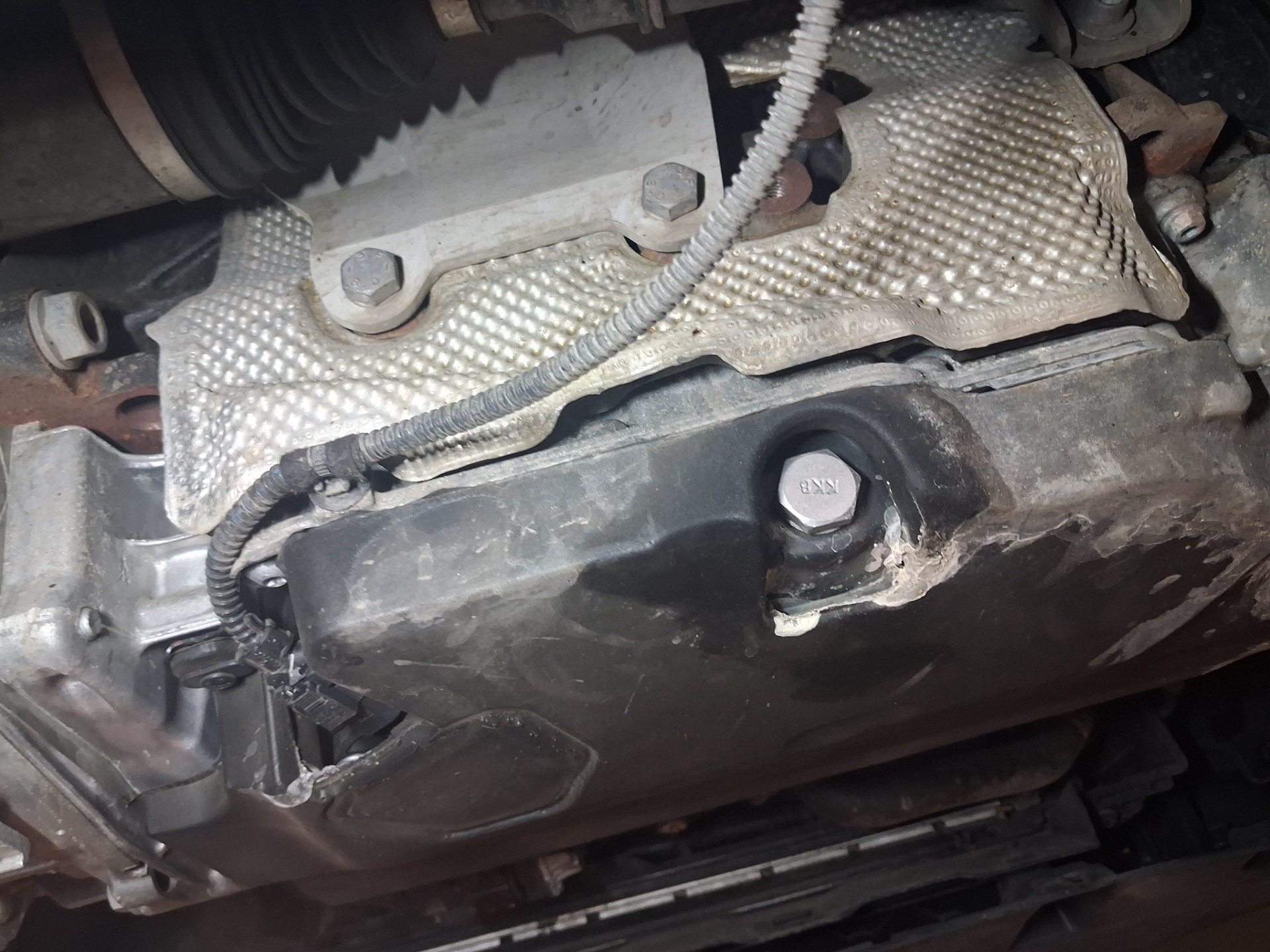

Komora silnika
1 / 3Przesuń, by zobaczyć więcej
04 Kontekst

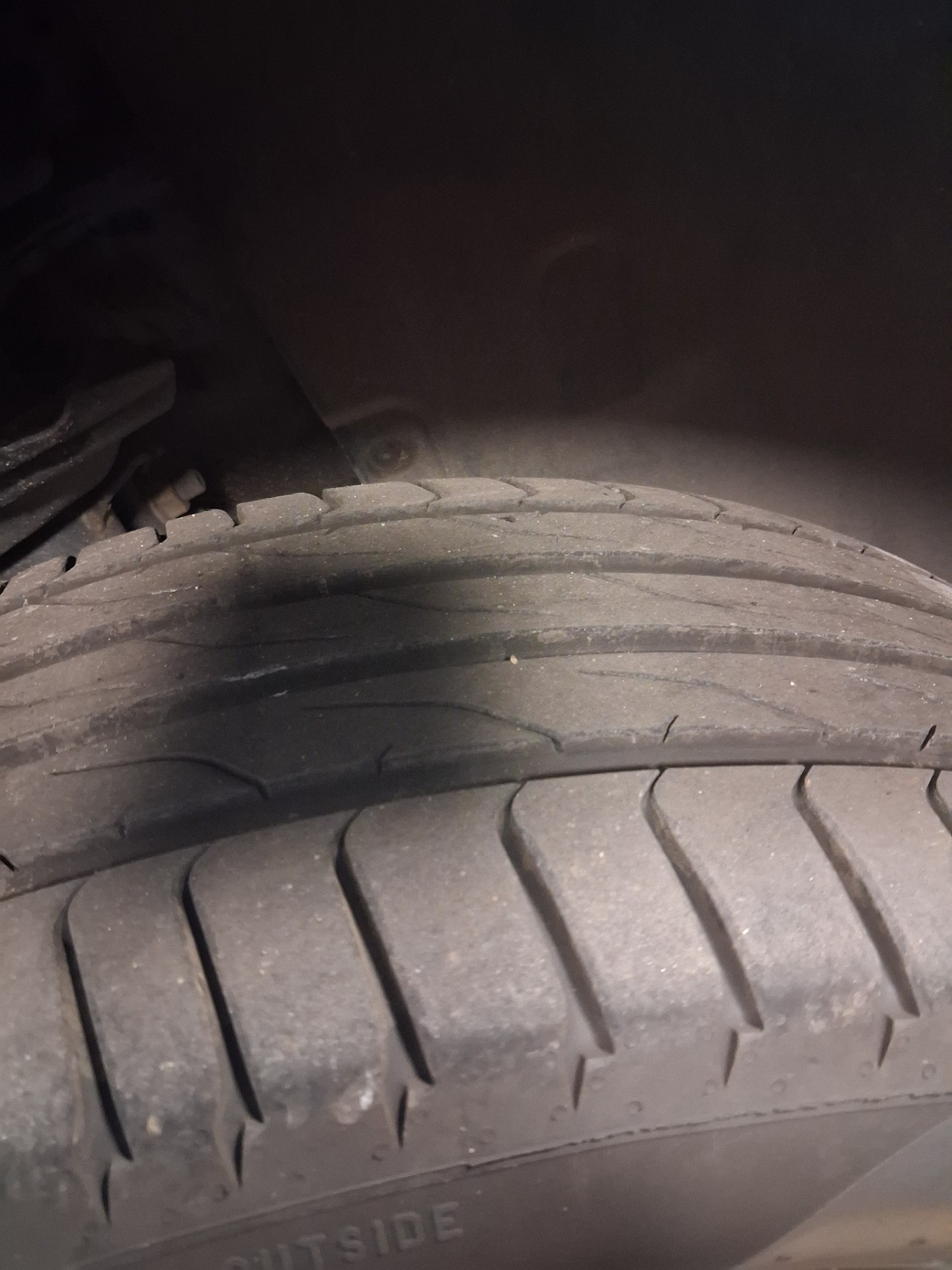

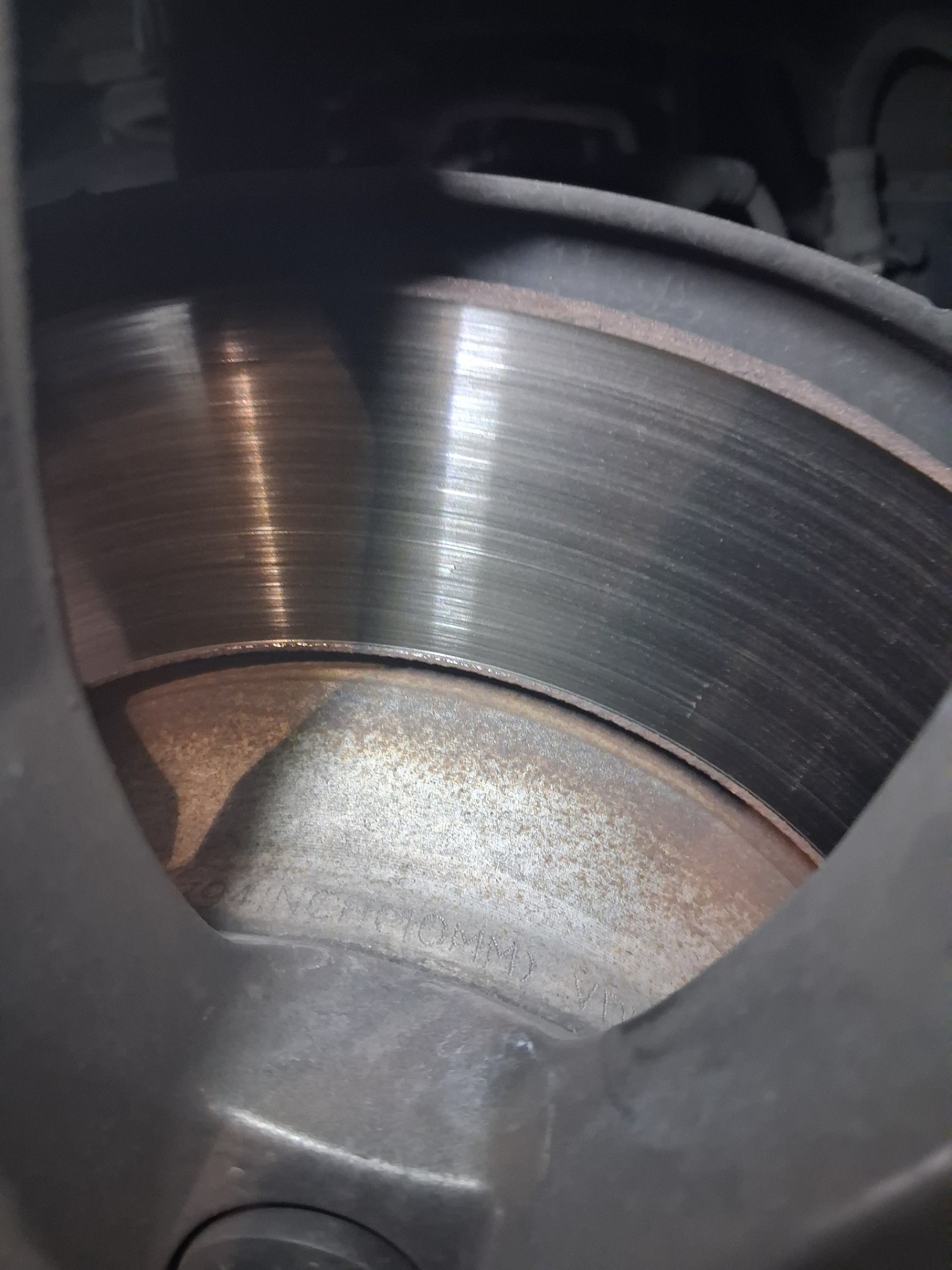

Koła i opony
1 / 1Przesuń, by zobaczyć więcej
05 Kontekst

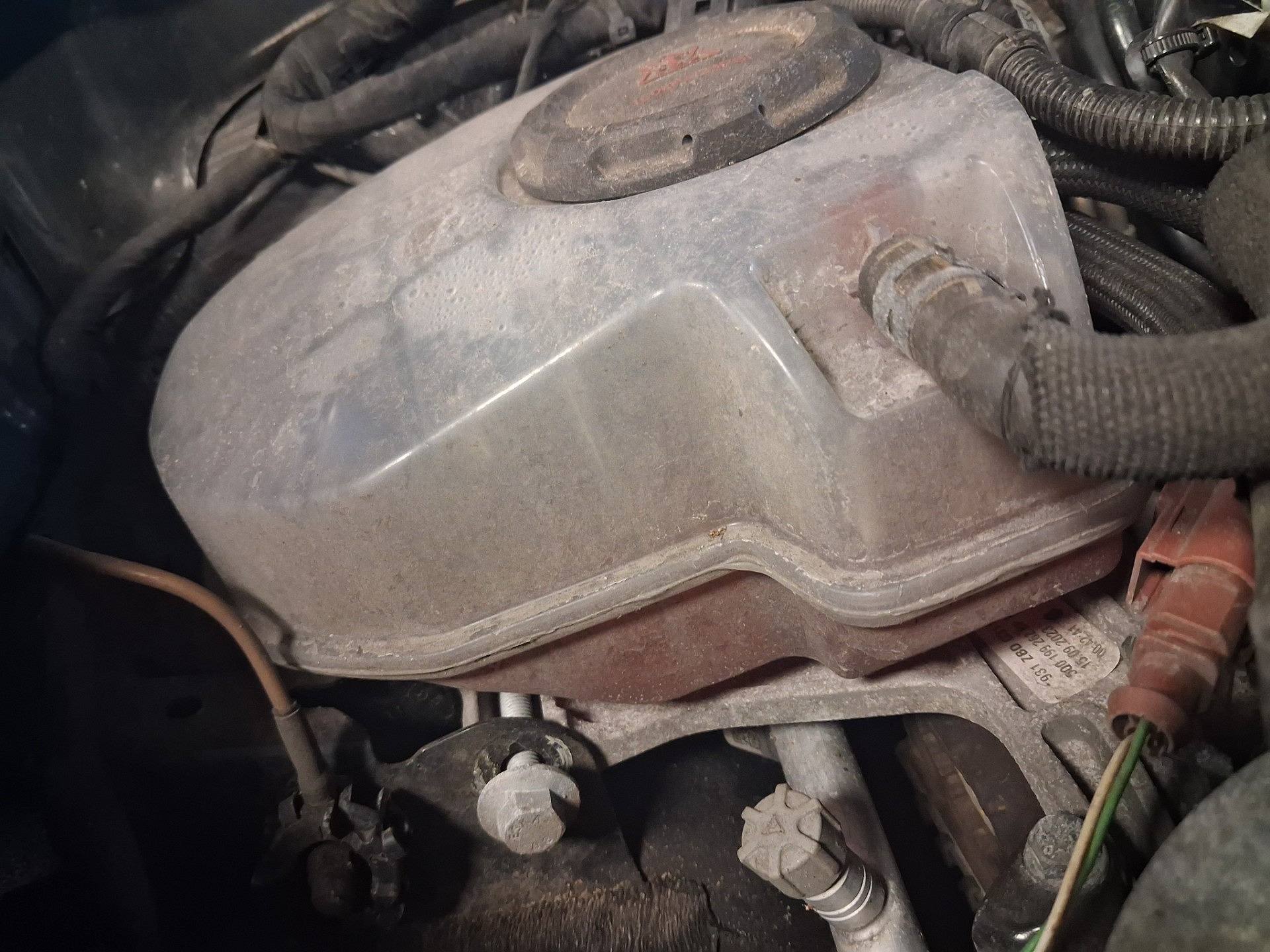

Układ hamulcowy
1 / 2Przesuń, by zobaczyć więcej
06 Kontekst
Układ kierowniczy
1 / 1Przesuń, by zobaczyć więcej
07 Kontekst

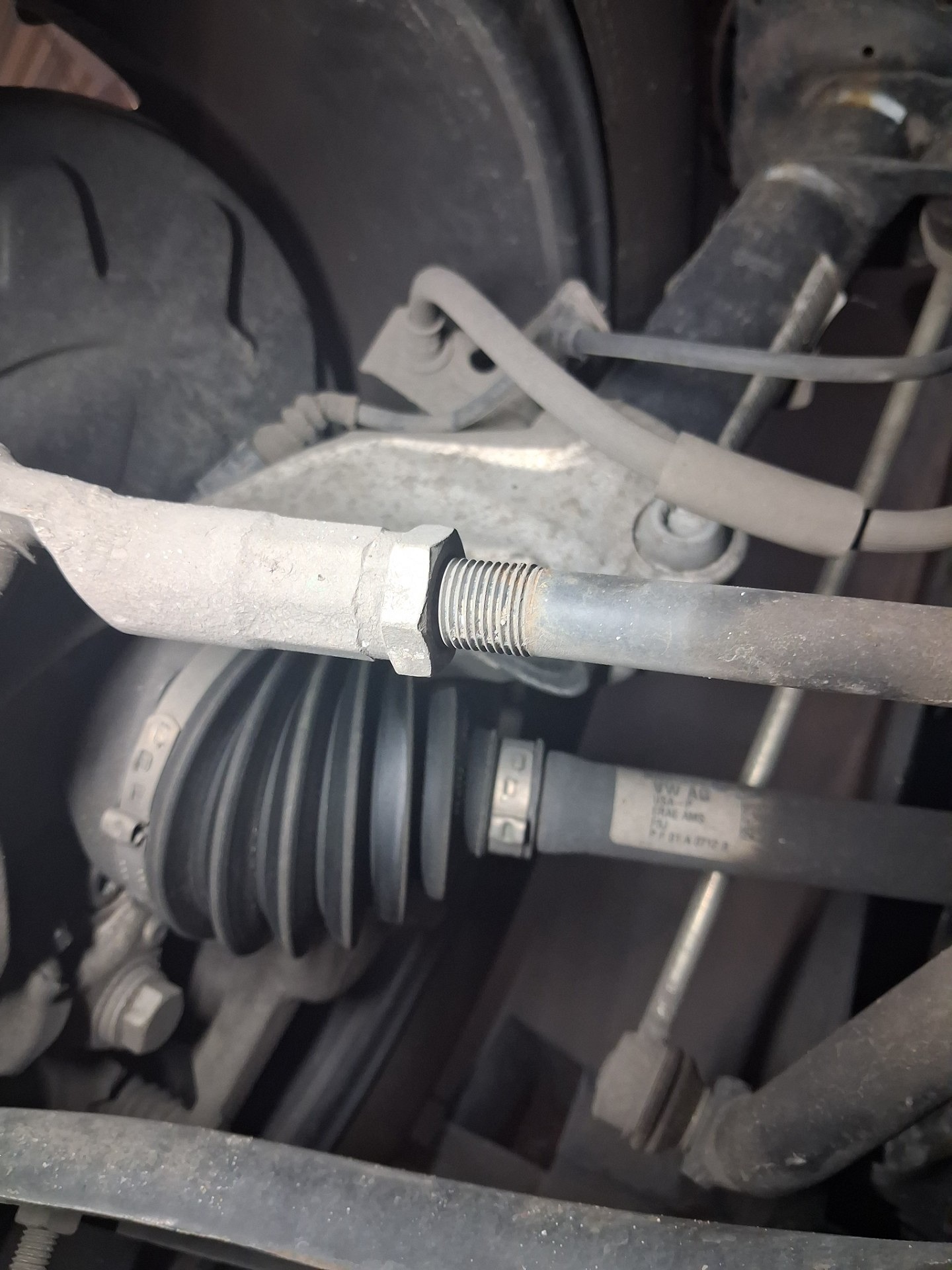

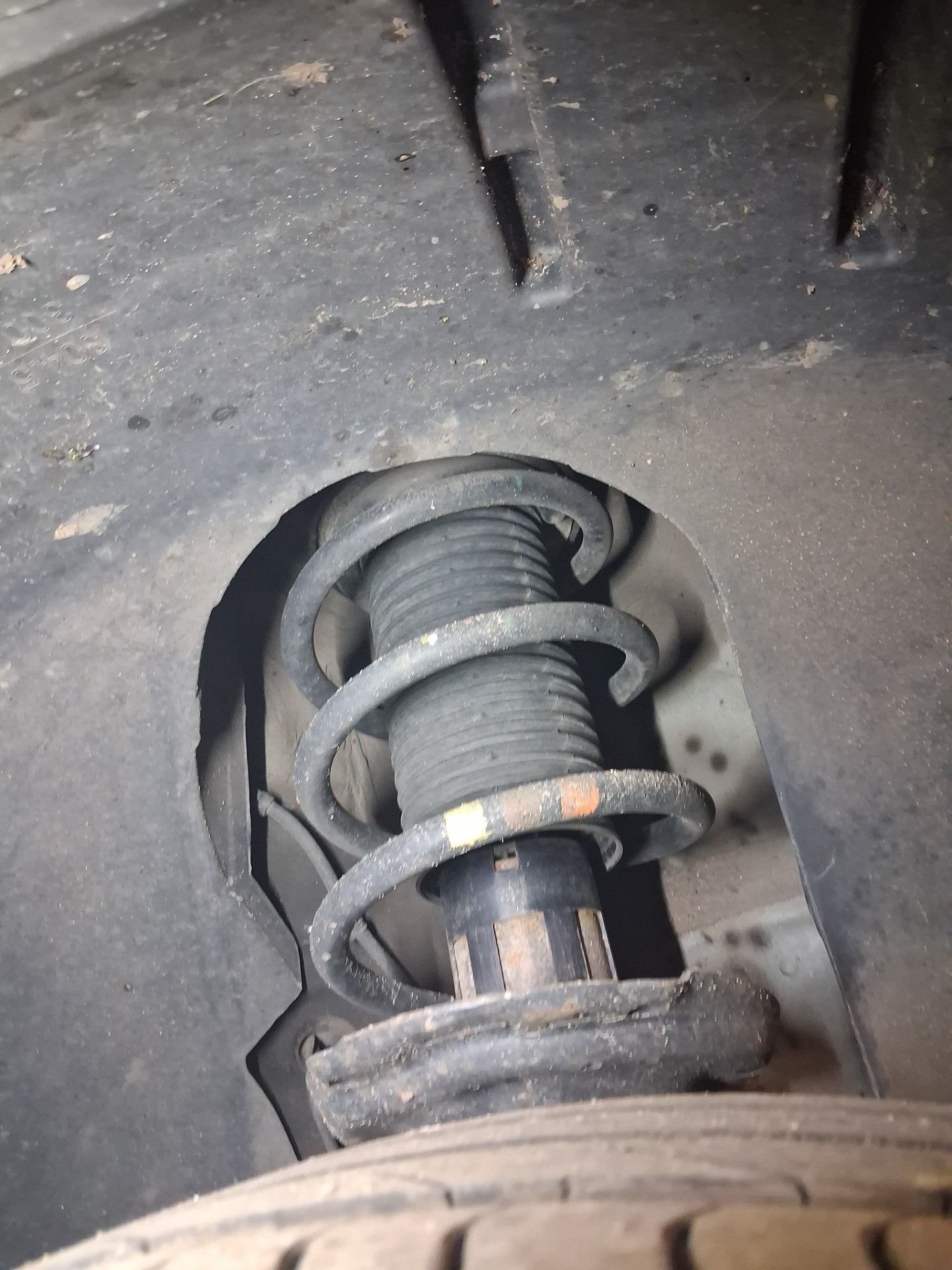

Zawieszenie i amortyzacja
1 / 1Przesuń, by zobaczyć więcej
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała błąd B107614 – przerwę lub zwarcie do masy w obwodzie lewego tylnego czujnika parkowania. Weryfikacja wskazała uszkodzoną wiązkę, dlatego naprawiliśmy jej złącze. W późniejszym odczycie sterownik parkowania nie zgłaszał kodów błędów. W sterowniku silnika zapisano również m.in. P26F800 (pompa płynu chłodzącego 3 – zablokowany komponent) i P203F00 (niski poziom AdBlue). Zalecono obserwację, czy błędy powrócą po skasowaniu, i dalszą diagnostykę w razie ich ponownego wystąpienia.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MD1 CS004
